概要
増分解析の各節点の変位をモデルビューで立体的に確認します。
実行方法
リボンメニュー：結果 > 保有水平耐力算定時 > システム結果 > 変形
詳細説明

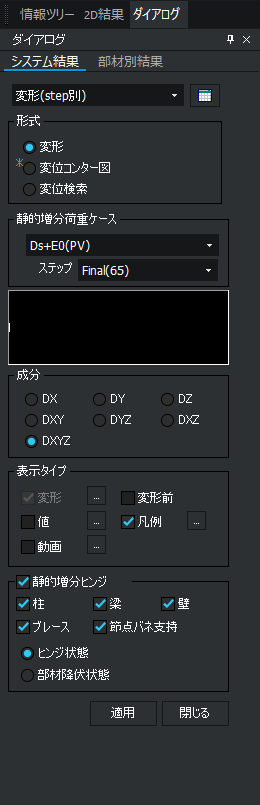

変位テーブル
をクリックすると、テーブル > 変位が確認できます。
形式
■ 変形
モデルの変形図を表示します。
■ 変位コンター図
モデルの変形状態を等高線図で表示します。
■ 変位検索
モデルビューで選択した節点の結果をメッセージウィンドウに表示します。
Pushover Load Case (静的増分解析荷重ケース)
結果を出力する増分解析の荷重ケースを選択します。
■ Step
結果を出力する増分解析のステップを選択します。
→ 解析/設計>詳細制御>荷重増分>解析結果オプションで結果出力のタイプを最終ステップ
のみまたは全ステップのどちらか選択できます。
Components(成分)
■ DX
全体座標系のX軸の変位成分
■ DY
全体座標系のY軸の変位成分
■ DZ
全体座標系のZ軸の変位成分
■ RX
全体座標系のX軸に対する回転変位成分
■ RY
全体座標系のY軸に対する回転変位成分
■ RZ
全体座標系のZ軸に対する回転変位成分
■ DXY
DXとDYの2乗和平方根
■ DYZ
DYとDZの2乗和平方根
■ DXZ
DXとDZの2乗和平方根
■ DXYZ
DXとDYとDZの2乗和平方根
出力内容
■ Contour(コンター図)
結果の数値分布をコンター図で表示します。
[...]コンター図詳細設定 → 結果出力詳細設定参照
■ Deform(変形)
変形時のモデル形状の表示∕非表示を切り替えます。
[...]変形詳細 → 結果出力詳細設定参照
■ Values(値)
結果の数値の表示∕非表示を切り替えます。
[...]結果値詳細設定 → 結果出力詳細設定参照
■ Legend(凡例)
凡例の表示∕非表示を切り替えます。
[...]凡例詳細 → 結果出力詳細設定参照
■ Animate(動画)
動画での表示∕静止画での表示を切り替えます。
[...]動画出力詳細 → 結果出力詳細設定参照
■ Undeformed(変形前)
変形前のモデル形状の表示∕非表示を切り替えます。
Pushover Hinge (静的増分ヒンジ)
■ Column(柱)
各部材のヒンジの表示∕非表示を切り替えられます。
■ Girder(梁)
各部材のヒンジの表示∕非表示を切り替えられます。
■ Wall(壁)
各部材のヒンジの表示∕非表示を切り替えられます。
■ Brace(ブレース)
各部材のヒンジの表示∕非表示を切り替えられます。
■ Point Spring Support(節点バネ)
各部材のヒンジの表示∕非表示を切り替えられます。
■ Hinge Dtatus(ヒンジ状態)
材端ヒンジの状態を丸の凡例で示します。
■ Member Yield Status(部材降伏状態)
部材の降伏状態を部材の色で示します。
Point Picking (節点選択)
モデルビューで選択した節点の結果がメッセージウィンドウに表示されます
