フレーム別Qu-Qunグラフ

概要

指定したフレーム毎の Qu と 各層の Qun のグラフをします。

実行方法

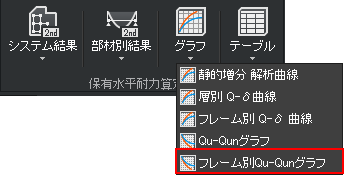

 リボンメニュー：結果 > 保有水平耐力算定時 > グラフ > フレーム別Qu-Qunグラフ

詳細説明

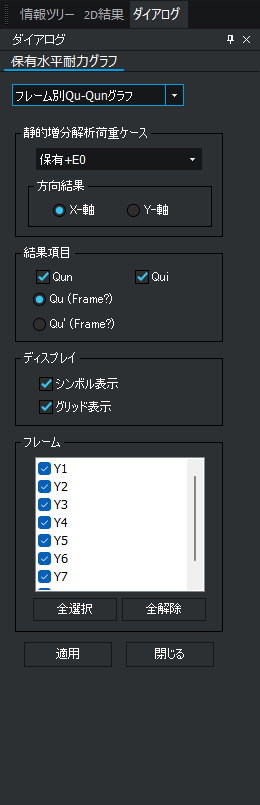

静的増分解析荷重ケース
増分加力方向を選択します。

結果項目
Qun、Qu、Qu’、壁負担せん断力(DS時/保有水平耐力時)を選択します。

ディスプレイ
オプションを選択します。

結果グラフ選択
フレーム別 Qu-Qunグラフ上でマウスの右クリックをすると、グラフの保存 / 印刷をする事が出来ま
す。
