概要
増分解析の支点反力をテーブルに表示します。
実行方法

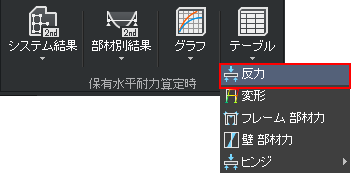

リボンメニュー：結果 > 保有水平耐力算定時 >テーブル > 反力
詳細説明

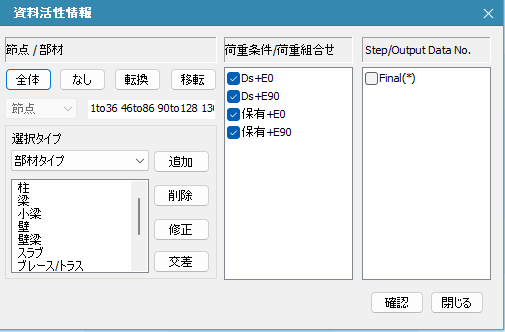

節点/部材：テーブルに結果を出力する節点番号を入力します。
荷重条件/荷重組合せ：テーブルに結果を出力する荷重ケース・荷重組合せを選択します。
Step/Output Data No.：テーブルに結果を出力するステップを選択します。
→解析/設計>詳細制御>荷重増分>解析結果オプションで結果出力のタイプを
最終ステップのみまたは全ステップのどちらか選択できます。

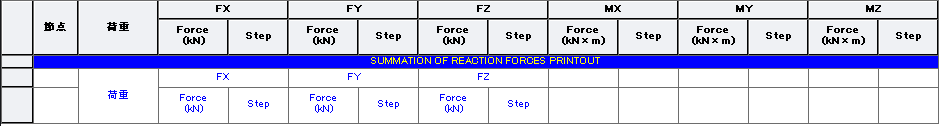

反力
節点：節点番号
荷重：行荷重ケース・荷重組合せ条件
Force：反力値
Step：その反力値に対応した増分解析ステップ
FX：全体座標系のX軸または節点座標系のx軸方向の反力成分
FY：全体座標系のY軸または節点座標系のy軸方向の反力成分
FZ：全体座標系のZ軸または節点座標系のz軸方向の反力成分
MX：全体座標系のX軸または節点座標系のx軸に対する反力モーメント成分
MY：全体座標系のY軸または節点座標系のy軸に対する反力モーメント成分
MZ：全体座標系のZ軸または節点座標系のz軸に対する反力モーメント成分
