概要
静的増分解析結果のグラフを出力します。
実行方法

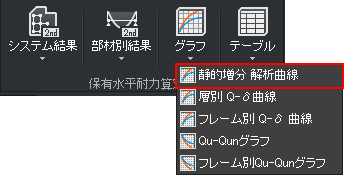

リボンメニュー：結果 > 保有水平耐力算定時 > グラフ > 静的増分解析曲線

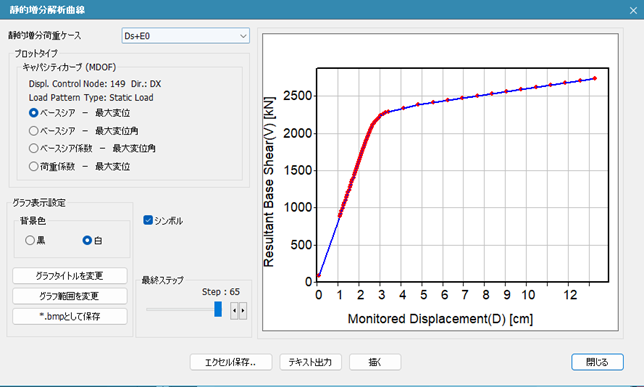

詳細説明
プッシュオーバー荷重ケース
静的増分解析の荷重ケースを選択します。
キャパシティカーブ (MDOF)
耐力曲線のタイプを選択します。
バックグラウンドカラー
グラフの背景色を切り替えられます。

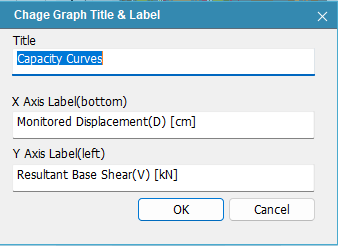

グラフタイトルを変更
グラフタイトル・X軸ラベル名・Y軸ラベル名を変更できます。
グラフ範囲を変更
Auto Range のチェックをオフにし、各数値を編集することで、グラフの描画範囲を変更できま
す。

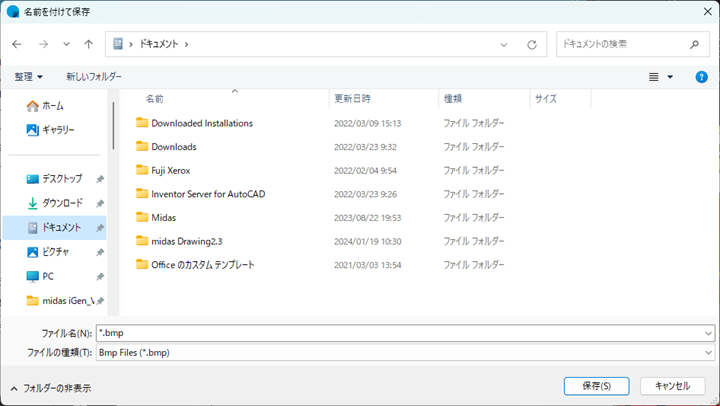

*bmpとして保存
グラフをbmp形式の画像として出力します。
ショーシンボル
プロット点の赤丸のオン∕オフを切り替えられます。
最終ステップ
どのステップまでグラフ上にプロットするかを調節できます。

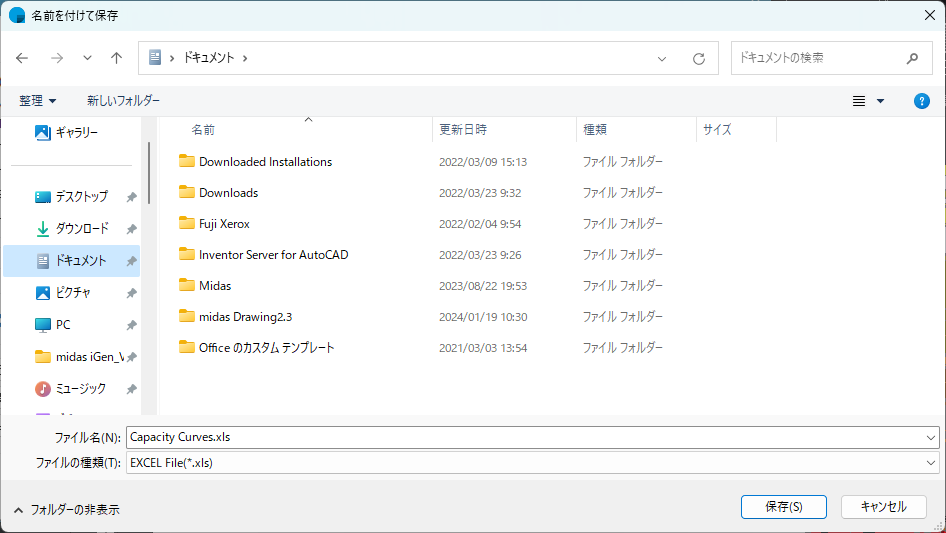

エクセル保存
グラフの内容をエクセルに書き出します。

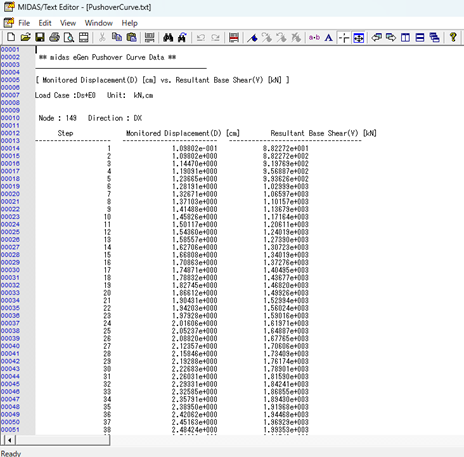

テキスト出力
グラフの内容をテキスト形式で出力します。
描く
グラフを再描画します。
