概要

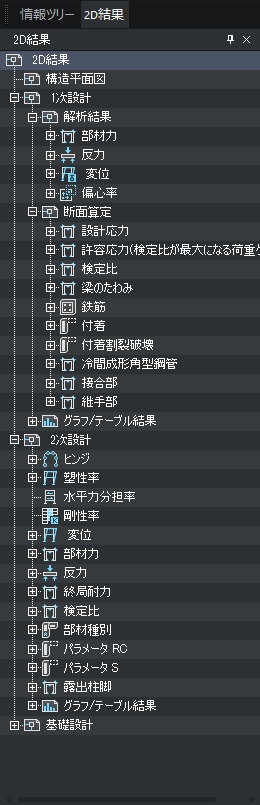

2D 結果ウィンドウを開きます。このメニューは解析や設計作業が完了した後に活性化されま
す。
実行方法
リボンメニュー：ツール > ツールバー > 2D結果
詳細説明

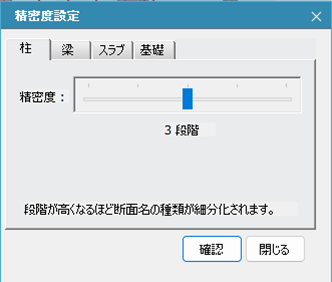

精密度設定
モデリング後、[ 精密度設定 ] ダイアログボックスで段階別にグルーピングします。
精密度が高ければ高いほど細分化され、部材寸法 / 位置 / 長さ / 応力 / 鉄筋量などの基準によっ
てグルーピングされます。
構造平面図
構造設計図書を作成するための構造平面図や部材グループ名が表示されます。
構造平面図及び部材リストを確認できます。
1 次設計
1 次設計完了後、解析結果・断面算定・グラフ / テーブル結果を、軸別・層別に確認できます。
解析結果：部材力、反力、層間変位、偏心率、層せん断力を確認できます。
断面算定：設計応力、許容応力、余裕度、鉄筋、 付着、 パラメータを確認できます。
グラフ / テーブル結果：部材別余裕度を確認できます。
2 次設計
2 次設計完了後、ヒンジ状態・塑性率・水平力分担率・剛性率・変形・耐力・終局耐力・余裕度・部材ランク別・RC パラメータ
2 次設計のグラフ / テーブル結果を確認できます。
