概要
部材力(設計応力)を確認できます。
リボンメニュー[ 2D結果オプション ]でフレーム別、荷重条件 / 荷重組合せ別、部材種類別の
結果をそれぞれ確認できます。
実行方法

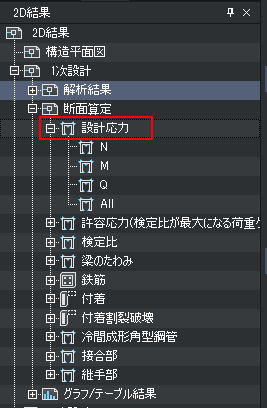

リボンメニュー：2D結果 > 1次設計 > 断面算定 > 設計応力
詳細説明
設計応力
全ての部材に対して、設計応力が表示されます。
ここで表示される設計応力は、断面算定位置に該当する位置での部材力をしめします。
N：全ての部材に対して、軸力を確認します。
M：全ての部材に対して、曲げモーメントを確認します。
Q：全ての部材に対して、せん断力を確認します。
All：全ての部材に対して、軸力・曲げモーメント・せん断力を同時に確認します。(上記のイメージ参照)
