概要
1次設計時における検定比 (設計応力(度)/ 許容応力(度) ) を確認できます。
リボンメニュー[ 2D 結果オプション ]でフレーム別、荷重条件 / 荷重組合せ別、部材種類別
の解析結果をそれぞれ確認できます。
実行方法

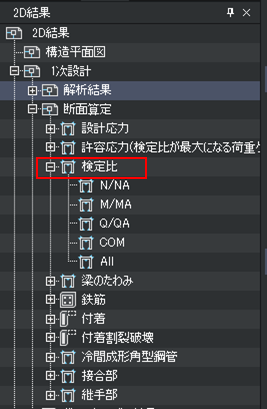

リボンメニュー：2D結果 > 1次設計 > 断面算定 > 検定比
詳細説明
検定比
全ての部材に対して、検定比が表示されます。
| N/NA | (全ての部材の)軸力に対する、検定比を確認します。 |
| M/MA | (全ての部材の)曲げモーメントに対する、検定比を確認します。 |
| Q/QA | (全ての部材の)せん断力に対する、検定比を確認します。 |
| COM | (鉄骨部材の)組合せ応力に対する、検定比を確認します。 |

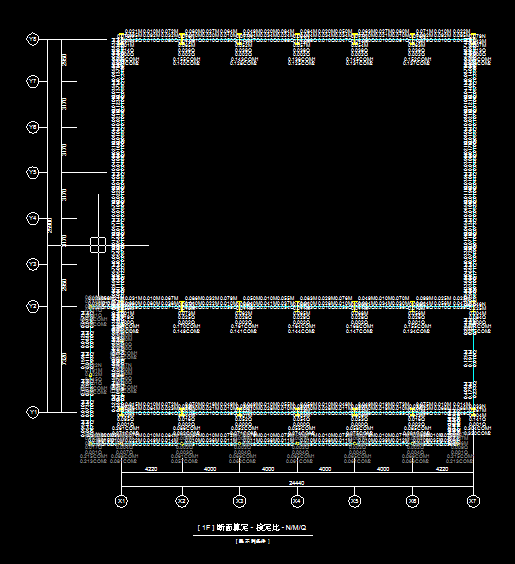

| All |
(全ての部材の)軸力・曲げモーメント・せん断力に対する検定比を同時に確認します。(下記イメージ参照) |
