機能
弧または2つの線の間の角度を測定します。
実行方法
メニュー：ツール > 情報 > 角度
アイコン：
コマンド：ANGLE
ショートカットキー：項目がありません
関連機能
コマンド
距離 / 半径 / 面積 / オブジェクト情報 / 座標 / 時間管理 / 作業環境 / 変数設定
システム変数
DISTANCE DIMADEC ANGDIR DIMAUNIT
詳細説明
弧または2つの線の間の角度を測定します。
円弧、円、線を選択または<終点指定>
■ 角度頂点指定
角度測定の基準になる頂点を選択します。
■ 1番目の角度終点指を指定
1番目の角度終点を指定します。
■ 2番目の角度終点指定
2番目の角度の終点を指定します。
2番目の角度の終点指定
円を選択した場合、角度を測定する2番目の角度の終点を指定します。

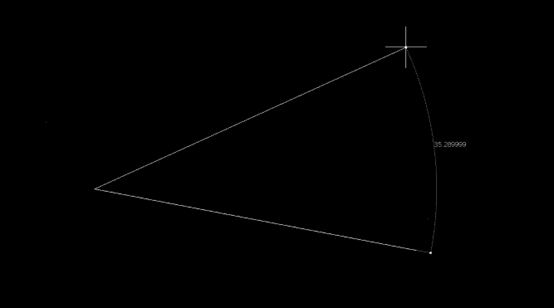

測定された角度が、コマンドウィンドウおよびツールチップ表示されます。
