点

機能

指定した位置に点オブジェクトを作成します。

実行方法

メニュー：作成 > 点 > 点
アイコン：
コマンド：POINT(PO)
ショートカットキー：項目がありません

関連機能

コマンド
点スタイル管理 / ディバイダ / メジャー

システム変数
項目がありません

詳細説明

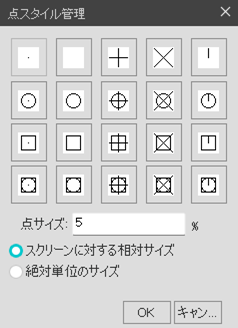

点オブジェクトを点スタイル管理(DDPTYPE)で指定した形状と大きさで画面に表示します。

点オブジェクトにスナップを動作させるためには、[ツール]>[作図設定]>[オブジェクトスナ
ップ]の[点]にチェックします。
メジャー(measure)、 ディバイダー(divde) コマンドでオブジェクトの分割点を探すとき、点オ
ブジェクトを自動生成します。

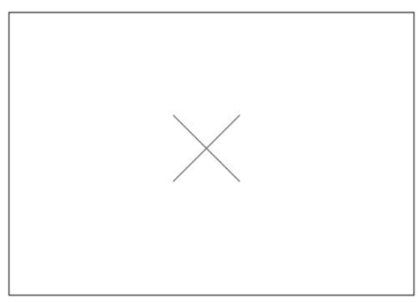

下図は、pdmode = 3 pdsize = 20で設定した後、一つの点を描いた結果となります。
