機能

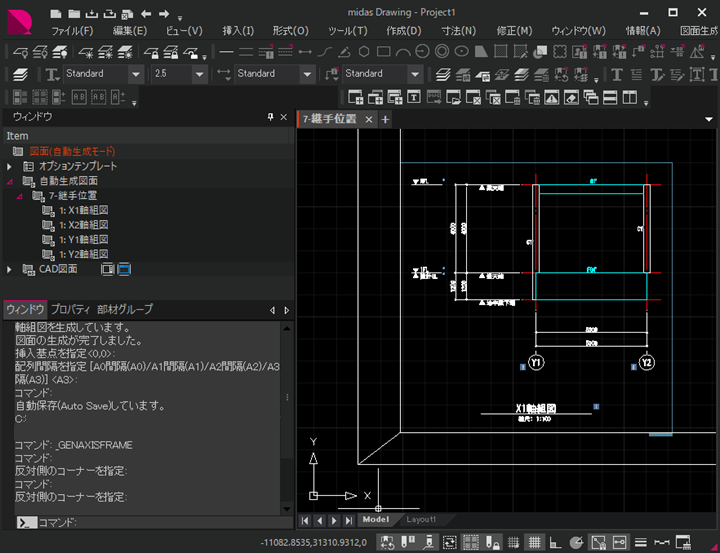

midas eGenの構造設計情報モデルをもとに軸組図を生成します。

実行方法

メニュー：図面生成 > 軸組図・断面図を生成 > 軸組図を生成
アイコン：
コマンド：GENAXISFRAME
ショートカットキー：項目がありません

詳細説明

各フレームごとの軸組図を指定した縮尺、切断位置、可視深さで生成します。
構造部材として表現されるため、細部の表現が実際と異なることがあります。
基本プロセスは[ダイアログボックス]>[挿入点指定]>[配列間隙指定]>[軸組図生成]です。
軸組図の生成条件を設定するダイアログボックスを表示します。

構造標準図面

■ 図面名
任意の名前に変更することができます。

■ 通り名称

■ 切断位置
該当通り芯から切断面までの距離をm単位で入力します。
eGen上でフレームとしてグルーピングされた部材がすべて含まれるよう、自動で位置が決めら
れます。
現在のUCSを基準に正か負が決まります。

■ 可視深さ
切断位置からの距離を指定します。
eGen上でフレームとしてグルーピングされた部材がすべて含まれるよう、自動で深さが決めら
れます。
現在のUCSを基準に正か負が決まります。

■ 縮尺
生成する軸組図の縮尺をプルダウンリスト(縮尺リスト)から選択します。

■ 図面枠
CADモードに配置する際に、どの図面枠で配置するか選択します。

層不整形対応図面
あらかじめeGenで構造グループ指定した部材だけを抜き出して図面生成します。
通常の図面生成では表現できない図面も生成することが出来ます。

構造図面生成マネージャー
構造図面生成マネージャーのダイアログボックスを表示します。
[構造図面生成マネージャー]>[図面名称の設定]>[伏軸図面名称]で指定した名前で生成されま
す。
また、図面を生成すると各図面に縮尺領域が自動に設定されますが、図面名は縮尺領域名のタ
グ情報値となります。

図面の生成・出力

■ 挿入基点を指定
画面上の特定の点をクリックまたは、座標値を入力します。

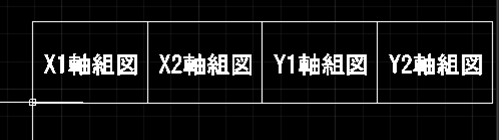

■ 配列間隔を指定 [A0間隔(A0)/A1間隔(A1)/A2間隔(A2)/A3間隔(A3)]
画面上で配列の間隔を指定します。
コマンドラインで間隔を入力またはマウスカーソルを動かして必要な間隔を指定します。
A3を入力した場合、A3用紙を並べた間隔で配置されます。
そのため、縮尺領域が指定した間隙より大きい場合、重なる可能性があります。
生成する図面が一つの場合、この過程は省略されます。

Note:
生成された図面は左側ツリーメニューに自動的に登録され、管理されます。
まず図面生成のための自動生成モードからCADモードに転換します。
ツリーメニューから、生成した図面をドラッグ & ドロップしてウィンドウに配置します。
