機能
- 活荷重に対する反力、変位、断面力の同時性結果をテキスト形式で出力します。
- 同時性結果の出力項目は、”[格子計算データ] > [同時性の計算]”で設定します。
経路
メインメニュー：[荷重]タブ > [格子計算]タイプ > [格子計算結果]グループ > [同時性結果の出力]
入力

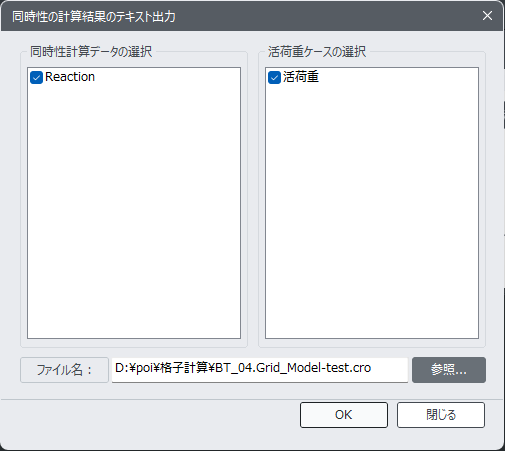

同時性結果の出力 ダイアログボックス
同時性計算データの選択
[荷重]タブ > [格子計算]タイプ > [格子計算]グループ > [格子計算データ] > [同時性の計算]で設定した同時性結果の出力データを選択します。
活荷重ケースの選択
同時性結果を出力する活荷重ケースを選択します。
ファイル名
同時性結果を出力するテキストデータのファイル名と保存先を指定します。

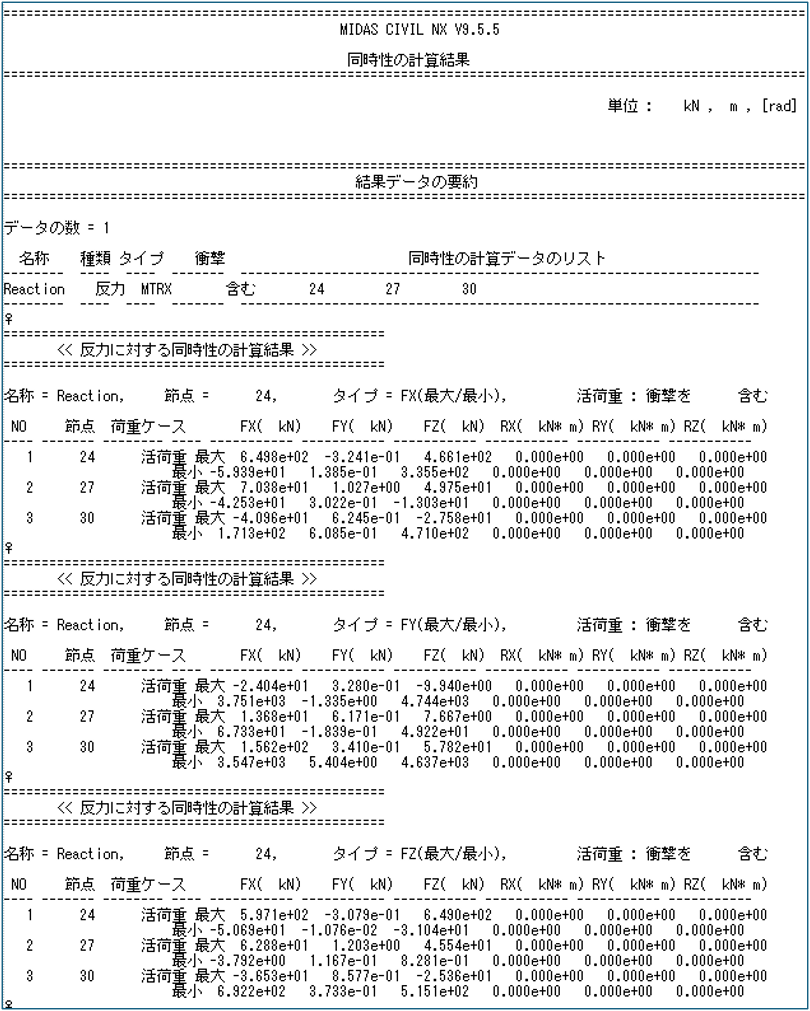

反力の同時性結果の出力例
支持点24, 27, 30の反力を対象に、各支持点の反力成分(FX, FY, FZ, MX, MY, MZ)が最大と最小となる時の他の支持点の反力結果を出力します。
