질문
Main Path가 무엇인가요?
답변
Main Path는 선형과 동일한 변화율을 가지도록 만들어진 CIM의 규칙과 같은 기능입니다.
Main Path란?
: 2개의 Constraint Plane에 의해 정의되는 Path(경로)입니다.
평면 및 종단 곡선 선형에 연동을 하고 Path 길이에 변동하는 하는 것이 특징인데요~
적용할 수 있는 구조물로는 교량기준으로 Main Girder for PSC Box / Steel Box Br.
Deck Slab / Median Strip / Side Barrier / Pavement etc. 등이 있습니다.
아래의 그림을 예시로 설명 드리면,
Curve Library Mode 또는 Assembly Unit Mode에서 기본으로 만들어지는 Default Main Path에
사용자가 별도로 지정하고 싶은 Constraint Plane 사이(공간)에 Offset 값을 부여하거나, 부여하지 않거나
하여 만들 수 있는 Path(경로) 입니다.
이럴 경우 Base Mode에서 만들어 지는 선형을 Default Main Path가 따라가고, 이에 따라 Main Path도
자연스럽게 변동하는 구조라고 이해하시면 됩니다.

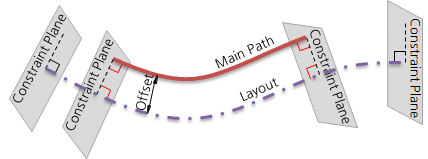

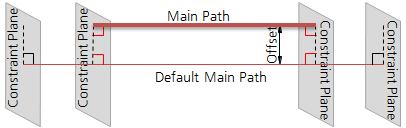

| 그림. 1 Main Path Concept | 그림. 2 Main Path의 선형 할당 |
그럼, 예시를 들어 Constraint Path의 입력 방법 및 사용법을 소개해 보겠습니다.
설명의 목적은 Path의 입력 방법에 대한 설명 및 각 Path에 할당된 Curve Library가 선형에 할당되었을 때의
생성 결과의 차이를 알아보는 것입니다.
1. 선형 입력 및 PSC Beam Curve Library
Curve Library는 모든 Constraint Plane의 위치 속성을 By Ratio로 설정하여 할당된 Path의 길이에 따라
자동 변동되도록 생성하였습니다.
| Layout (Horizontal Alignment) - Radius : 50m - Total Length : 50m |
Curve Library (PSC Beam) - All Constraint Plane Alignment : By Ratio - Total Length : 25m |

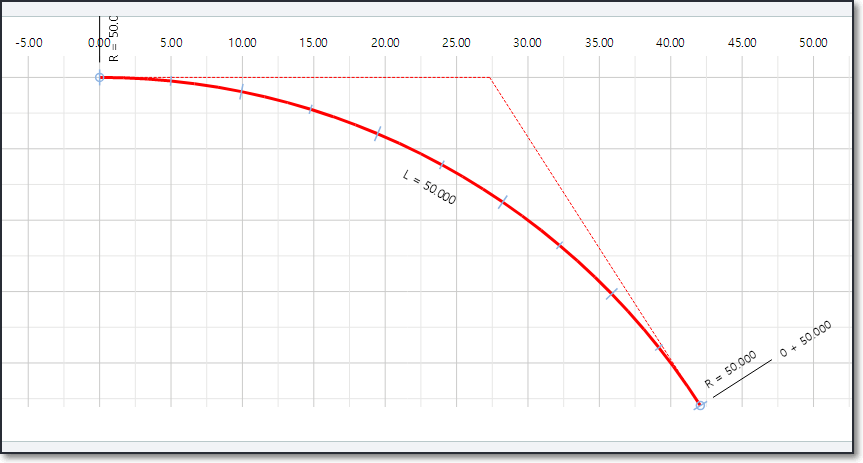

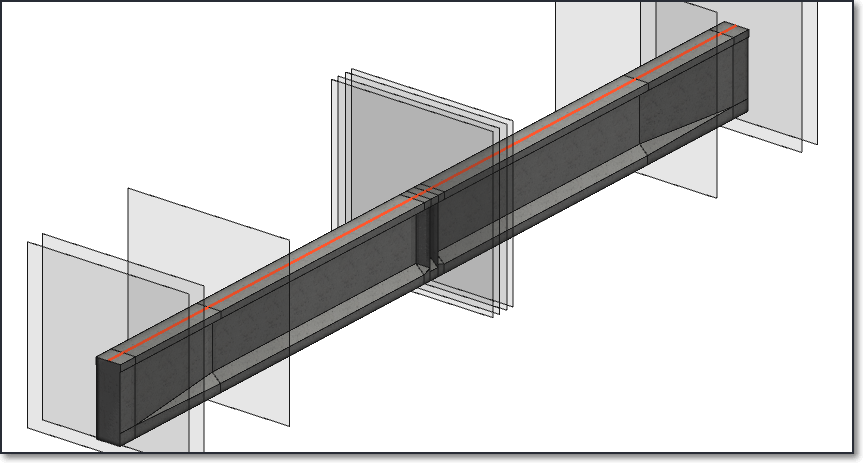

| 그림. 3 Layout (Horizontal Alignment) | 그림. 4 PSC Beam Curve Library |
2. Main Path의 입력 및 선형 할당
|
Base > Library > Assembly > Create Assembly Unit > Constraint Entity > Space Constraint Entity > Path > Main Path |
Assign Library > Curve
|
| |
|

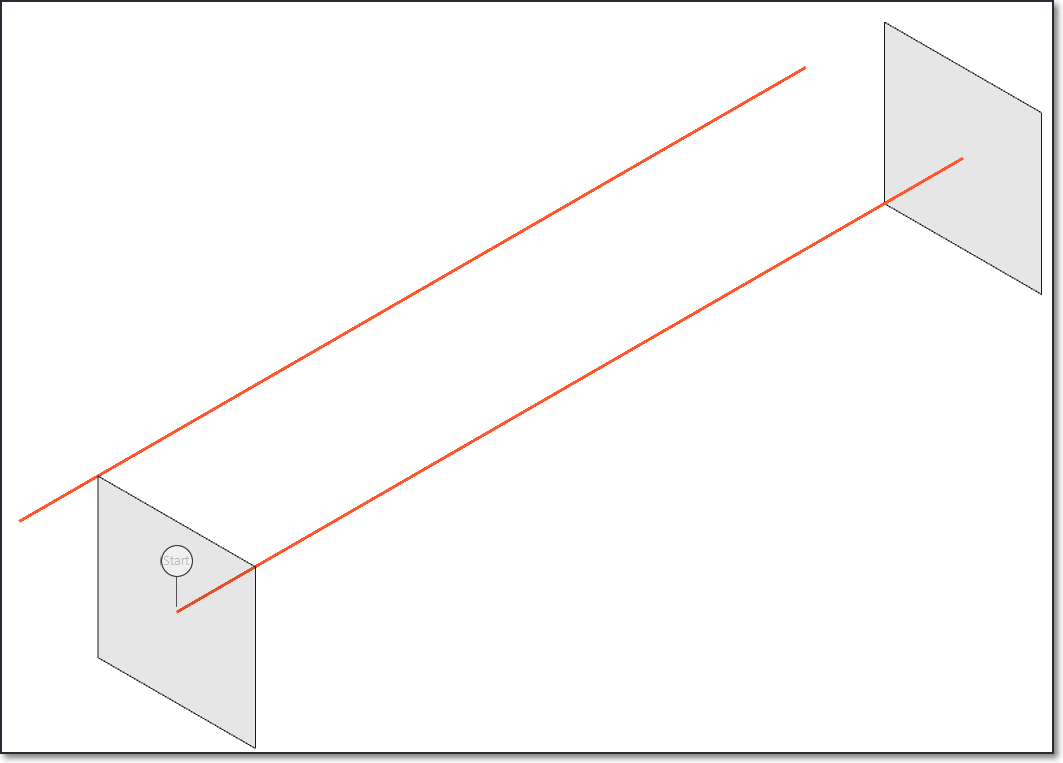

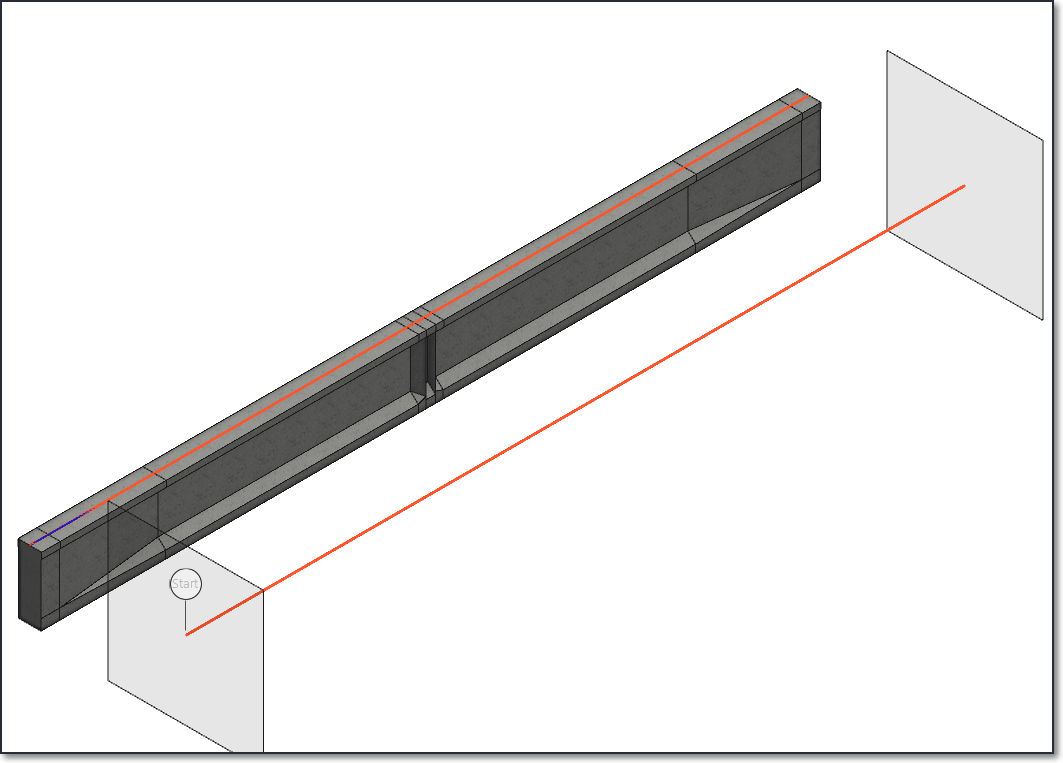

| 그림. 5 Main Path 생성(Red Line) | 그림. 6 Curve Library의 Main Path 할당 |
| Base > Assembly > Assign - Select assembly unit에서 1: Main Path 선택 - Define path > Select segment 클릭 후 마우스를 사용하여 Layout 선택 - Assigned list에서 Add 버튼 클릭 / OK( Check ) |
|
| 그림. 7 Main Path의 선형 할당 |
대응되게 이어 생성되는 Constraint Path입니다.
모습입니다.
따라서 Main Path는 선형을 따라 형상이 변화하는 선형을 따라가는 거더 또는 Deck Slab, 방호벽 등에 활용되는 Constraint Path입니다.
