질문
CIM의 단축키를 알려주세요.
답변
CIM에서 현재 제공하고 있는 단축키는 다음과 같습니다.
Function Key
| 단축키 | 설 명 |
|---|---|
| F1 | CIM Learning Center 홈페이지에 접속합니다. |
| Alt + F1 | 단축키(Hotkey) 매뉴얼 연결 |
| F2 | Neutral 의 Select Phase 에서 선택한 객체를 Show Only 시킵니다. |
| Ctrl + F2 | Neutral 의 Select Phase 에서 선택한 객체를 Hide Only 시킵니다. |
| F3 | Neutral 의 Select Phase 에서 선택한 객체를 Freeze 시킵니다. |
| Ctrl + F3 | Neutral 의 Select Phase 에서 선택한 객체를 Unfreeze 시킵니다. |
| F5 | 화면 좌측 하단의 메세지 창 Clear 시킵니다. |
| T / F / S | Top / Front / Side 평면으로 Snap을 변화시킵니다. |
| Shift | 버튼을 누르고 있는 동안 누르는 시점의 스냅이 고정됩니다. |
| Shift + Click | 마지막 Select 위치로 부터 연속 Select 를 합니다. |
|
마우스 가운데 버튼 클릭 |
객체 위에 마우스 가운데 버튼을 Click 시 해당 위치에 Pivot 위치가 설정 됩니다.
|
| 마우스 가운데 버튼 더블 클릭 |
Select 된 객체가 있을 때, Zoom fit Selected Select 된 객체가 없을 때, Zoom fit |
Alt + ( ) Key
| 단축키 | 설 명 |
|---|---|
| Alt + A | 모든 객체를 Show All 시킵니다. |
|
Alt + N |
Select Target을 활성화합니다. |
| Alt + D | (View 기능) Datum 옵션의 On/Off를 수행합니다. |
| Alt + P | (View 기능) Perspective 옵션의 On/Off를 수행합니다. |
| Alt + Q | Main Panel의 활성화 Tab을 아래로 전환합니다. |
| Alt + 1 | Main Panel의 활성화 Tab을 1st Tab으로 전환합니다. |
| Alt + 2 | Main Panel의 활성화 Tab을 2nd Tab으로 전환합니다. |
| Alt + 3 | Main Panel의 활성화 Tab을 3rd Tab으로 전환합니다. |
| Alt + 4 | Main Panel의 활성화 Tab을 4th Tab으로 전환합니다. |
| Alt + 8 | 모드 내에서 Mode OK 기능을 수행합니다. |
| Alt + 9 | 모드 내에서 Mode Apply 기능을 수행합니다. |
| Alt + 0 | 모드 내에서 Mode Cancel 기능을 수행합니다. |
| Alt + Space | Freeze가 된 객체를 (Feature, Edit 기능 사용 시) 참조 가능 옵션으로 On/Off 전환
|

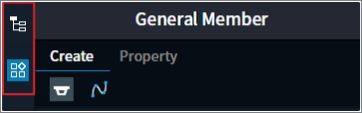

| Alt + Z | Main Panel의 OK 기능을 수행합니다. |
| Alt + X | Main Panel의 Apply 기능을 수행합니다. |
| Alt + ` | Main Panel의 Cancel 기능을 수행합니다. |
| Alt + F4 | 프로그램이 종료됩니다. |
| Alt + Q | Main Panel 의 좌측 Tab이 전환됩니다.
|

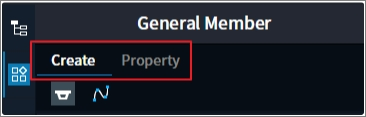

| Alt + Shift + Q | Main Panel 의 상단 Tab이 전환됩니다.
|

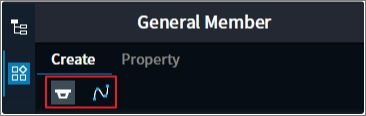

| Alt + Shift + W | Main Pane 의l 상단 2nd Tab이 전환됩니다.
|
Ctrl + ( ) Key
| 단축키 | 설 명 |
|---|---|
| Ctrl | 버튼을 누르고 있는 동안 누르던 시점의 좌표가 오브젝트 중심으로 고정되어 회전시킵니다. |
| Ctrl + Click | Select 되지 않은 WorkTree List 를 Select 합니다. Select 되지 않은 WorkTree List 를 추가 Select 합니다. Select 되어 있는 WorkTree List 를 Select 해제합니다. |
| Ctrl + D | (View 기능) Display Mode 상태를 전환합니다.
|
| Ctrl + F | 현재 Camera 시점을 기준으로 Zoom Fitting 시킵니다. |
|
Ctrl + S |
현재 파일을 저장(Save)시킵니다 |
| Ctrl + Shift + S | 다른 이름으로 저장(Save as)시킵니다 |
| Ctrl + Y | 앞선 작업으로 돌아갑니다.(Redo) |
| Ctrl + Z | 이전 작업으로 돌아갑니다.(Undo) |
| Ctrl + 1 | Import DWG/DXF 기능 실행시킵니다. |
| Ctrl + 2 | Measure 기능 실행시킵니다 |
| Ctrl + 3 | Global Option 기능 실행시킵니다 |
| Ctrl + 4 | View Option 기능 실행시킵니다 |

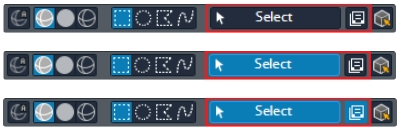

| Ctrl + Space | Select 의 옵션이 차례로 전환됩니다. Not Select > Neutral Select Target Active > Library 단위 |
| Ctrl + Shift + A | Auto Edge 옵션을 On/Off 합니다.
|

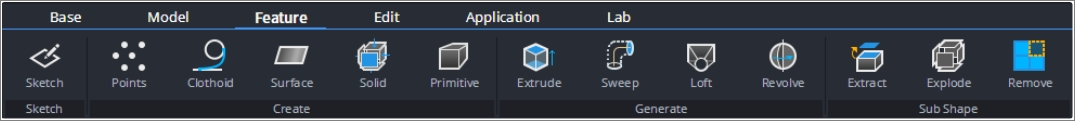

Feature - Function Key
| 단축키 | 결 과 |
| Ctrl + Shift + C | Sketch |
| Ctrl + Shift + P | Points |
| Ctrl + Shift + B | Points(by Layout) |
| Ctrl + Shift + T | Clothoid |
| Ctrl + Shift + F | Surface(Plane) |
| Ctrl + Shift + U | Surface(Curved) |
| Ctrl + Shift + O | Solid |
| Ctrl + Shift + I | Primitive |
| Ctrl + Shift + E | Extrude |
| Ctrl + Shift + W | Sweep |
| Ctrl + Shift + L | Loft(Face) |
| Ctrl + Shift + V | Revolve |
| Ctrl + Shift + X | Extract |
| Ctrl + Shift + D | Explode |
| Ctrl + Shift + R | Remove |

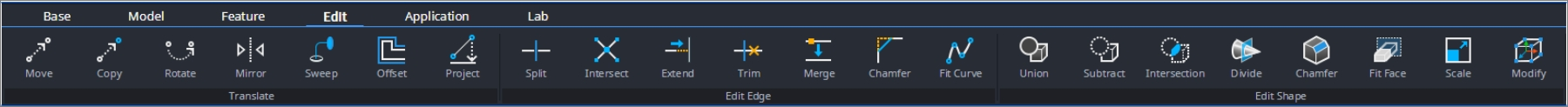

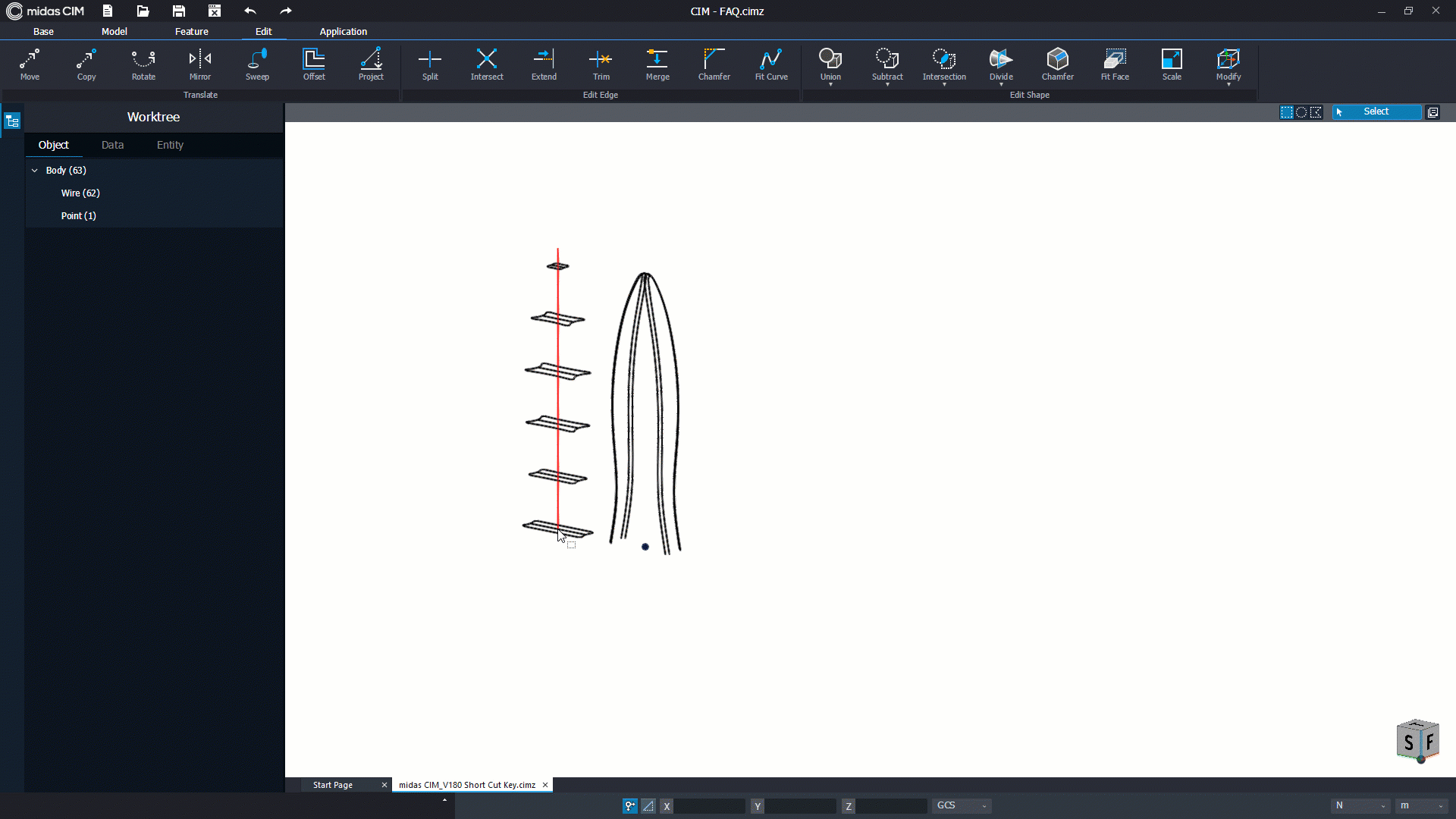

Edit - Function Key
| 단축키 | 결 과 |

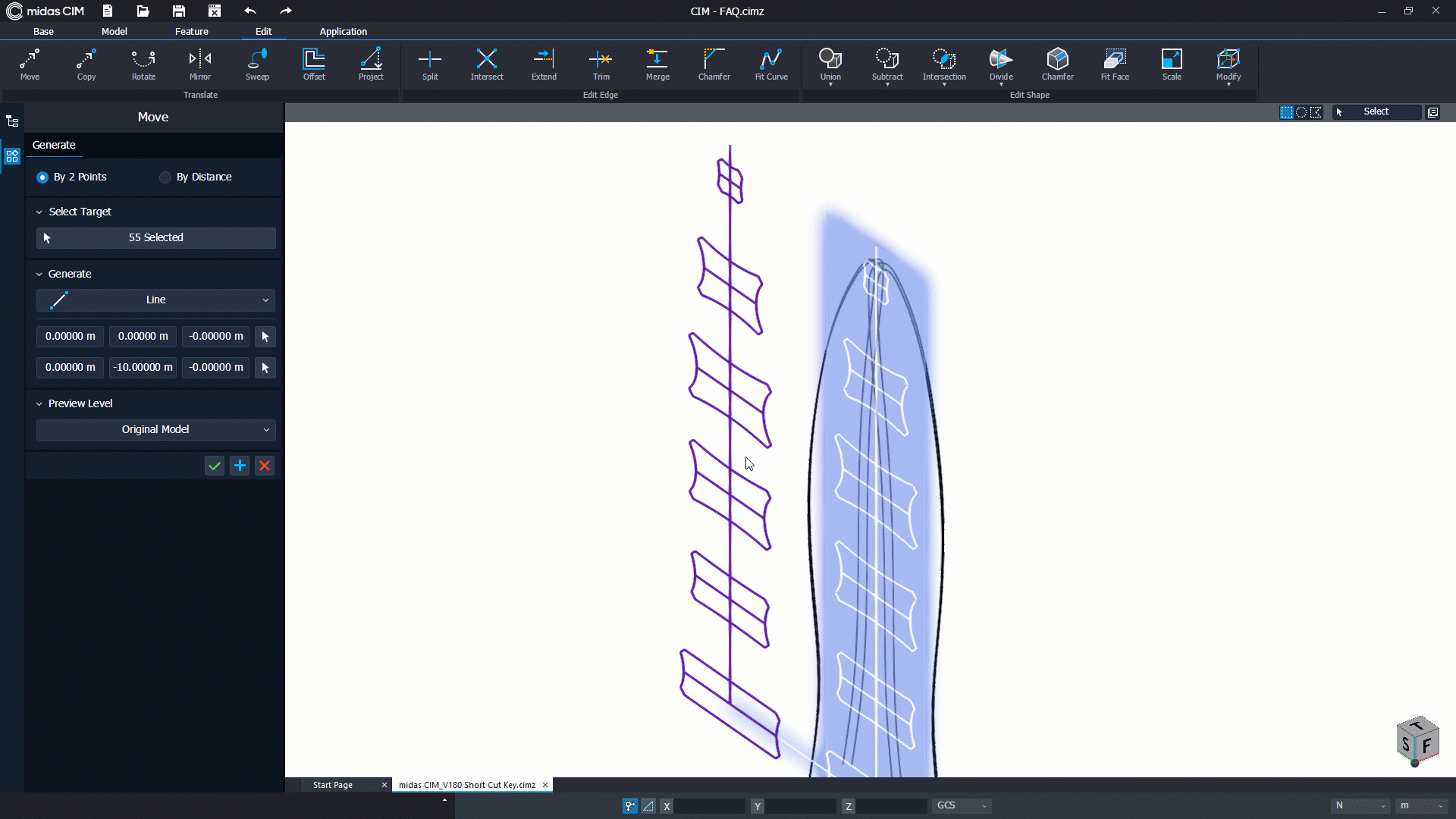

| Alt + M | Move |
| Alt + C | Copy |
| Alt + R | Rotate |
| Alt + I | Mirror |
| Alt + W | Sweep |
| Alt + O | Offset |
| Alt + J | Project |
| Alt + L | Split |
| Alt + N | Intersect |
| Alt + E | Extend |
| Alt + T | Trim |
| Alt + G | Merge |
| Alt + H | Chamfer Edge |
| Alt + F | Fit Curve |
| Alt + Shift + U | Union(Solid) |
| Alt + Shift + N | Union(Surface) |
| Alt + Shift + S | Subtract(Solid) |
| Alt + Shift + I | Intersection(Solid) |
| Alt + Shift + D | Divide(Solid) |
| Alt + Shift + C | Chamfer Shape |
| Alt + Shift + F | Fit Face |
| Alt + Shift + A | Scale |
| Alt + Shift + V | Move Vertex |
| Alt + Shift + E | Move Edge |
midas CIM 의 단축키는 용도별 4개의 그룹으로 구분할 수 있습니다.
1. 기능의 실행
2. 작업 공간의 종료/저장
3. Panel 제어
4. View Option 의 조정
그룹별로 단축키의 동작 방법과 그에 다른 사용 효과를 알아보겠습니다.
1. 기능의 실행
CIM에서는 단축키를 통해서 특정 기능을 즉각적으로 실행할 수 있습니다.
◈ CIM Learning Center 홈페이지
단축키 [ F1 ] CIM Learning Center 홈페이지를 실행시킵니다.

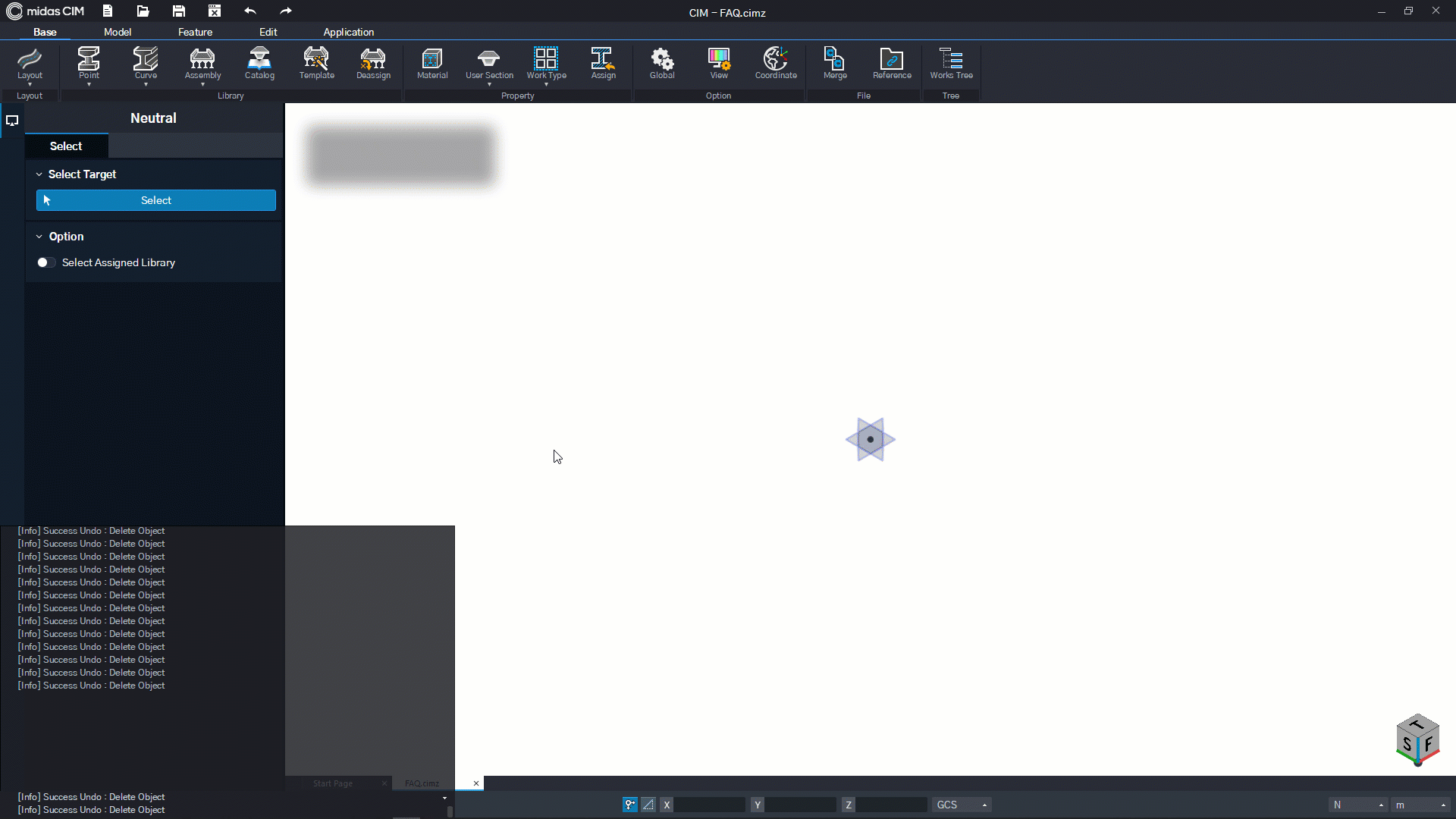

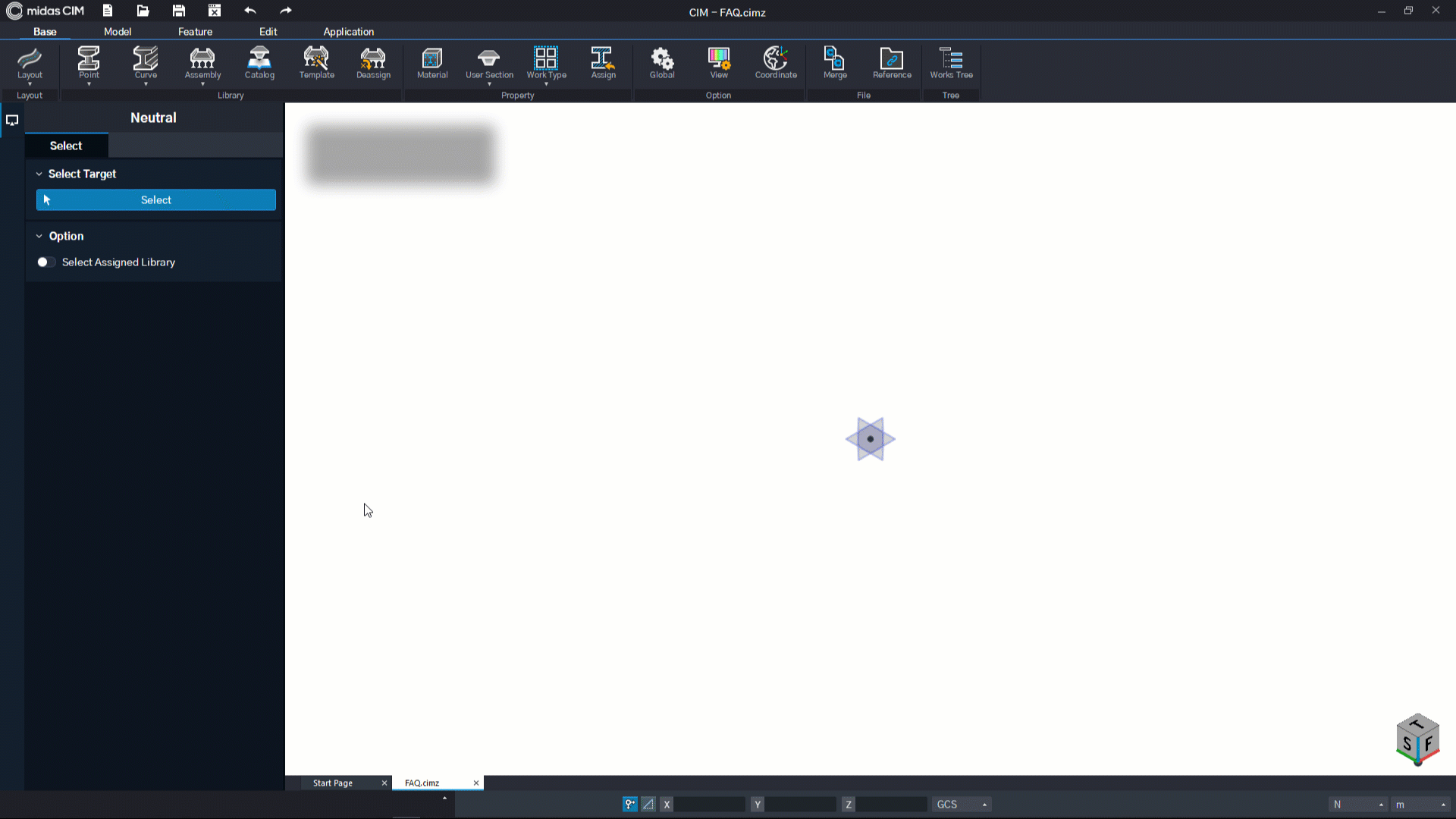

◈ Message Window 초기화
단축키 [ F5 ] CIM 좌하단의 명령 표시 줄을 초기화 시킵니다.
◈ Import DWG/DXF
단축키 [ Ctrl + 1 ] DWG / DXF를 불러오는 작업 창을 실행시킵니다.

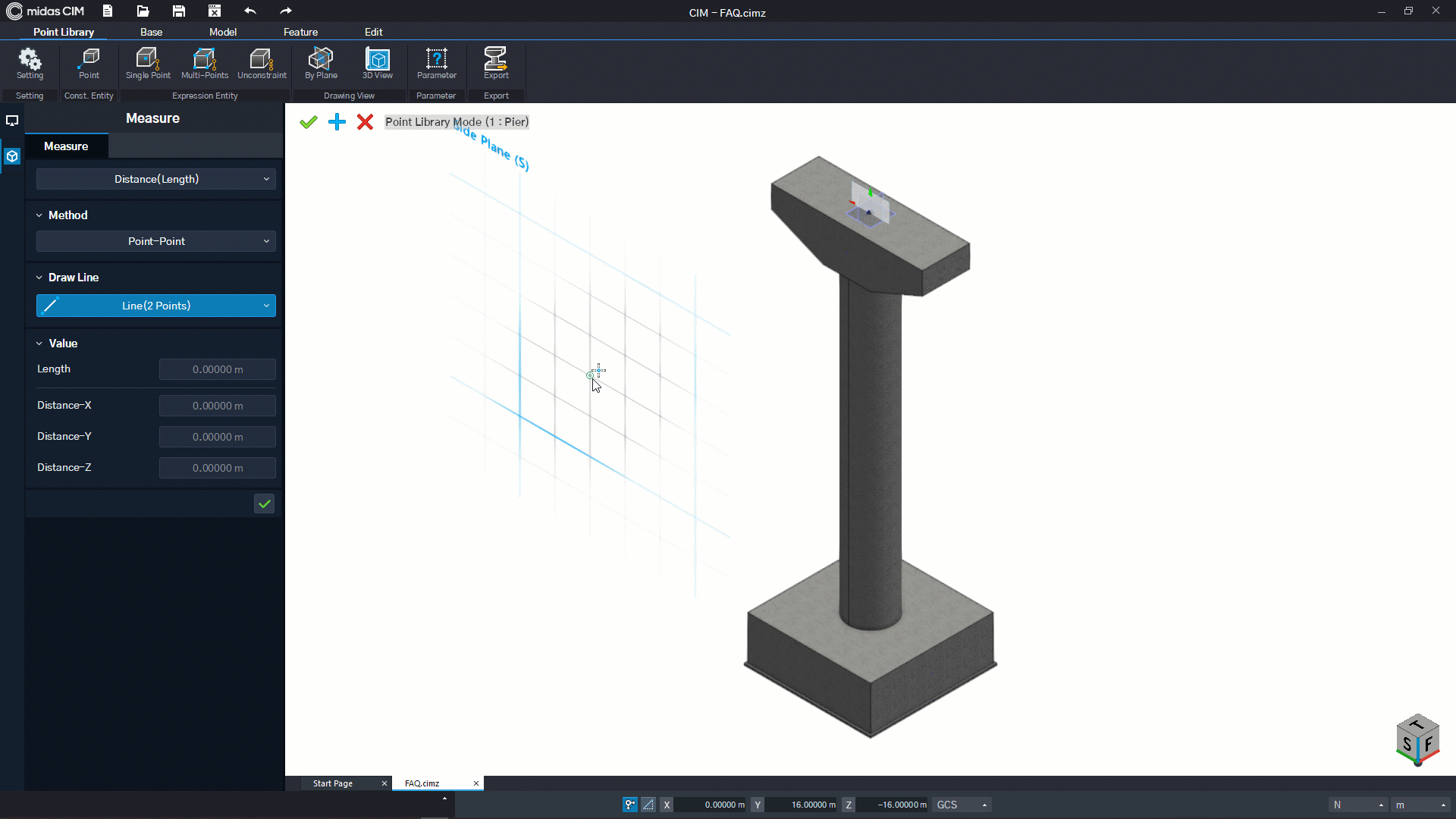

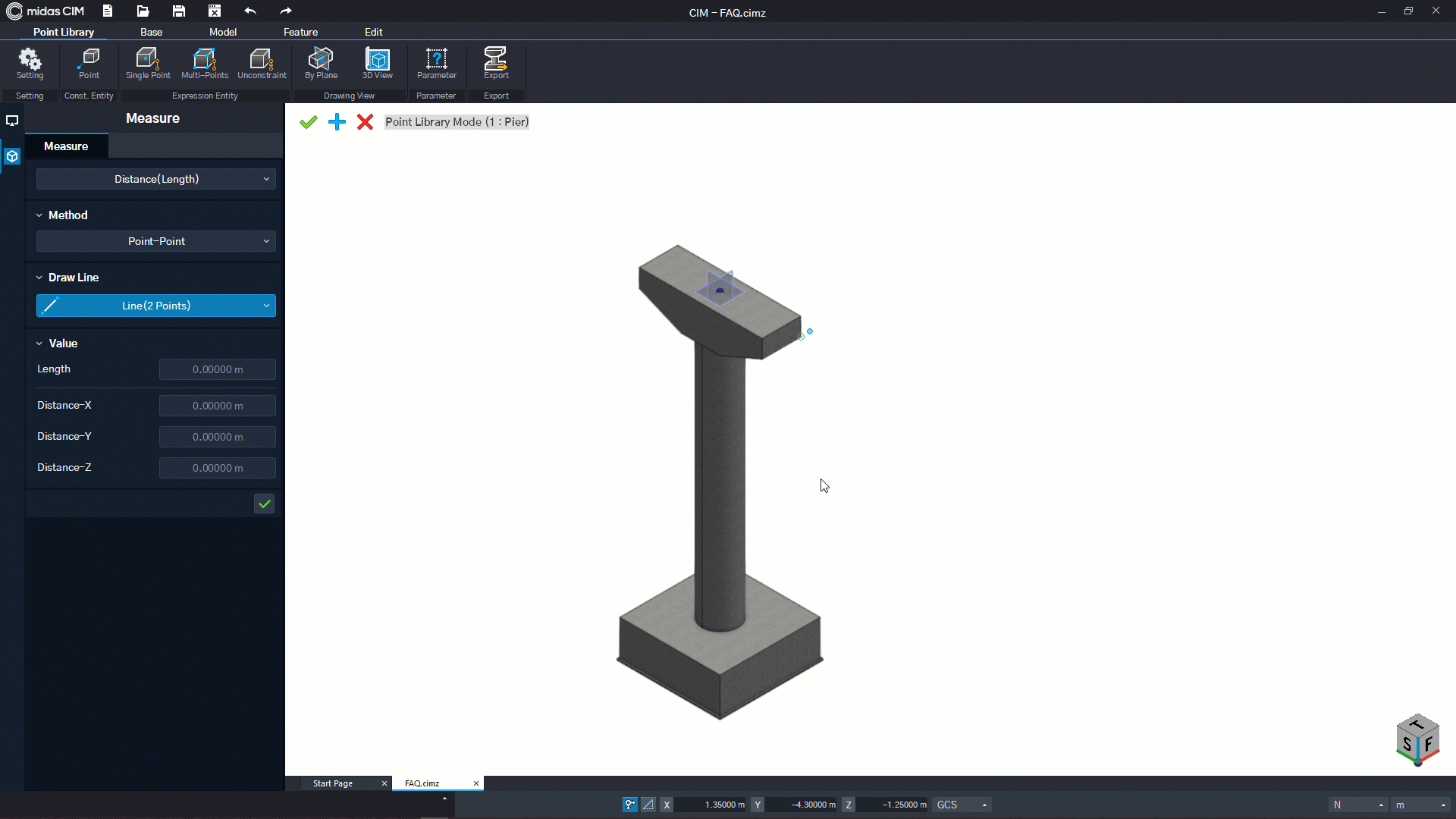

◈ Measure
단축키 [ Ctrl + 2 ] 거리/각도/좌표 등을 측정할 수 있는 Measure 기능을 실행시킵니다.
◈ Global Option
단축키 [ Ctrl + 3 ] 단위계 및 Snap을 설정할 수 있는 Global 기능을 실행시킵니다.
◈ View Option
단축키 [ Ctrl + 4 ] Display 및 색상 투명도를 설정하는 View 기능을 실행시킵니다.
2. 작업 공간의 종료/저장
CIM은 Base Mode를 포함한 총 9개의 모드로 구성되어 있습니다.
각 모드의 진입에 따라 좀 더 효율적으로 작업할 수 있도록 상단의 패널이 재구성됩니다.
각 모드에 진입하게 위해서는 최초 CIM이 실행되는 상태인 Base 모드에서 상단의 리본메뉴를 클릭하여 진입할 수 있습니다.

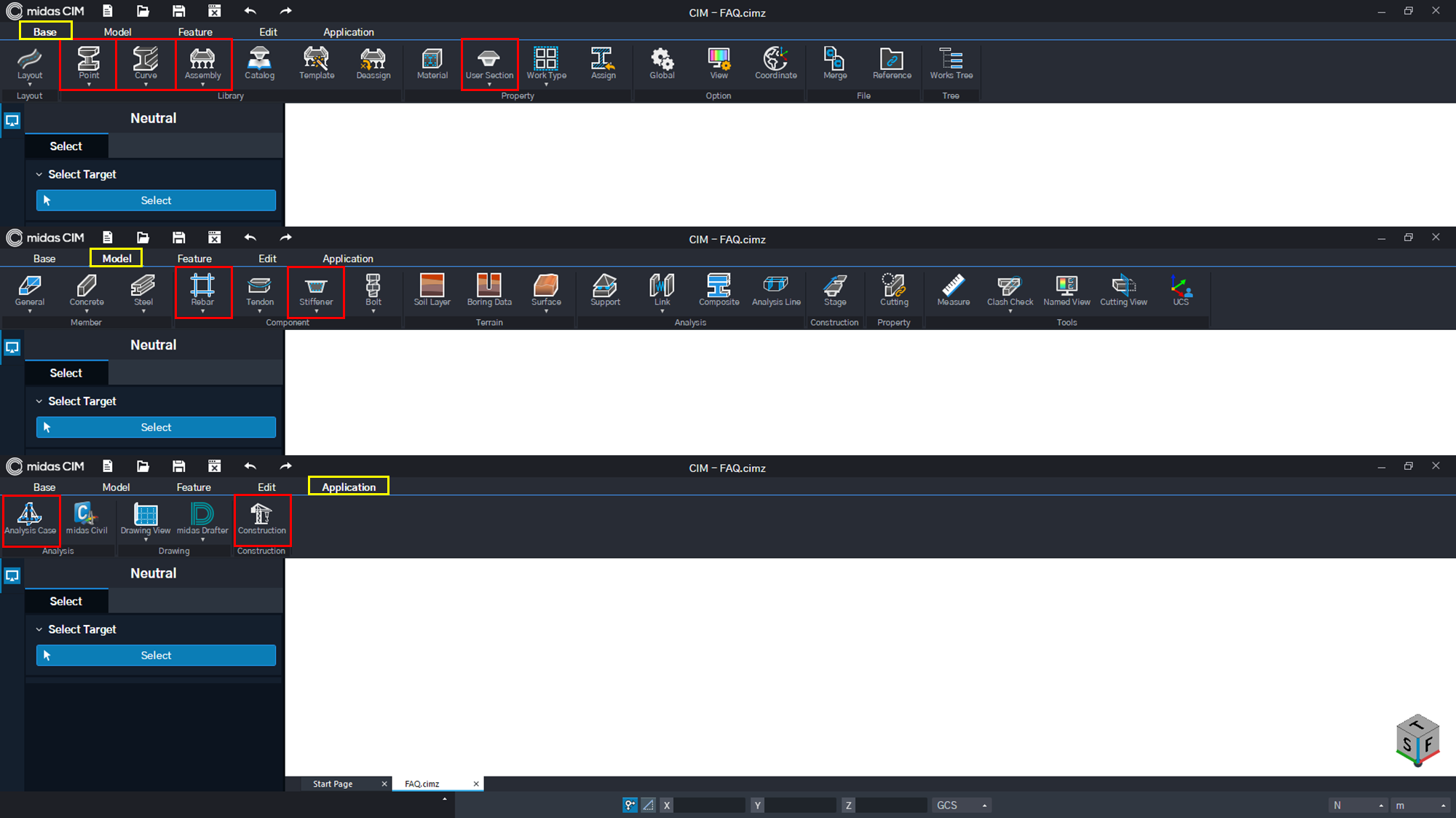

그림 1. Mode 진입이 일어나는 리본 메뉴

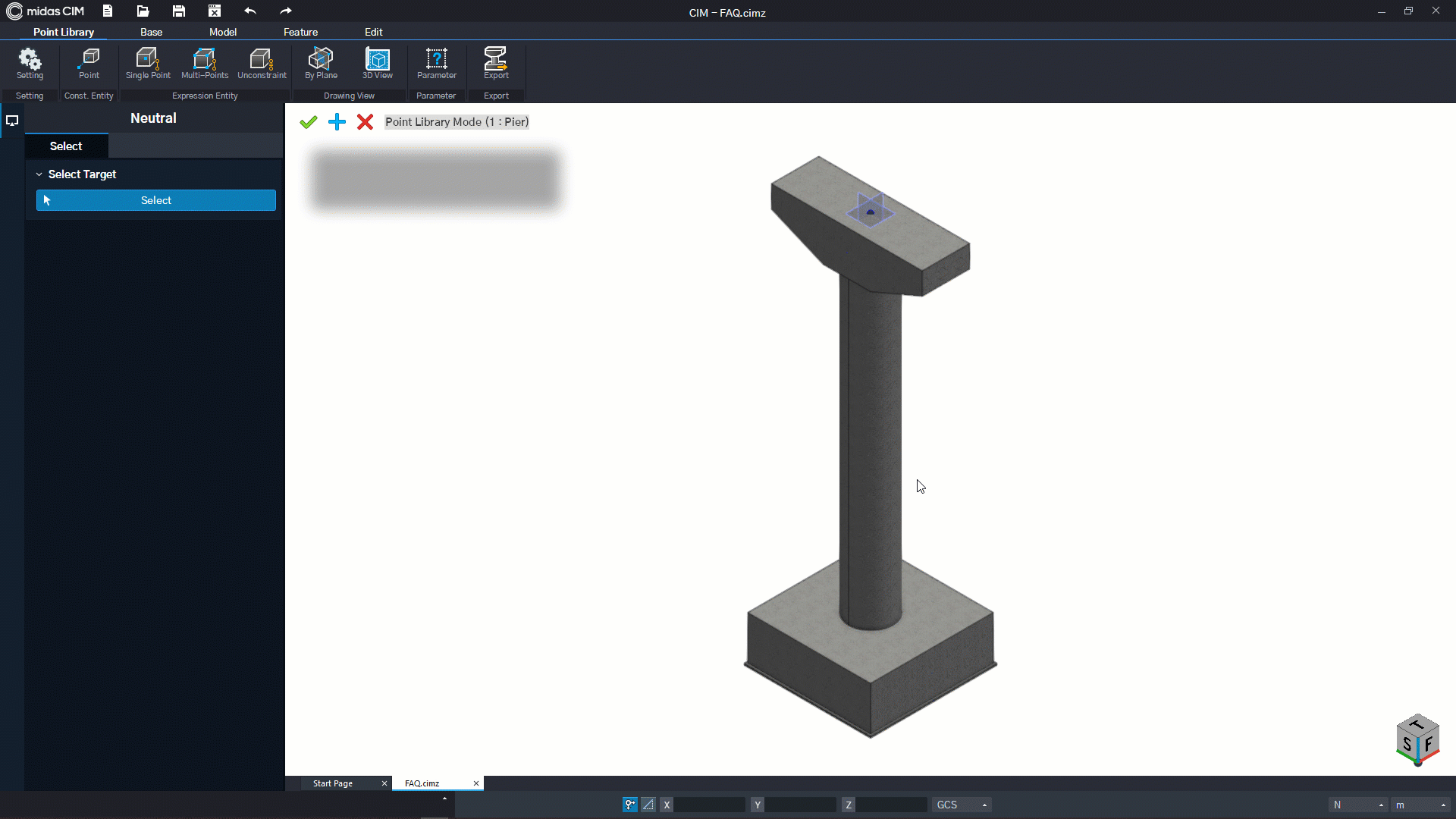

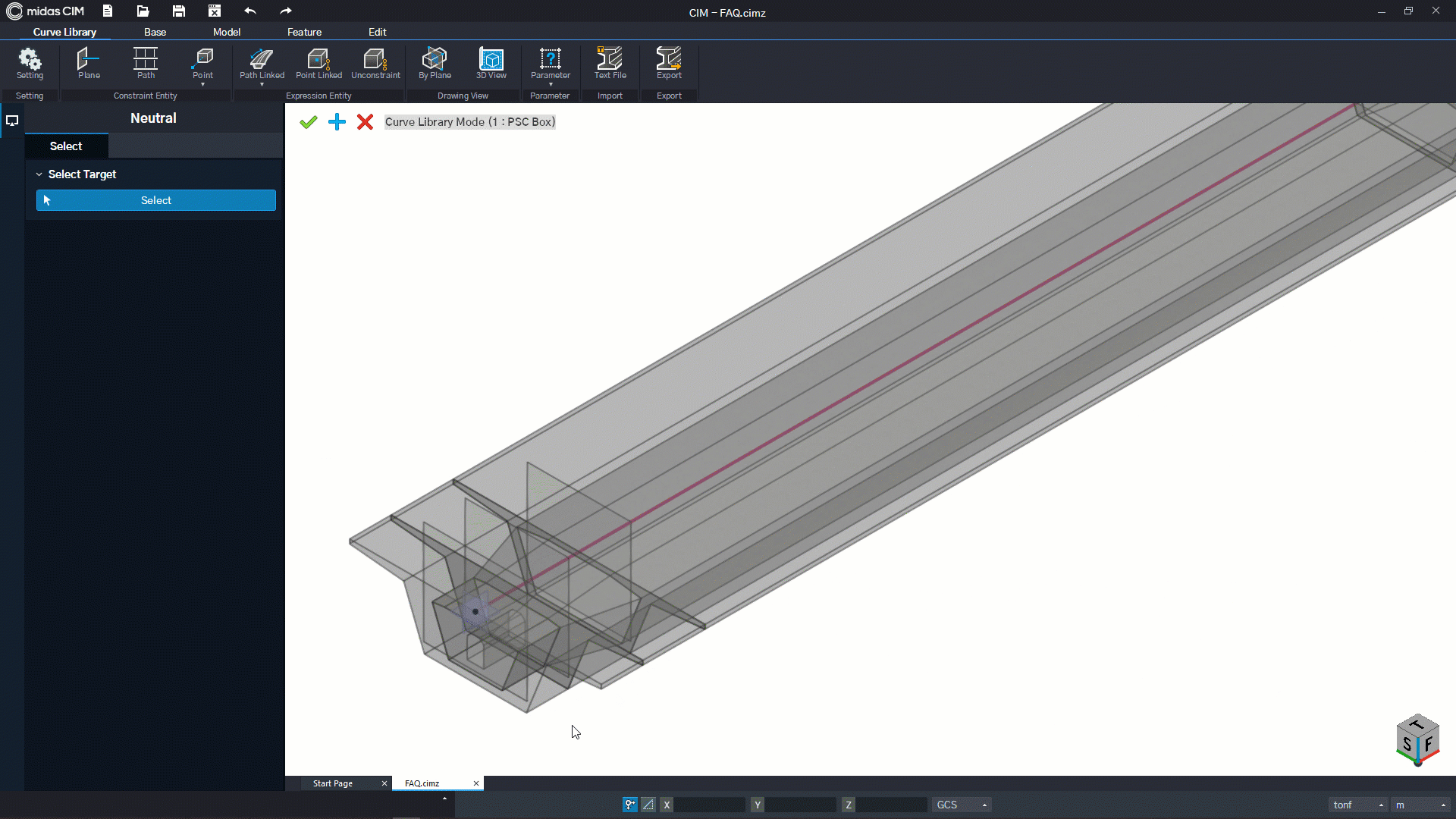

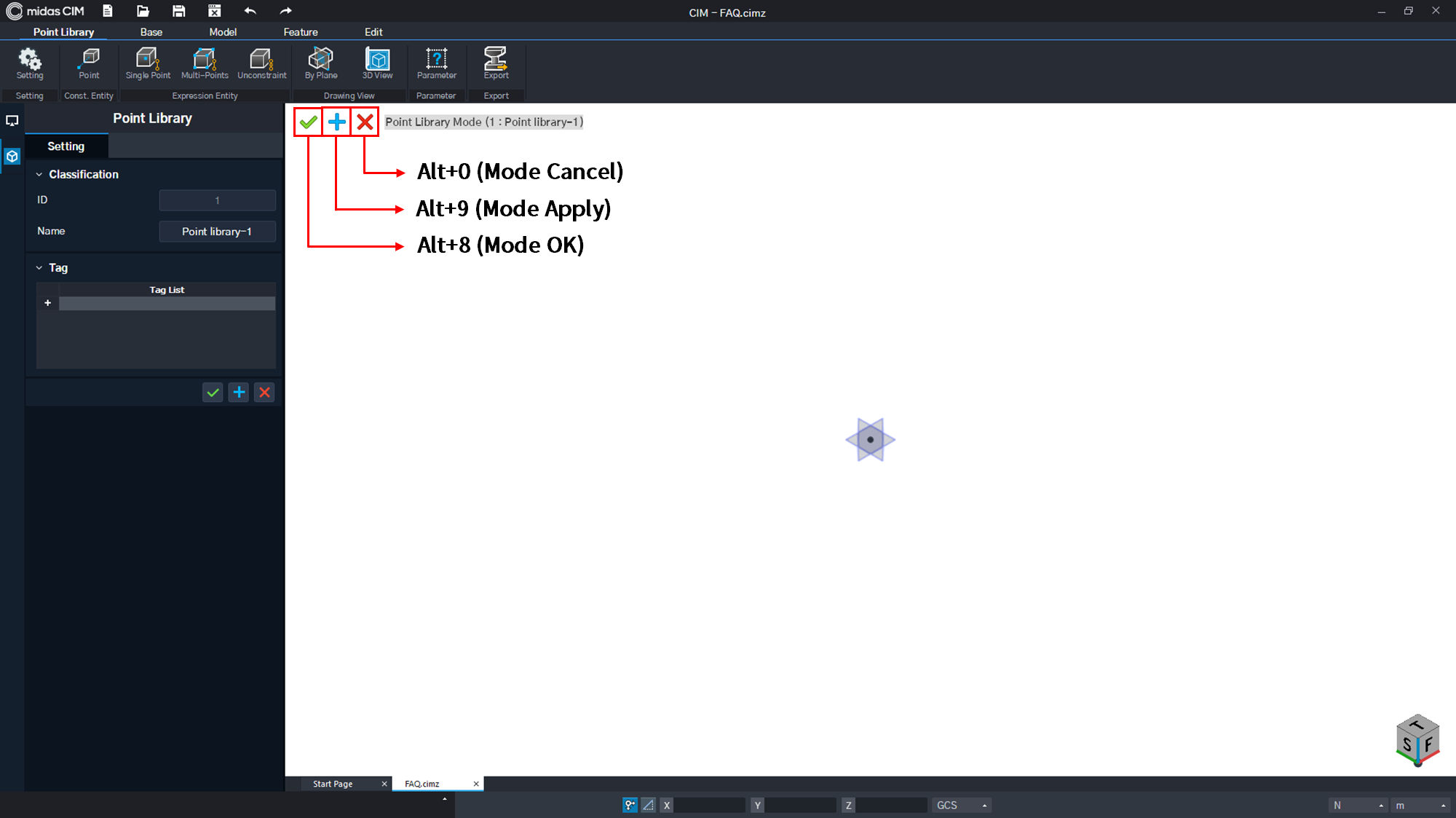

그림 2. Mode OK / Mode Apply / Mode Cancel
Mode OK : 단축키 [ Alt + 8 ] 현재 모드를 저장하고 상위 모드로 이동합니다.
Mode Apply : 단축키 [ Alt + 9 ] 현재 모드를 저장하고 현 작업 상태를 유지합니다.
Mode Cancel : 단축키 [ Alt + 0 ] 현재 진행 상황을 취소하고 상위 모드로 이동합니다.
Mode에 진입하게 되면 상단의 리본 메뉴 패널의 재구성 뿐만 아니라 작업 화면 또한 독립적인 작업 공간으로 바뀌기 때문에 이전의 작업 화면을 다시 보고 싶거나 작성 및 수정을 완료하고나서 이전의 작업화면으로 돌아가고 싶은 경우 작업 화면 좌 상단의 버튼을 통해 Mode OK / Mode Apply / Mode Cancel 를 진행할 수 있습니다.
다음은 CIM 프로그램의 저장과 종료 및 작업의 전·후 이동에 관한 단축키입니다.
Program Off : 단축키 [ Alt + F4 ] 프로그램이 종료됩니다.
Save : 단축키 [ Ctrl + S ] 현재 파일을 저장(Save)합니다.
Save as : 단축키 [ Ctrl + Shift + S ] 현재 파일을 다른 이름으로 저장(Save as)합니다.
Undo : 단축키 [ Ctrl + Z ] 이전 작업으로 돌아갑니다. (Undo)
Redo : 단축키 [ Ctrl + Y ] 앞선 작업으로 돌아갑니다. (Redo)
3. Panel 제어
Main Panel 동작 시 단축키를 활용하면 편리하게 기능을 실행 / 종료 할 수 있습니다.
OK : 단축키 [ Alt + Z ]
Apply : 단축키 [ Alt + X ]
Cancel : 단축키 [ Alt + ' ]
입력창 전환 : 단축키 [ Tab / Shift + Tab] 다음 / 이전 입력창으로 포커스가 이동됩니다.
4. View Option의 조정
MIDAS CIM에서 모델링을 진행 시 View Option을 조정하는 단축키를 사용하여 효율적인 모델링을 진행할 수 있습니다.

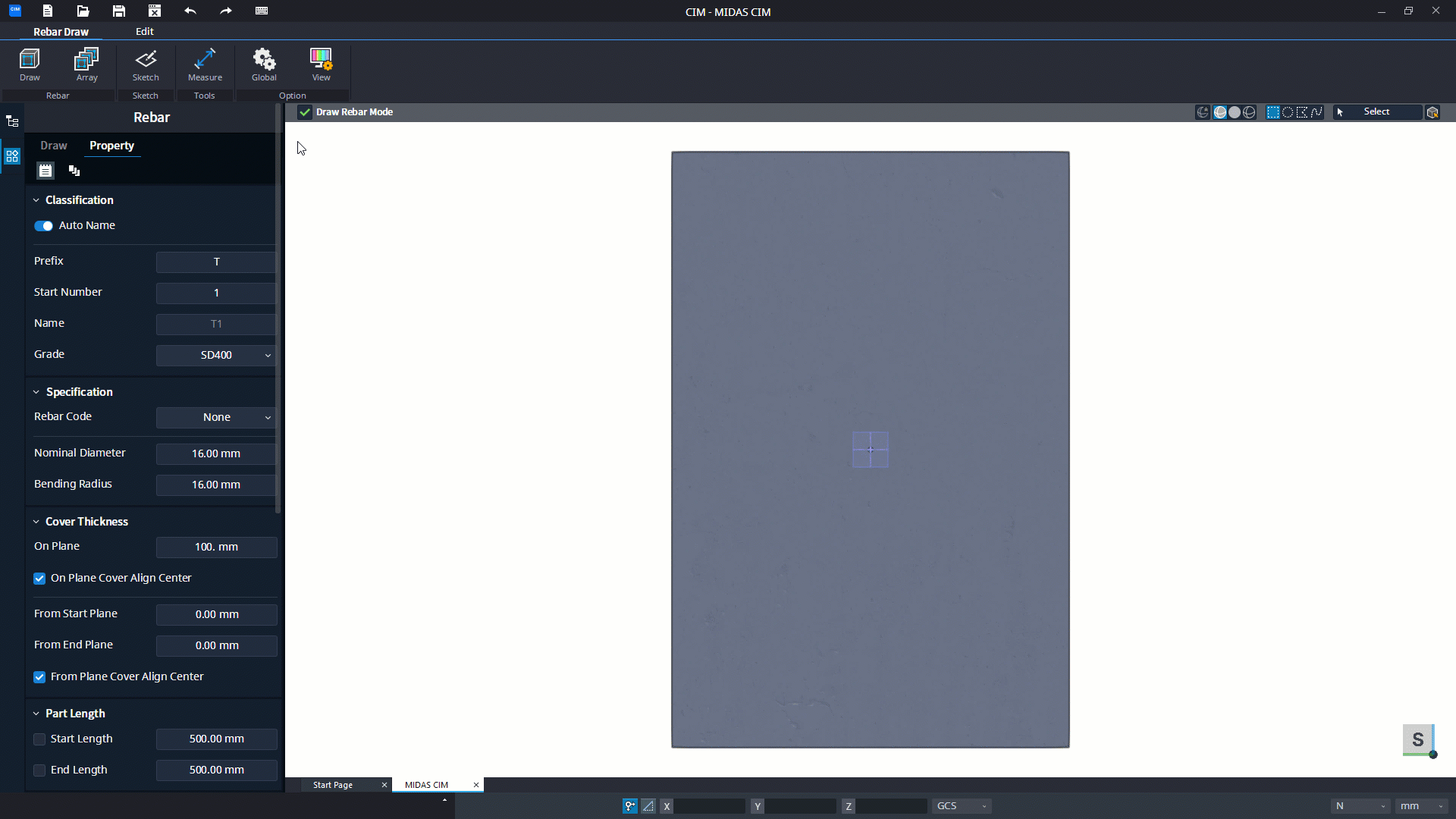

아래의 기능들은 3D 작업화면(Base Mode 등)과 2D 작업화면 (Rebar Draw Mode 등) 두 작업 환경에서 동일하게 작동합니다.
Show only : 단축키 [ F2 ] 선택한 객체를 제외한 다른 모든 객체를 숨김 처리합니다.
Hide only : 단축키[ Ctrl + F2 ] 선택한 객체를 숨김 처리합니다.
Show All : 단축키 [ Alt + A ] 모든 객체를 작업화면에 드러나게 합니다.
Zoom Fit : 단축키 [ Ctrl + F ] 시점 방향을 유지한 채로 축척만 조절하여 최적화하는 기능입니다.
마우스 휠을 클릭하면 Top / Bottom을 포함한 다양한 각도에서 객체를 볼 수 있는 View Option을 제공하고 있습니다. 여기서 제공하는 시점은 화면 상에 존재하는 모든 객체가 화면 안에 다 들어올 수 있는 크기로 자동 조절되며 마우스 휠을 상,하 로 움직여 확대 및 축소를 할 수 있습니다.
Top Snap / Front Snap / Side snap
: 단축키 [ T / F / S ] 키보드의 T/F/S 를 누를 경우 각 Top / Front / Side 평면을 기준으로 하는 Snap이 잡힙니다.
우하단의 박스 모양을 통해 현재 보고있는 시점의 상태와 T / F / S 평면, X / Y / Z 축의 상태를 확인할 수 있습니다.

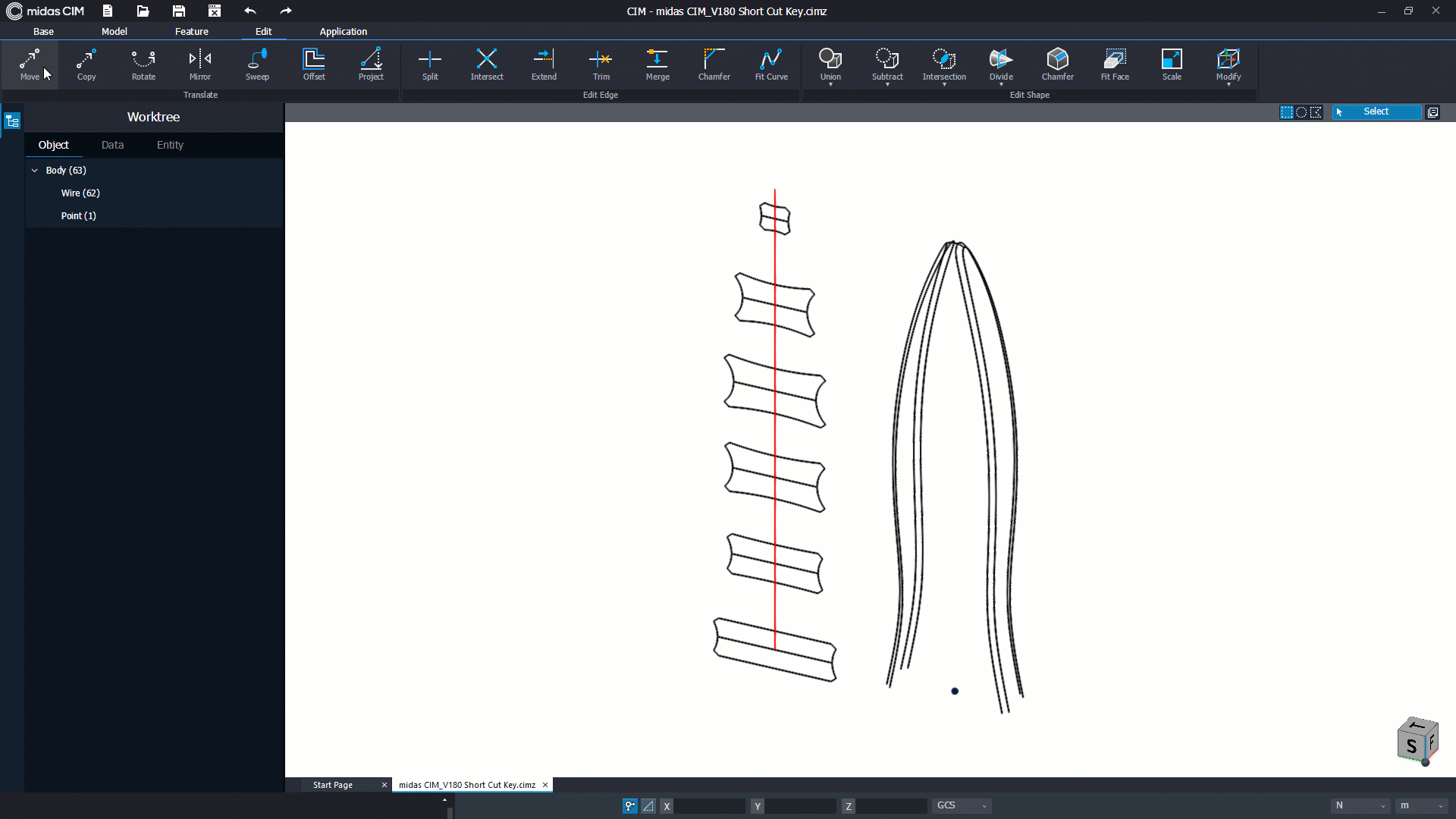

Snap Hold : 단축키 [ Shift ] 버튼을 누르고 있는 동안 누르는 시점의 스냅이 고정됩니다.
해당 기능 실행 시 스냅이 고정되어 마우스의 움직임과 분리됩니다.
View Point Hold : 단축키 [ Ctrl ] 버튼을 누르고 있는 동안 누르던 시점의 좌표가 오브젝트 중심으로 고정되어 회전합니다.
[Ctrl + Wheel + Move] 시 커서가 올라간 오브젝트를 중심으로 회전합니다. 커서가 오브젝트 위에 있지 않을 경우 가장 마지막으로 회전한 지점을 중심으로 시점이 회전합니다.
또한 View Option 에서 제공하는 특정 옵션들에 대하여 단축키를 사용하여 On/Off 및 전환할 수 있습니다.

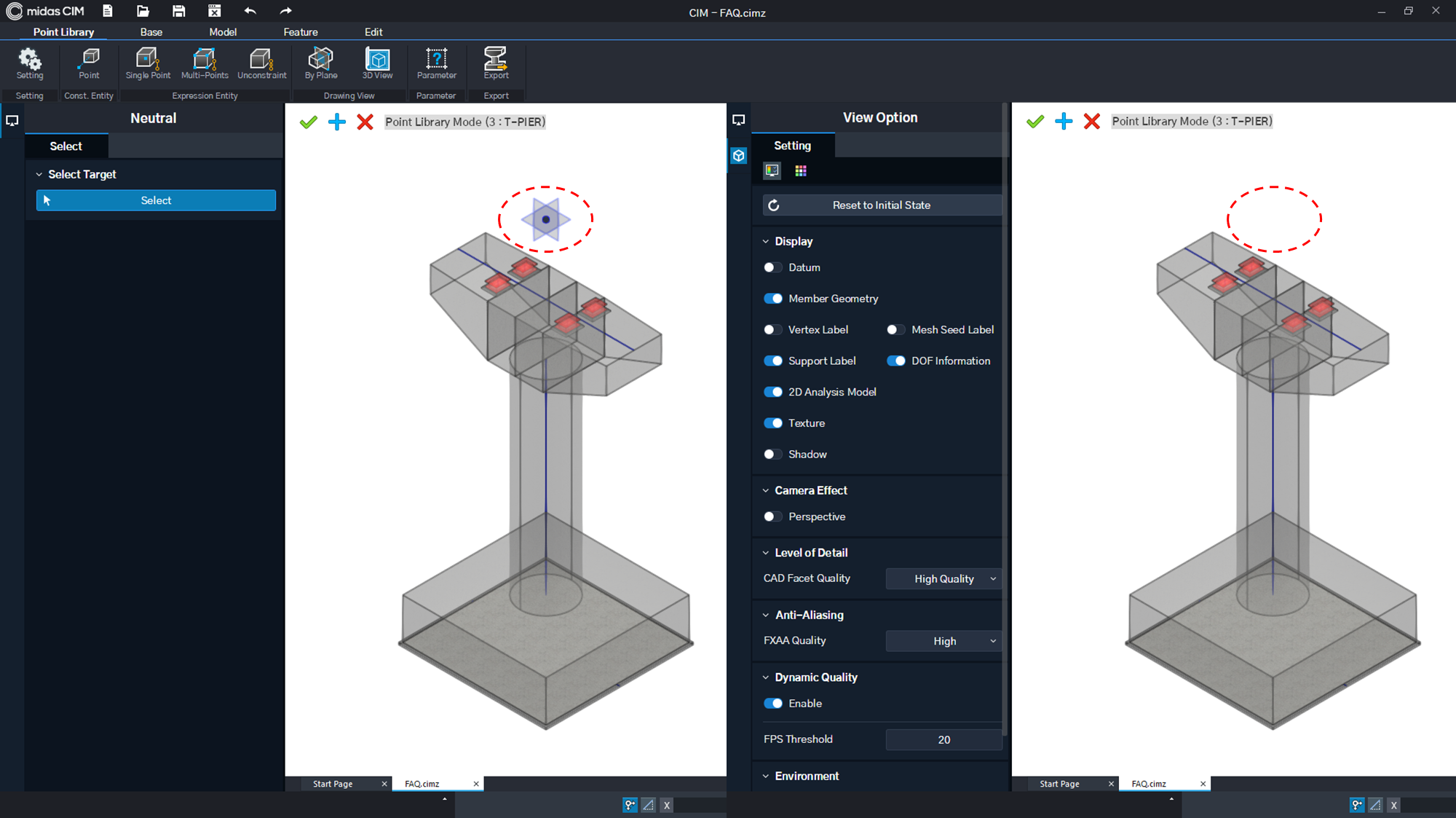

Datum On/Off : 단축키 [ Alt + D ] 기준점을 켜거나 끌 수 있습니다.
Perspective On/Off : 단축키 [ Alt + P ] 활성화할 경우 일반적인 각도보다 더 벌어진 광각을 적용해 모델이 좀 더 두드러지게 표현됩니다.

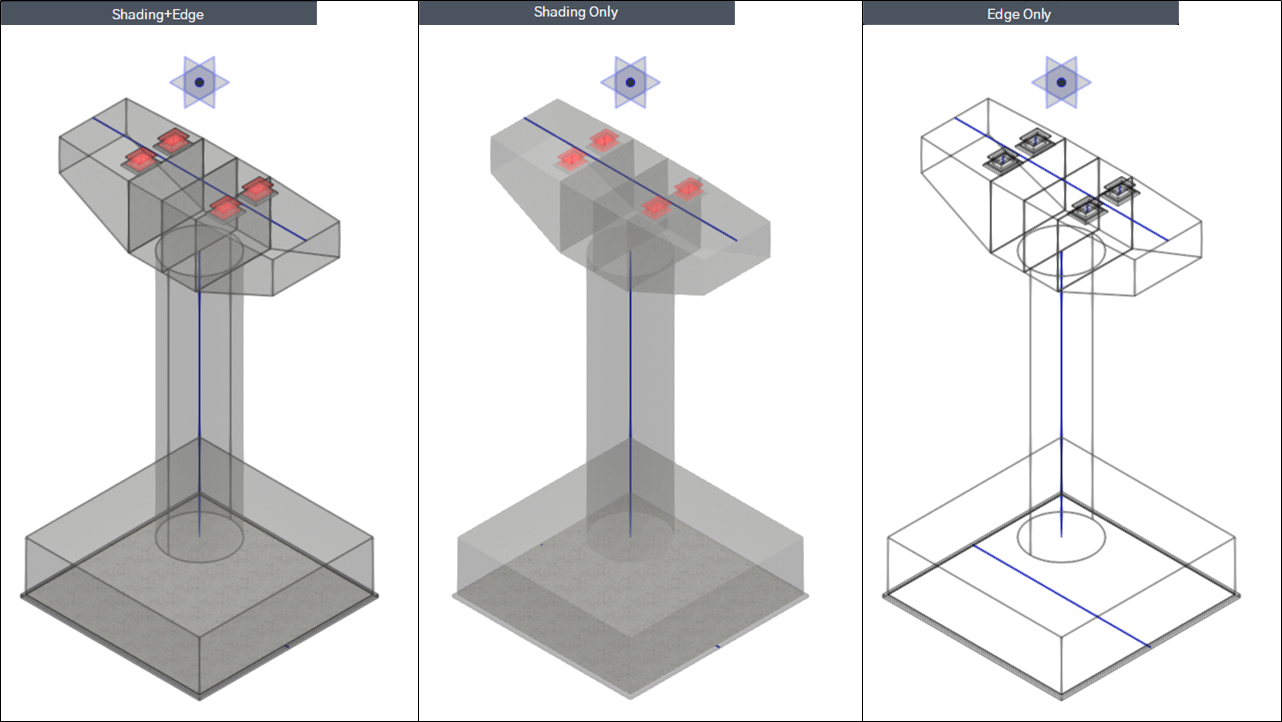

Display Mode Change : 단축키 [ Ctrl + D ] Shading+Edge / Shading Only / Edge Only 세가지 형태의 Display Mode를 전환합니다.
