질문
Hook와 Align Option이 CIM에서 어떻게 적용되는지 궁금합니다.
답변
Hook는 철근 단부에 갈고리를 생성하는 기능입니다. Align Option은 철근의 정렬 방식을 결정합니다.
이 문서는 Draw Rebar Mode에서 철근 배근 진행 간 Rebar Property내의 Hook와 Align Option이 동작하는 규칙에 대한 기술 문서입니다.
해당 문서에서는 철근들의 모델링 간 적용되는 Hook의 각 기능의 동작 및 활용 방법, 그리고 평면으로부터 정렬을 정의하는 Opiton들의 동작 규칙에 대하여 기술되어 있습니다.
Hook
Hook는 철근 단부에 갈고리 형상을 생성하는 기능입니다.
Hook Property는 두 기능으로 구분할 수 있습니다.

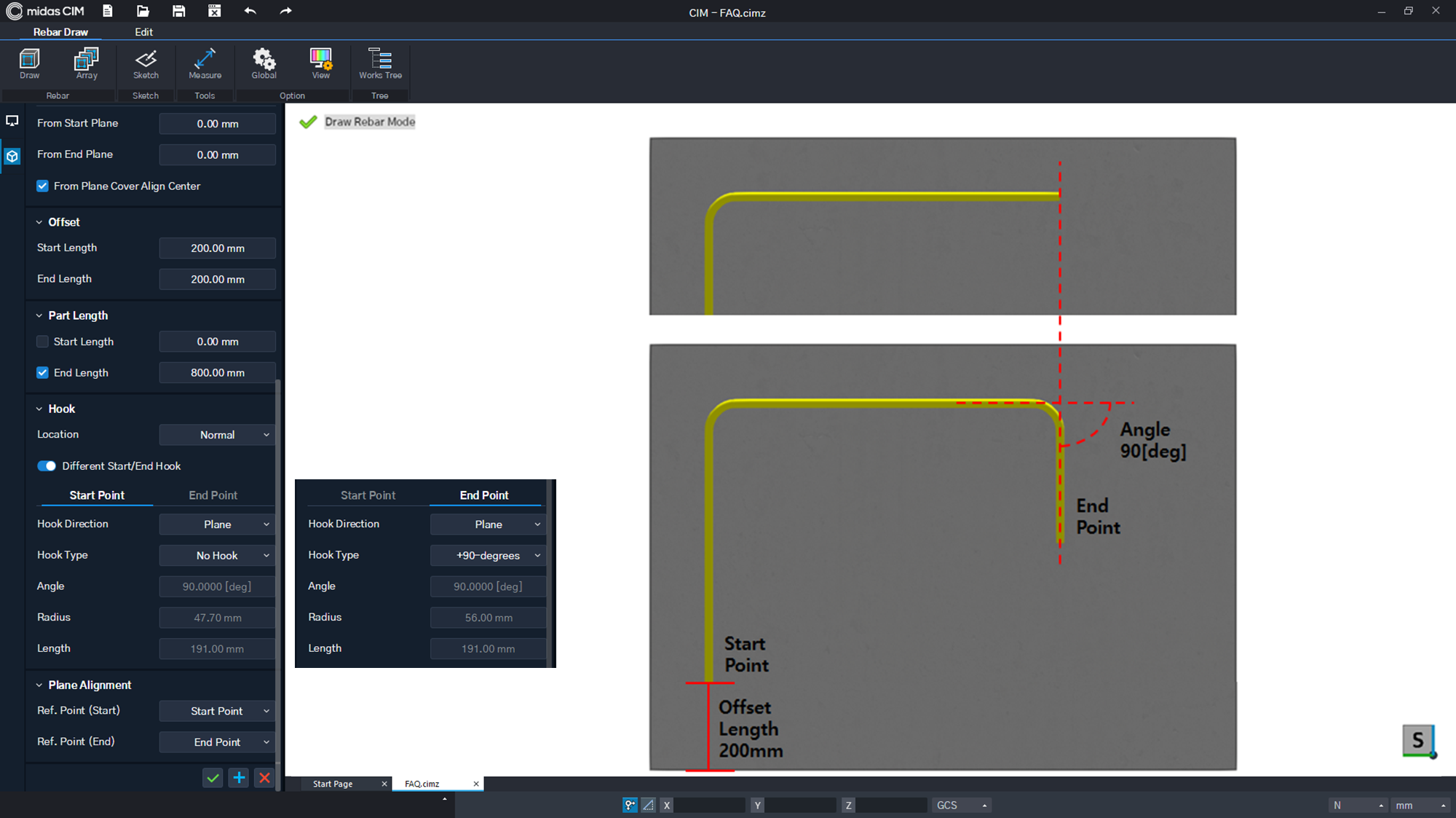

Different Start/End Hook 기능은 양 끝단의 갈고리의 설정을 다르게 하고싶을 때 활성화하는 기능입니다.
해당 기능을 활성화하게 되면 시작과 끝의 갈고리의 설정을 각각 입력할 수 있도록 Start Point / End Point 탭이 활성화 됩니다.

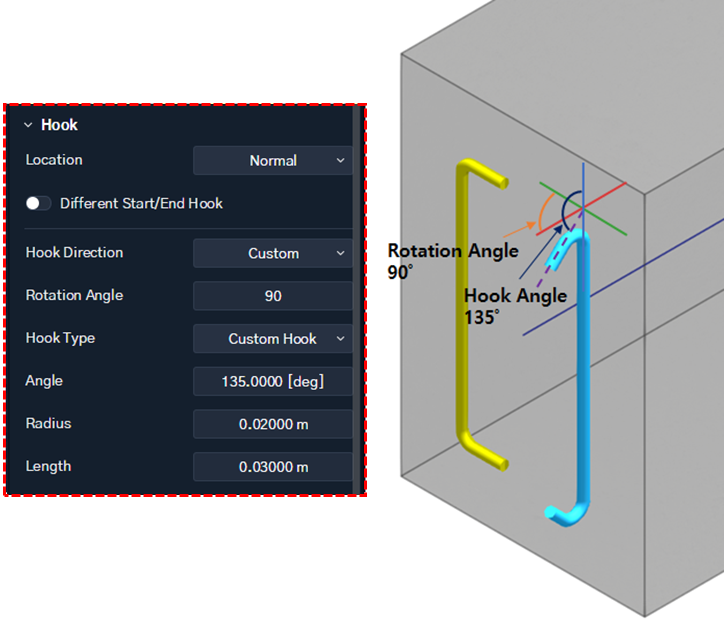

Direction
Rebar Property의 Direction은 Hook의 생성 방향을 규정하는 기능입니다.
ㆍPlane : 철근이 작도된 평면 상으로 Hook이 생성됩니다.
ㆍCustom : 평면이 아닌 방향으로 사용자가 지정한 Rotate Angle로 Hook이 생성됩니다.

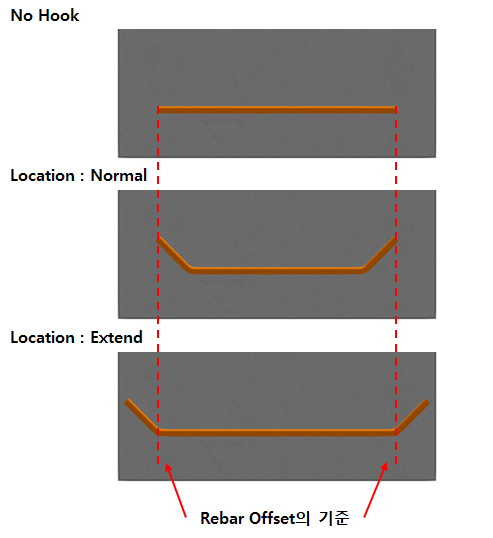

Location
Rebar Property의 Location은 Offset이 적용되는 위치를 결정합니다.
즉 Hook 가 생성되는 위치에 관한 기능입니다.
ㆍNormal : 철근 Line의 내측을 기준으로 Hook이 생성됩니다.
ㆍExtended : 횡철근 Line 외측을 기준으로 Hook이 생성됩니다.

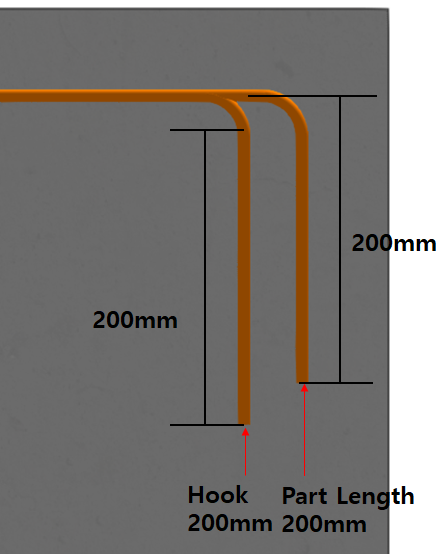

그림 3. Hook Length와 Part Length
Hook Length와 Part Length에 같은 입력값을 설정 하더라도 두 Property의 동작 규칙의 차이로 인하여 다른 형상이 나타나게 됩니다.
Hook Length의 경우 Hook Length를 Hook Bending Radius 의 곡선부 이후에 입력 값을
적용하게 됩니다.
하지만 Part Length의 경우 철근의 중심 선의 교점에서부터 Part Length를 적용하게 됩니다.
따라서 두 기능은 Hook Bending Radius만큼의 격차가 벌어지게 됩니다.
|
Hook Type : Hook 유형을 선택합니다. Hook Type에서는 Hook를 설정하지 않거나 각도에 또한 Custom을 선택하여 Hook Property를 사용자가 직접 입력할 수 있으며 Angle / Radius / Length 입력창이 활성화됩니다.
Radius : Hook의 곡률 반경을 입력합니다. Length : Hook의 길이를 입력합니다.
|
|

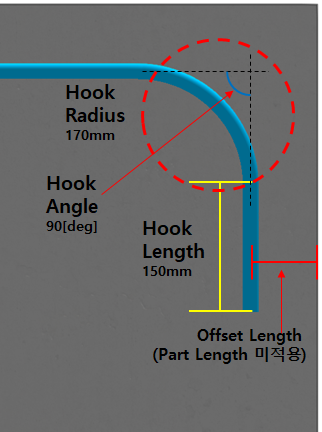

| 그림 4. Hook Angle / Radius / Length |
| 그림 5. Hook의 동작 규칙 |
Hook의 동작 규칙
Hook 는 앞선 모든 Property가 적용 된 이후에 활성화 되는 기능입니다.
즉 Offset, Part Length, Hook가 모두 설정 되있는 철근이라면 ① Part Length - ② Offset - ③ Hook
순으로 적용되며 ①, ② 과정에서 정해진 철근의 종점에 Hook를 생성하는 것입니다.
Location이 Normal로 설정되어 있을 때 Hook의 생성 위치는 철근의 직선부가 끝난 위치에서 더 나아가 Hook가 생성 되는 것이 아니라 Hook의 Angle각의 중심부가 앞선 모든 Property가 적용 된 상황에서의 철근의 끝 지점이 되는 것입니다.
(Location가 Extend일 경우에는 Part Length의 동작 규칙과 같습니다.)

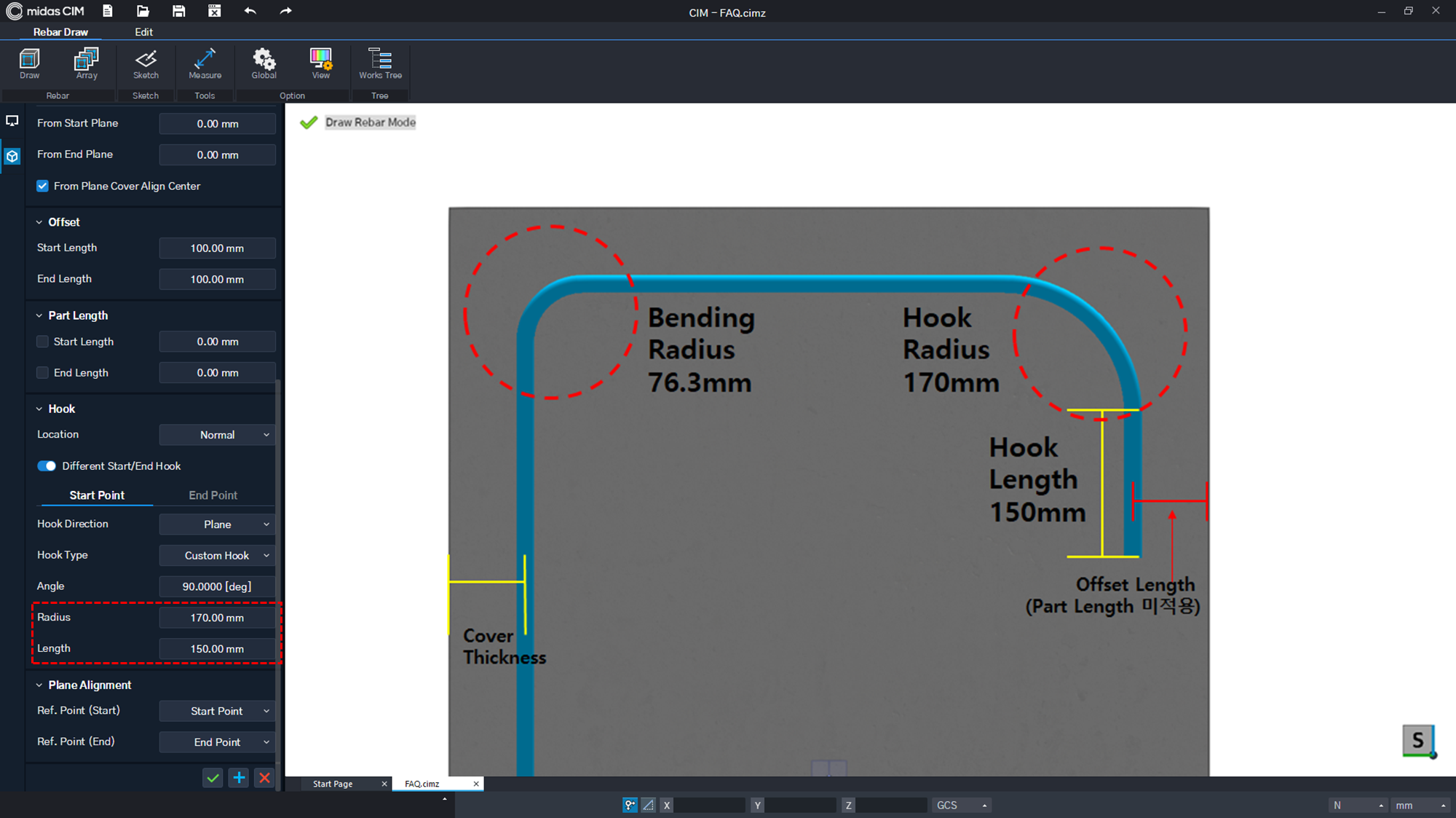

| 그림 6. Hook Radius와 Bending Radius |
Hook Radius 값을 Bending Radius와 별도 설정할 수 있는 특징을 이용하여 철근 내부의 곡률과 철근 단부의 곡률이 다른 형태의 철근을 모델링 할 수 있습니다.
평면으로부터 정렬 방식을 결정하는 Align Option은 총 2가지로 구성되어 있습니다.
ㆍ On/From Plane Cover Align Center
ㆍ Plane Alignment
On/From Plane Cover Align Center
Rebar Property의 Direction은 Hook의 생성 방향을 규정하는 기능입니다.

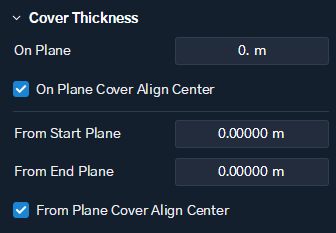

| 그림 7. On/From Plane Cover Align Center | 그림 8. Plane Alignment |
| 그림 9. On/From Plane Cover Align Center 동작 규칙 |
On/From Plane Cover Align Center는 Cover Thickness의 하단에 위치하고 있으며, On/Off 으로 기능을 활성화/비활성화 할 수 있습니다.
On/From Plane Cover Align Center 기능을 활성화시킬 경우 철근의 중심선을 기준으로 피복 값(입력 값)을 적용하고 비활성화 할 경우에는 철근의 최 외각으로부터 피복 값을 적용시킵니다.

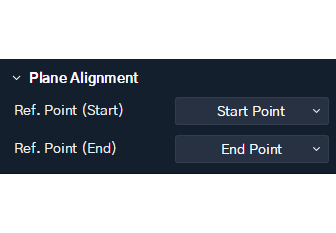

Plane Alignment
Plane Alignment기능은 철근 Property의 최하단에 위치하고 있습니다.
해당 기능은 Rebar(Start/End) Plane의 구속 기준점을 Geometric Line 위 시작점 / 중앙점 / 끝점을
선택하여 철근 그룹 재생성 시 정보로 활용하는 기능입니다.
즉 지금 객체 안에 배근되어 있는 철근의 Geometery가 변경되었을 때, Geometery의 어떤 점을 기준으로 형상 변환에 대응할 지 결정하는 기능입니다.

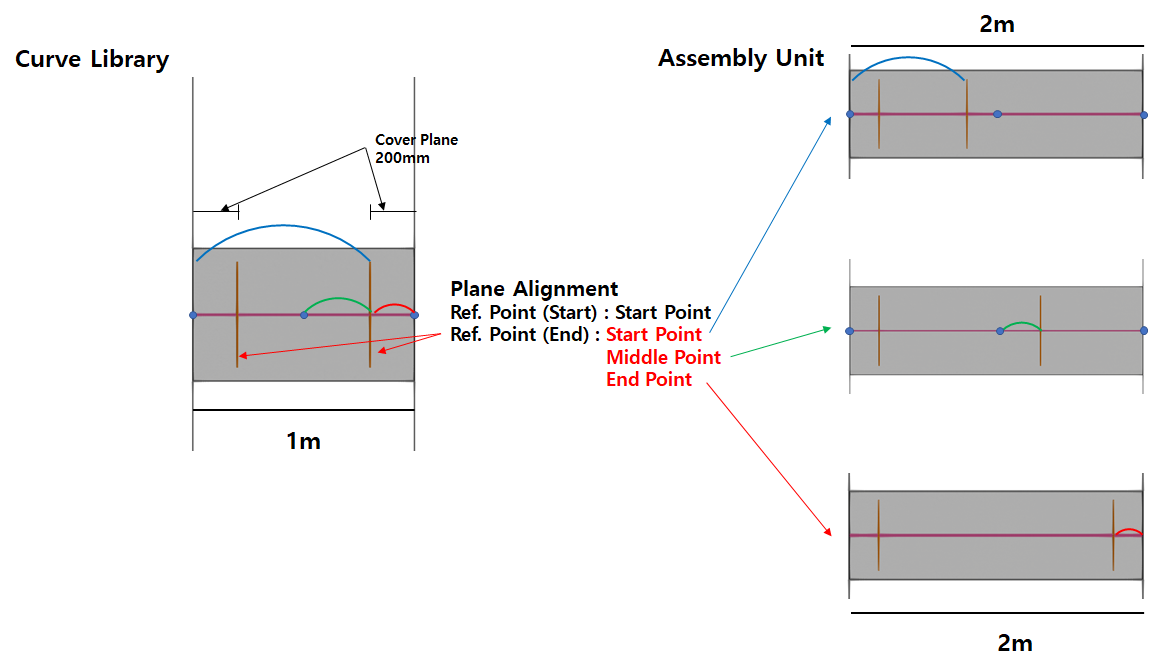

그림 10. 의 예시처럼 철근 배근이 완료된 1m의 Curve Library를 2m짜리 Assembly Unit에 할당할 때,
기준 점의 설정을 Geometery 상의 어느점을 기준으로 하냐에 따라서 다른 형상 변화가 일어나게 됨을
볼 수 있습니다.
