[CIM/Rebar] Longitudinal Rebar_Shape을 결정하는 규칙

질문

Longitudinal Rebar를 Array하면 철근이 의도와 다르게 Array됩니다.



답변

Longitudinal Rebar의 Spacing type과 Longitudinal Rebar Option 설정에 따라 다양한 배열 규칙을 정의할 수 있습니다.



Info

Longitudinal Rebar 기능을 통해 Transverse Rebar에 종속되어 배열되는 종철근을 쉽게 생성할 수 있습니다. 내용 이해를 돕기 위해 Transverse Rebar_Draw Point에 따른 Rebar Array Group  생성 규칙 문서 같이
보기를 추천 드립니다.

Longitudinal Rebar의 생성은 Transverse Rebar의 정반대로 진행됩니다.
Transverse Rebar는 평면상에 하나의 철근을 그린 다음 Path를 따라 배열시켜 Array group을 만드는데 반해, Longitudinal Rebar는 평면상에서 Spacing을 조정해 점철근 배열을 먼저한 후에 Spacing type[1]에 따라 각 Transverse Rebar에 그려진 점을 잇는 철근을 생성해 Array Group을 만들게 됩니다.

Longitudinal Rebar의 Array Option은 두 가지가 있습니다.[2]

[1] Spacing Type에 따른 Array
Longitudinal Rebar는 Spacing Type에 따라 Array 결과가 달라지는데 내용은 아래 예시와 같습니다.

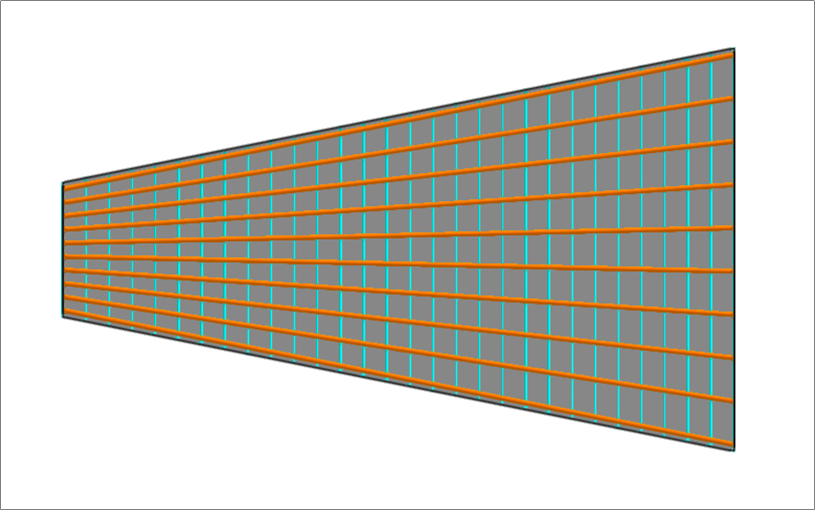

그림과 같이 배근된 모델의 Array 결과는 다음과 같습니다.

Spacing type : Spacing (Uniform Max., Pattern) - 0.2m

각 Transverse Rebar의 2Point 영역 사이에 0.2m마다 하나씩 생성되는 점을 이어 철근을 그립니다.
(Transverse Rebar의 연장으로 인해 0.2m 간격의 Longitudinal Rebar가 하나씩 추가됨.)

Setting 값에 따라 형상은 달라질 수 있습니다.

Spacing type : By Number - 10

각 Transverse Rebar를 10등분 한 점을 이어 철근을 그립니다.

Spacing type : User Defined - 9@0.2

각 Transverse Rebar의 First point로부터 0.2m 간격으로 생성된 9개의 점을 이어 철근을 그립니다.
(입력한 개수만큼의 철근만 입력한 간격으로 생성됩니다.)

[2] Longitudinal Rebar의 Array Option
1. Follow Path
   : Start Plane에 배치된 Longitudinal Rebar를 그대로 Array Path 따라 Sweep하여 생성
2. Follow Transverse
   : 최초 그려진 2-Point를 참조하여 Transverse Rebar의 형상 변화에 따라 움직이는 Point를 Spline으로 이어서 생성

Follow Path 방식은 직관성이 높아 사용자가 쉽게 인지할 수 있지만 Follow Transverse 방식은 최초 사용된 Point에 따라
Array 형상이 바뀌기 때문에 정확한 이해[3]를 바탕으로 한 초기설정을 통해 작업이 진행되어야 합니다.

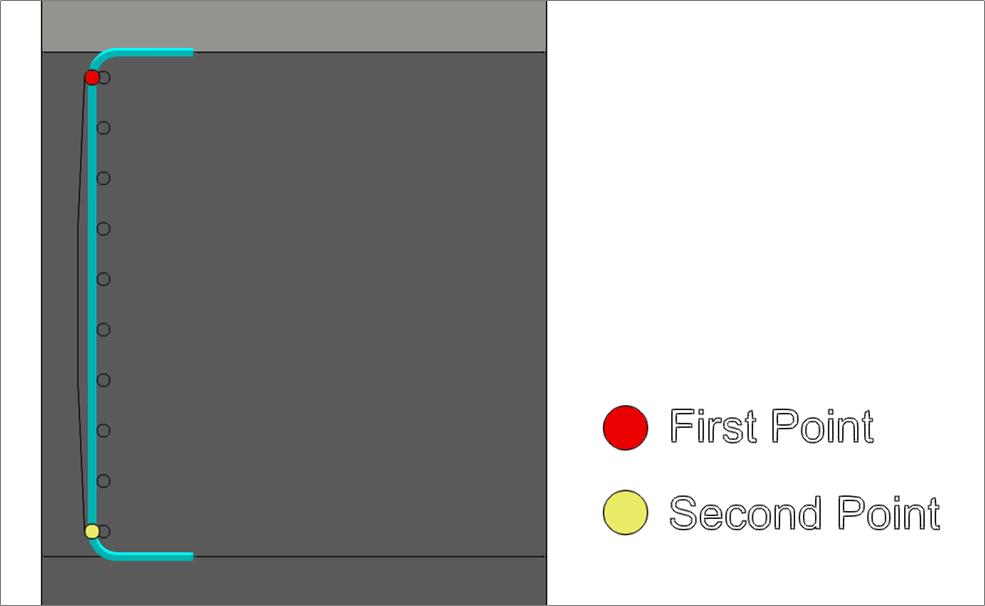

[3] Follow Transverse에서 2Point의 역할
1. First Point
    : Longitudinal Rebar의 Path, Rebar Spacing의 시작점
2. Second Point
    : Rebar Spacing의 끝점 여기서 Rebar Spacing의 영역에 따라 Pattern Spacing시 철근이 추가될 영역,
      By Number시 각 철근이 뻗어 나갈 범위 등이 정해지므로 중요한 역할을 합니다.

배열된 Longitudinal Rebar의 Array시 Shape 결정은 Transverse Rebar에서 Array가 Edge위의 Ratio를 따르는 원리와 동일한
규칙이 적용됩니다.
Transverse Rebar를 하나의 Edge로 보았을 때 그 위에 존재하는 2Point이기 때문입니다.

아래의 Array 예시를 통해 알아보겠습니다.


Case 1.
Rebar Shape(2Point)를 고려하지 않고 순차적 배열 후 Follow Transverse

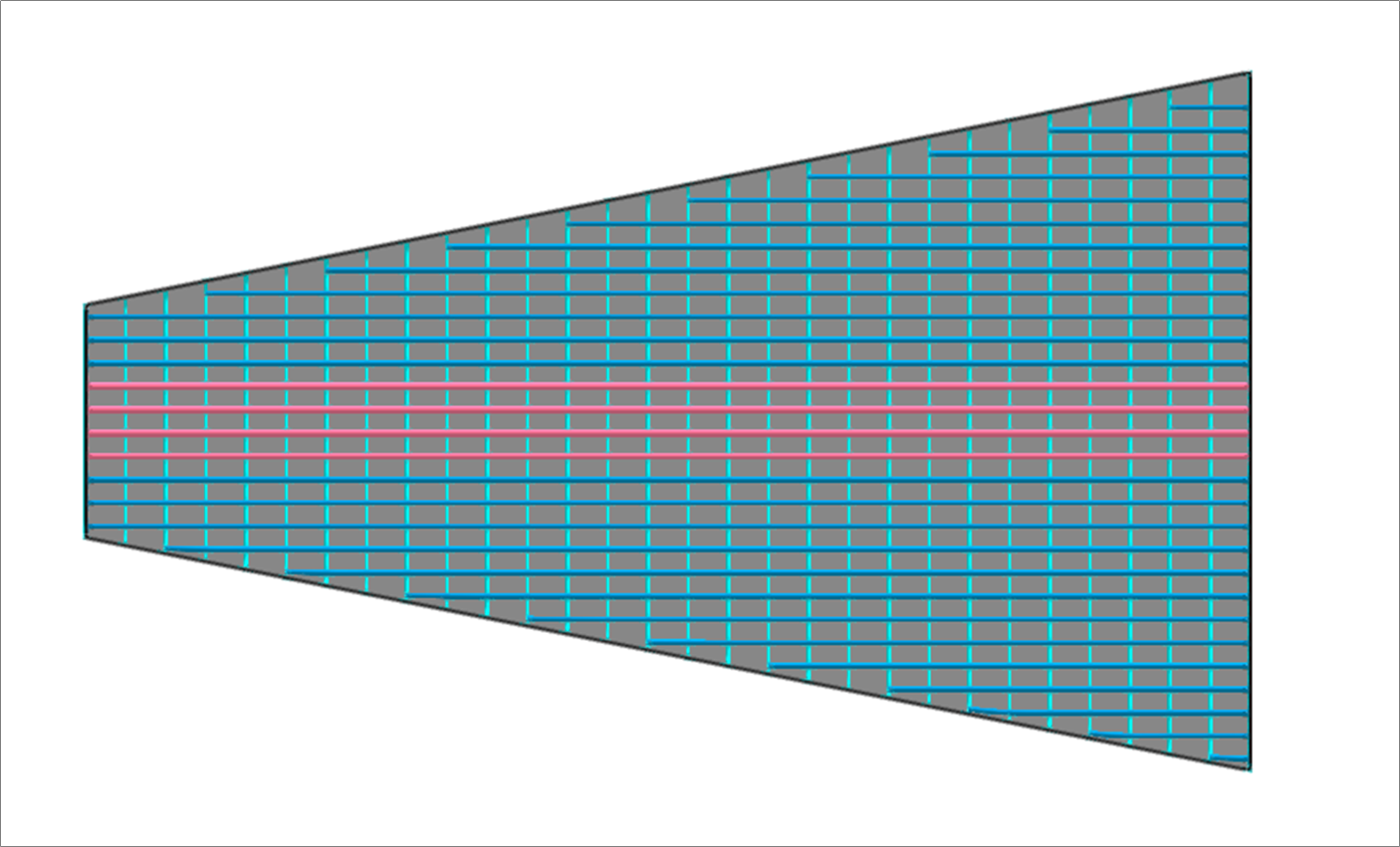

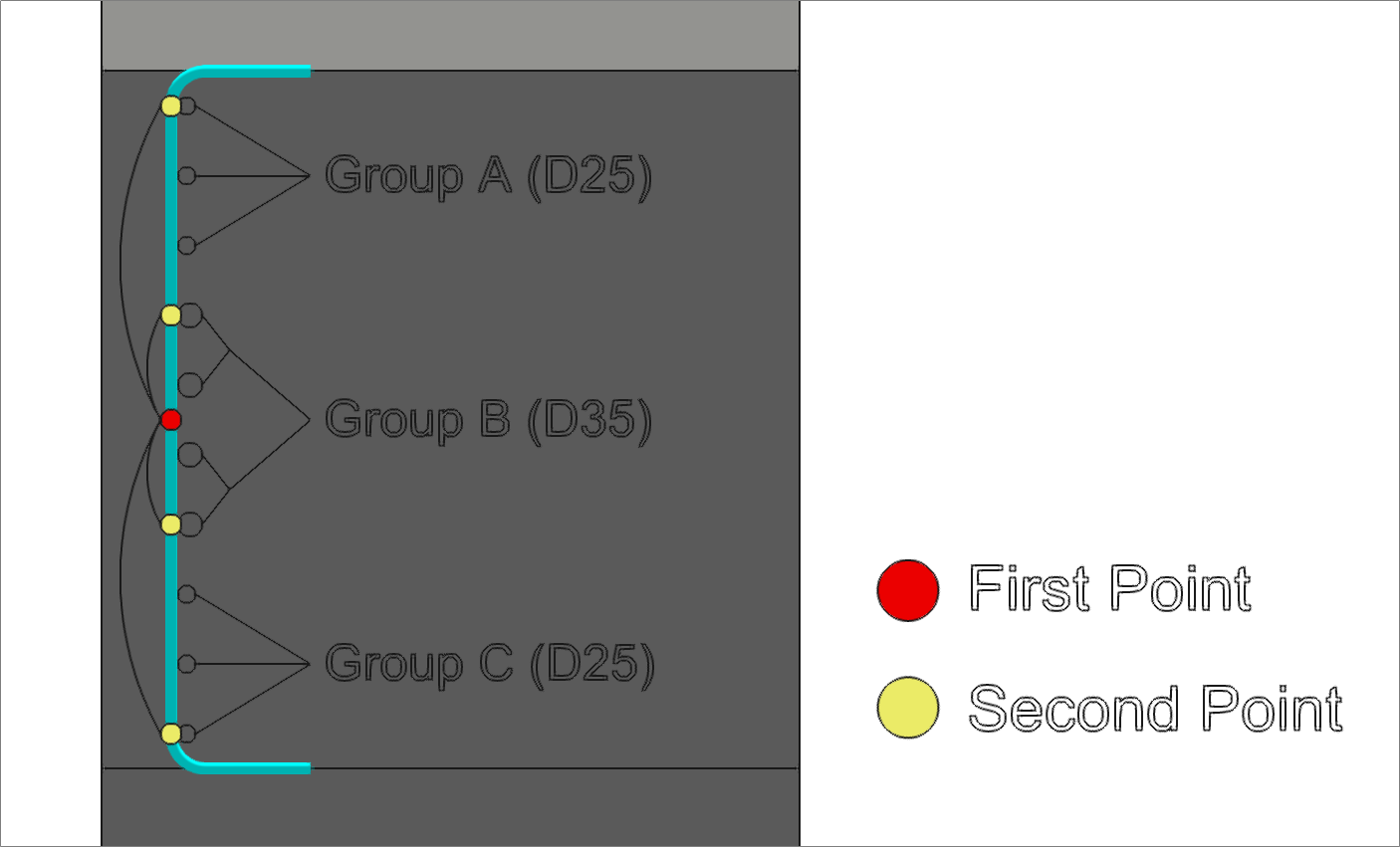

그림. 1 사용자의 작업진행 방향으로 그린 Longitudinal Rebar 그림. 2 Follow Transverse Option을 선택한 Array 결과


그림.1은 위에서 아래로 정확한 위치를 2Point로 찍어가며 직경변화에 따른 철근을 배열한 상태입니다.
CAD의 배근작업 진행과 비슷한 방식일 텐데 CIM에서는 2Point가 철근의 정보 기반이 되기 때문에 3D Model을 구현하기 위해서는 적절한 방법이 아닙니다.

2Point가 Transverse Rebar의 변화 형상의 Ratio를 따라 움직이며 배근이 되는 것을 확인할 수 있습니다.


Case 2.
적절한 2Point와 Array Option을 선택

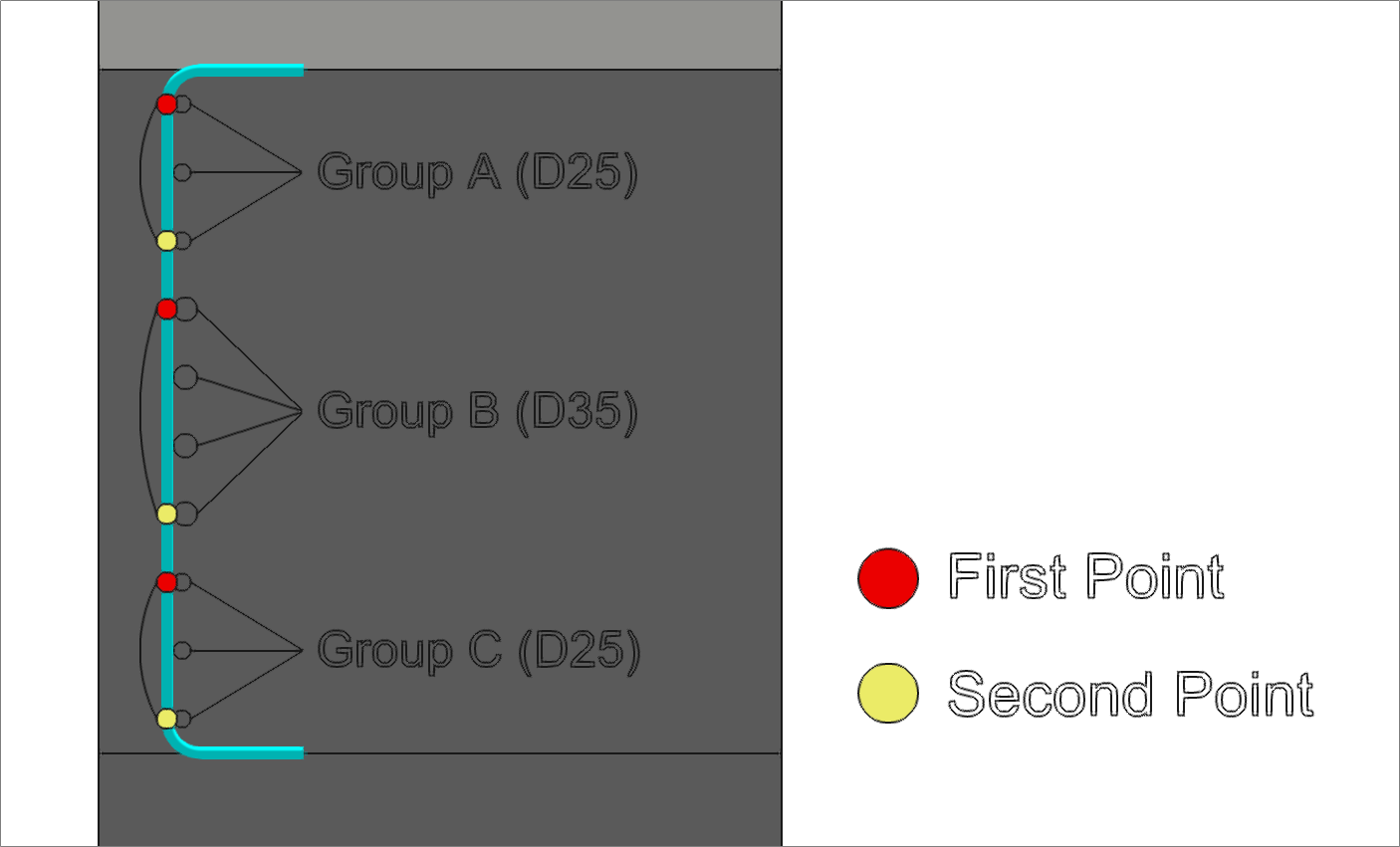

그림. 3 First Point를 Transverse Rebar의 중심으로
선택하여 그린 Longitudinal Rebar

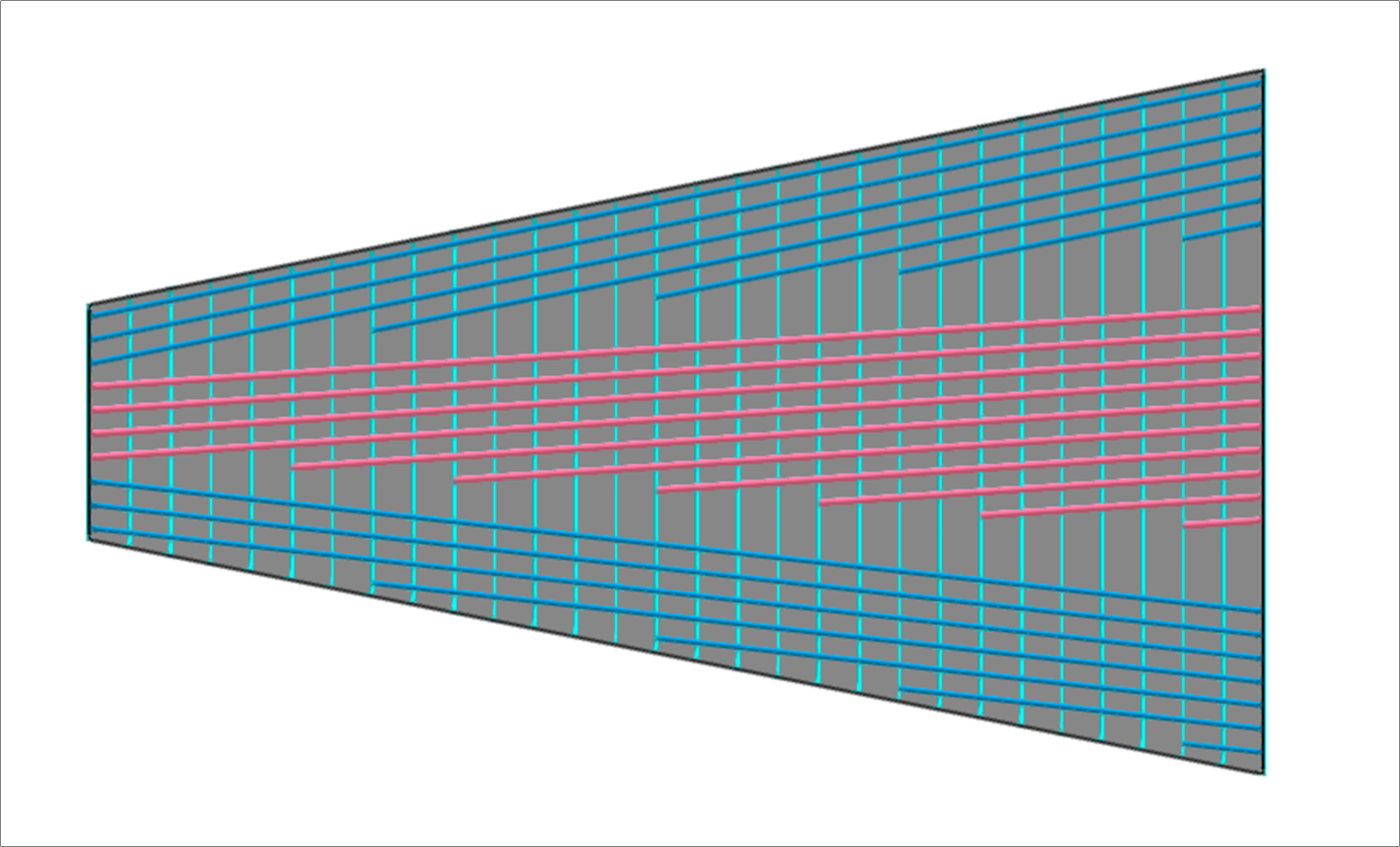

그림. 4 Group B 철근만 Follow Path로 선택한 Array 결과



그림. 3을 보면 모든 Longitudinal Rebar 2Point의 First Point가 중심점으로 동일한 것을 확인할 수 있습니다.
이는 Array option을 Follow Transverse로 했을 때 생성될 Longitudinal Rebar의 Path를 정중앙을 잇는 직선으로
만들기 위해서 입니다.

이렇게 Longitudinal Rebar에서 Shape을 결정하는 정보 규칙에 대해 충분히 이해한 다음 작업을 진행하면 다양한 Case에 대해
사용자가 원하는 형상에 대응하는 철근 Modeling 작업이 가능할 것입니다.
