질문
탄성 연결 부재를 생성하고 싶습니다.
답변
Elastic Link 기능을 통해 해당 작업을 수행할 수 있습니다.
3D Modeling에서 해석시 필요한 boundary Link 조건을 설정하는 기능으로서, 탄성 연결 부재를 생성합니다.
해석 모델 Export시 CIVIL 프로그램 경계 조건 요소로 연동됩니다.
아래의 예시를 통해 알아보겠습니다.
1) Structure > Elastic Link 선택합니다.
2) Create tab에서 Start, End Vertex 를 선택합니다.
3) Vertex 선택 완료 후 Stiffness 값을 입력합니다.

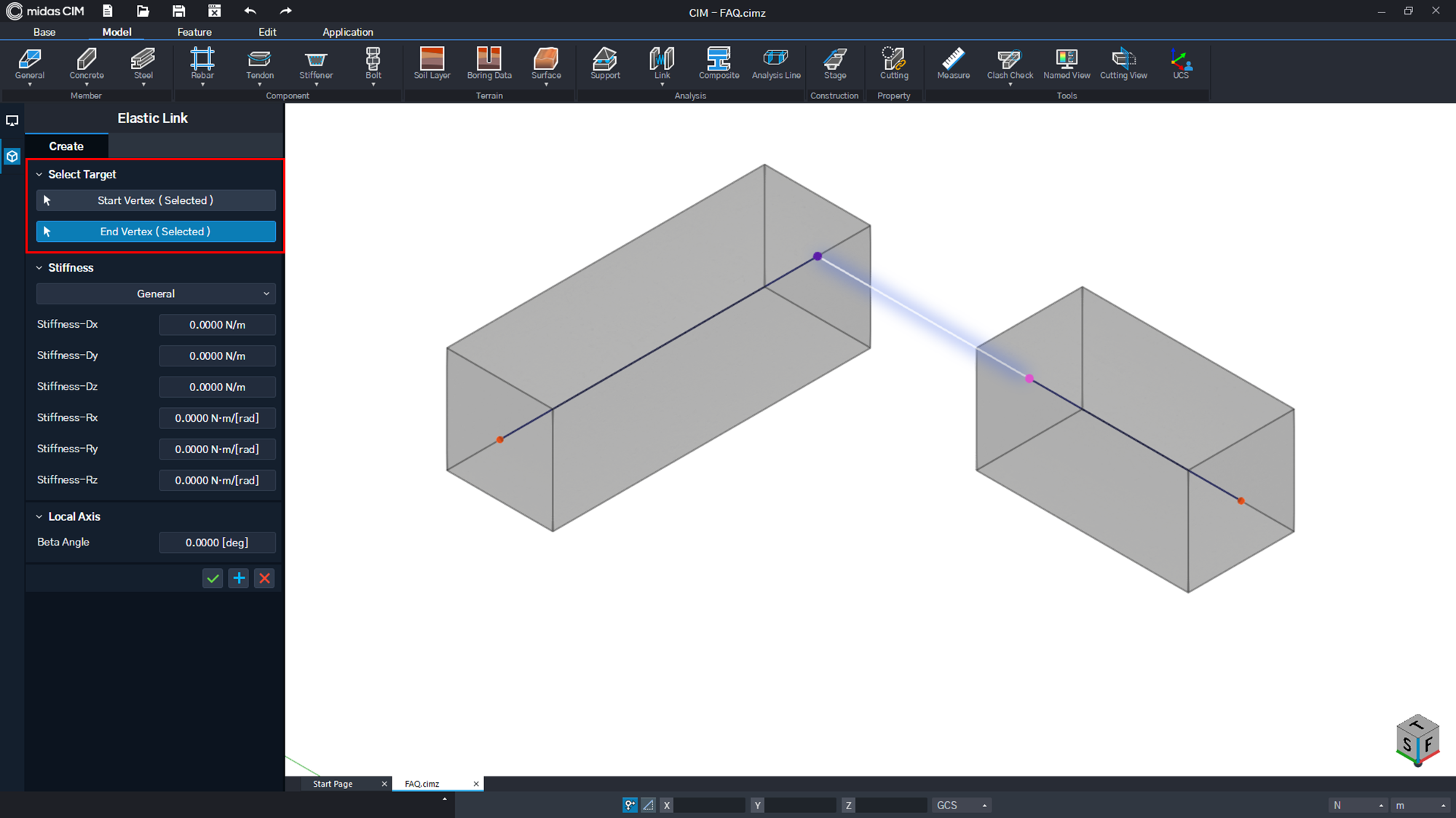

| 그림. 1 Elastic link 적용화면 | 그림. 2 Elastic Link Property 설정화면 |
참고사항 :
해석라인(Cardinal point line)을 가진 Member 요소에서만 설정이 가능합니다.
Link Type는 General, Rigid, Tension only, Compression only를 지원합니다.
