질문
3D 단면(도면)은 어떻게 생성하나요?
답변
CIM 에서 작성한 모델을 이용하여 화면에서 보이는 임의의 각도를 기준으로 3D 도면 연동을 설정하는 3D View Tool 을 사용
하시면 됩니다.
CIM-3D View에서 생성한 단면의 3D 도면 정보를 midas Drafter로 연동하여 CAD 환경에서 도면화를 하는 과정으로,
예를 들면 다음과 같은 작업이 가능합니다.

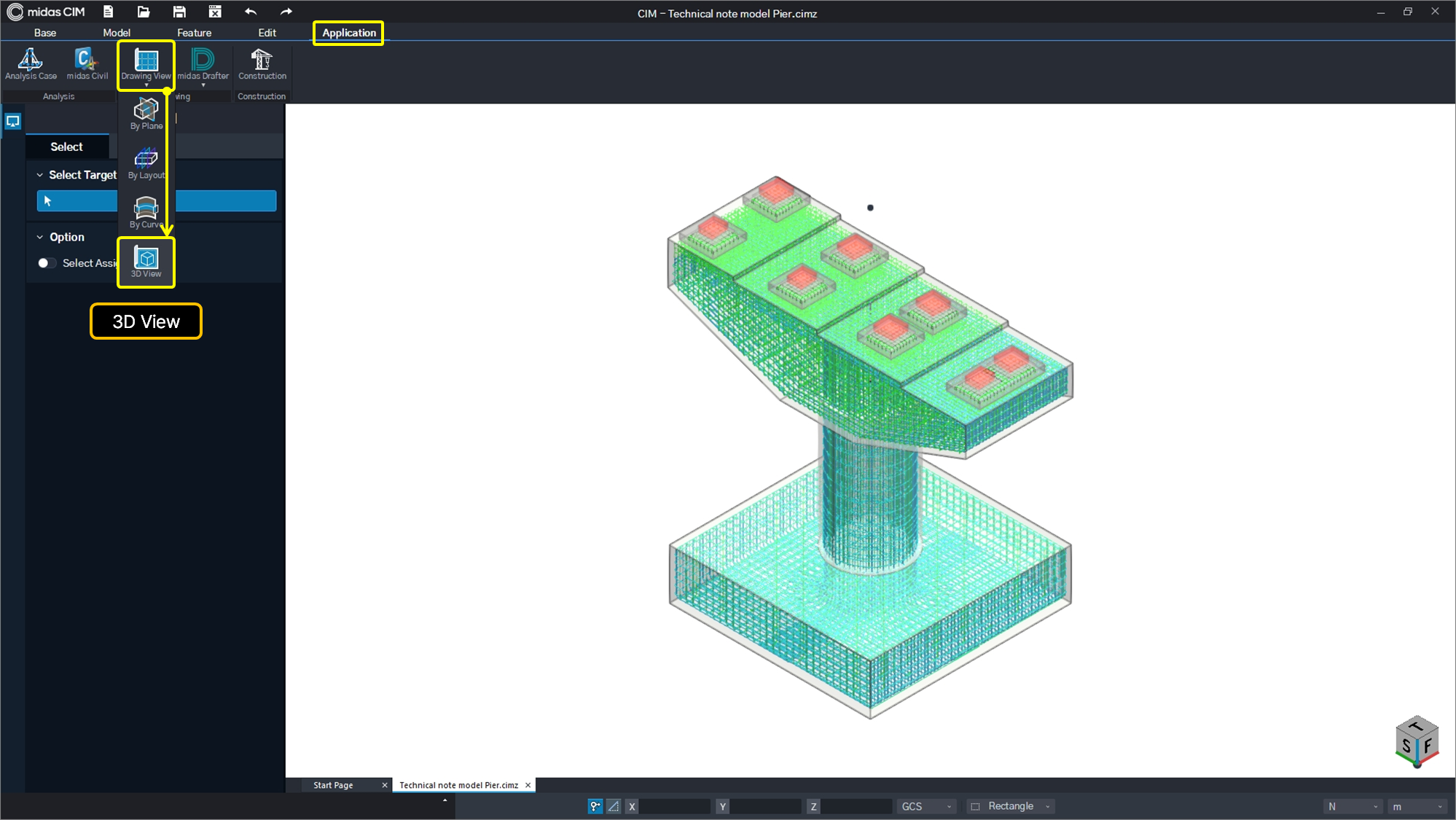

| 그림.1 3D View 설정 도구 |
Application > Drawing View > 3D View 로 진입합니다.

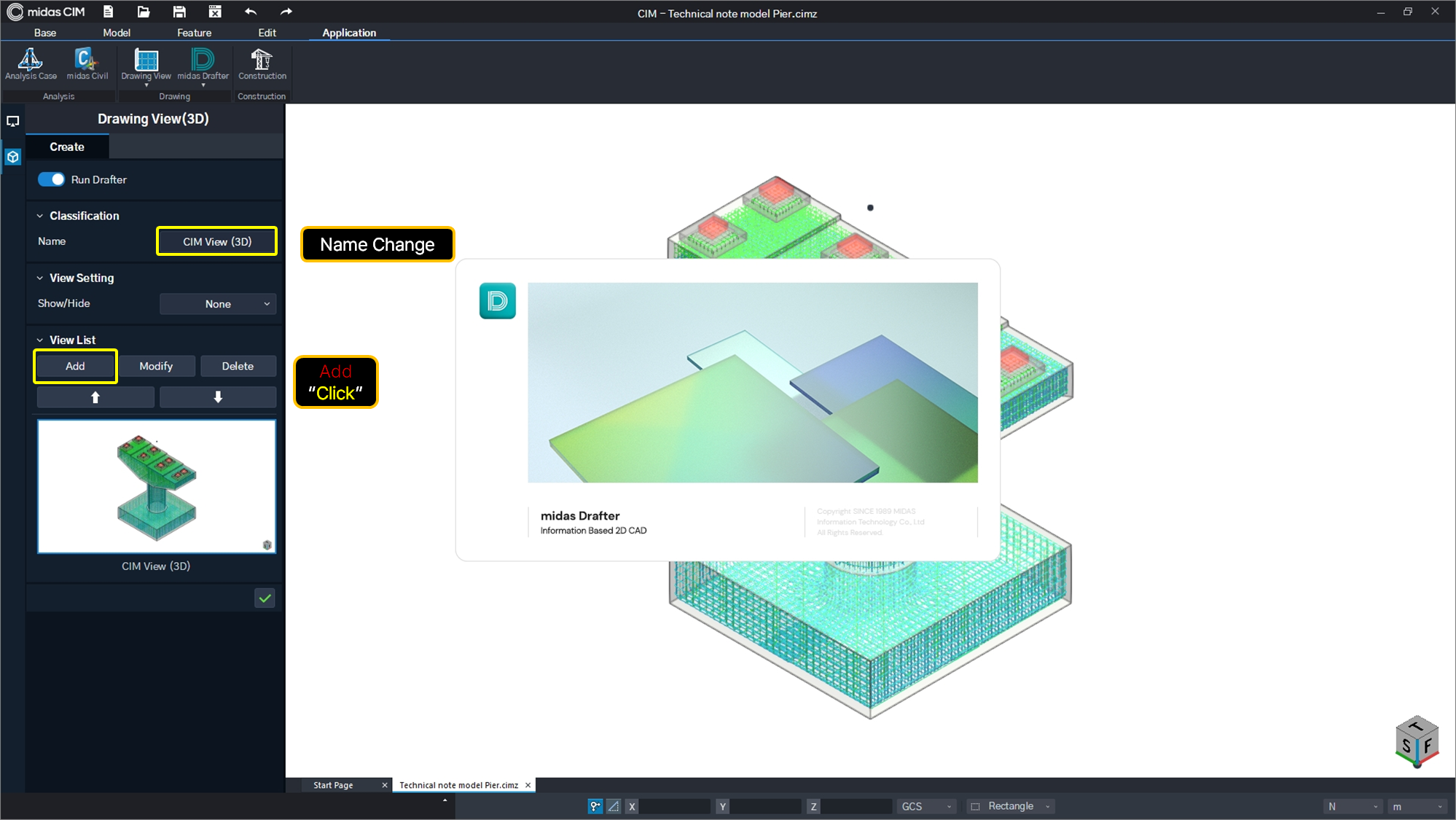

| 그림.2 3D 단면 View 추가 |
모니터 화면에서 보이는 CIM 모델을 도면으로 연동하고자 하는 임의의 각도를 맞추어 줍니다.
Info
Classification : CIM에서 생성할 단면의 이름을 변경하여 적용 할 수 있습니다.
(도면 연동 후 최초 생성된 단면 이름의 변경은 CIM에서만 수정 가능합니다.)
View list의 Add 를 클릭하면, midas Drafter 프로그램이 Update 되어 연동이 됩니다.

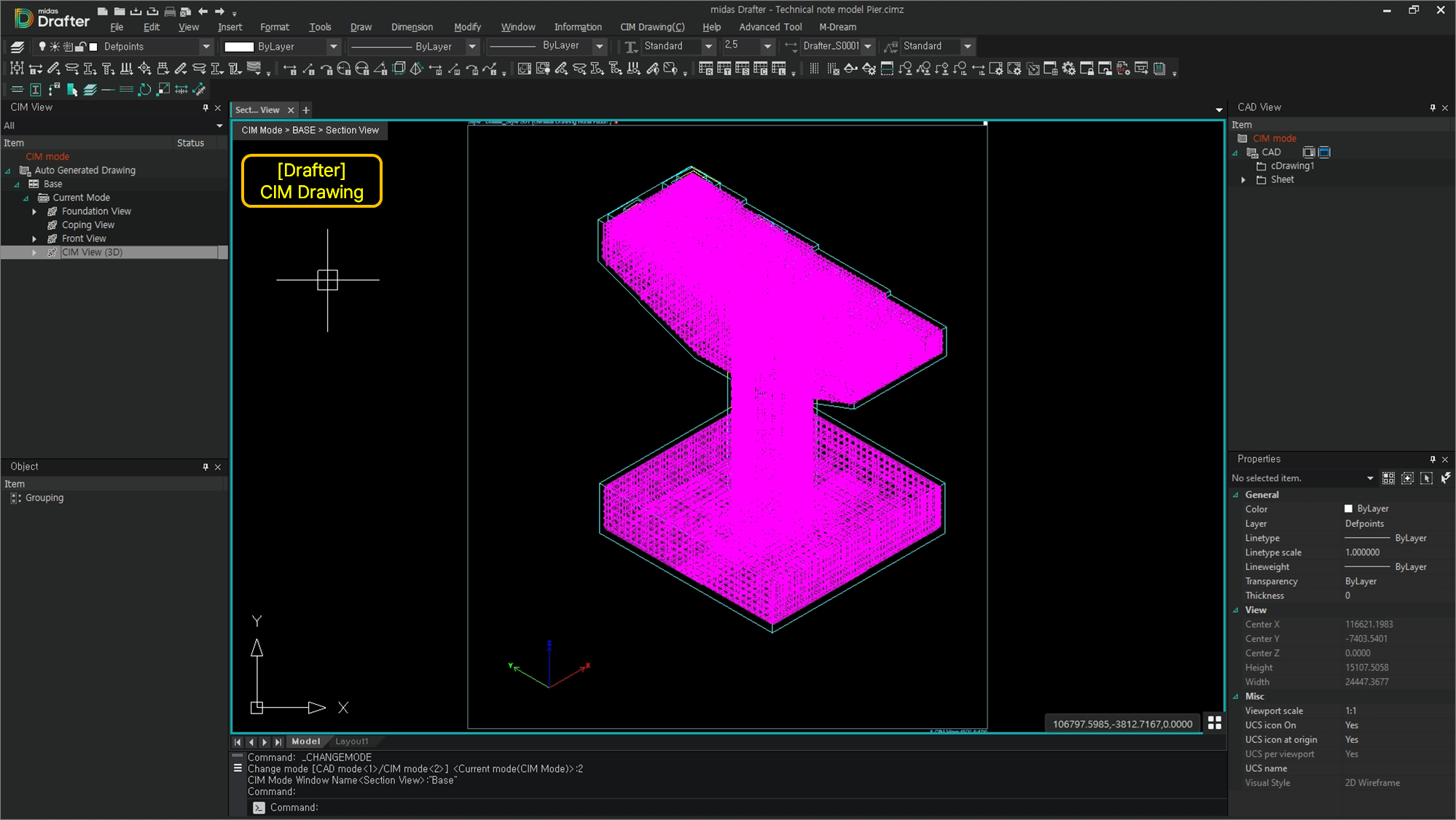

Drafter의 CIM View 모델공간에서 CIM에서 생성한 단면을 확인할 수 있습니다.
| 그림.3 Drafter 도면 연동 |
