질문
Work Type은 어떤 기능인가요?
답변
공종 및 분류 체계에 대하여 정의하여 수량 공종별 집계표를 구성하는 역할을 합니다.
Work Type의 기능은 사용자 환경의 수량 공종별 집계표 구성을 위한 Tool 입니다.
Work type은 Structure 기능과 Field 기능으로 구성됩니다.
Structure 기능
: CIM에서 제공하는 모든 Type의 객체가 계층 구조를 가질 수 있도록 분류 체계를 설정하는 기능입니다.
Field 기능
: 객체의 재료 Type에 따라 규격을 설정하는 기능입니다 따라서 CIM에서는 작성되어 있는 모델을 기반으로
하여 재질 / 재료별 수량산출서의 집계표을 만들 수 있습니다.
Step 1. Work Type의 구성입니다.
|
|

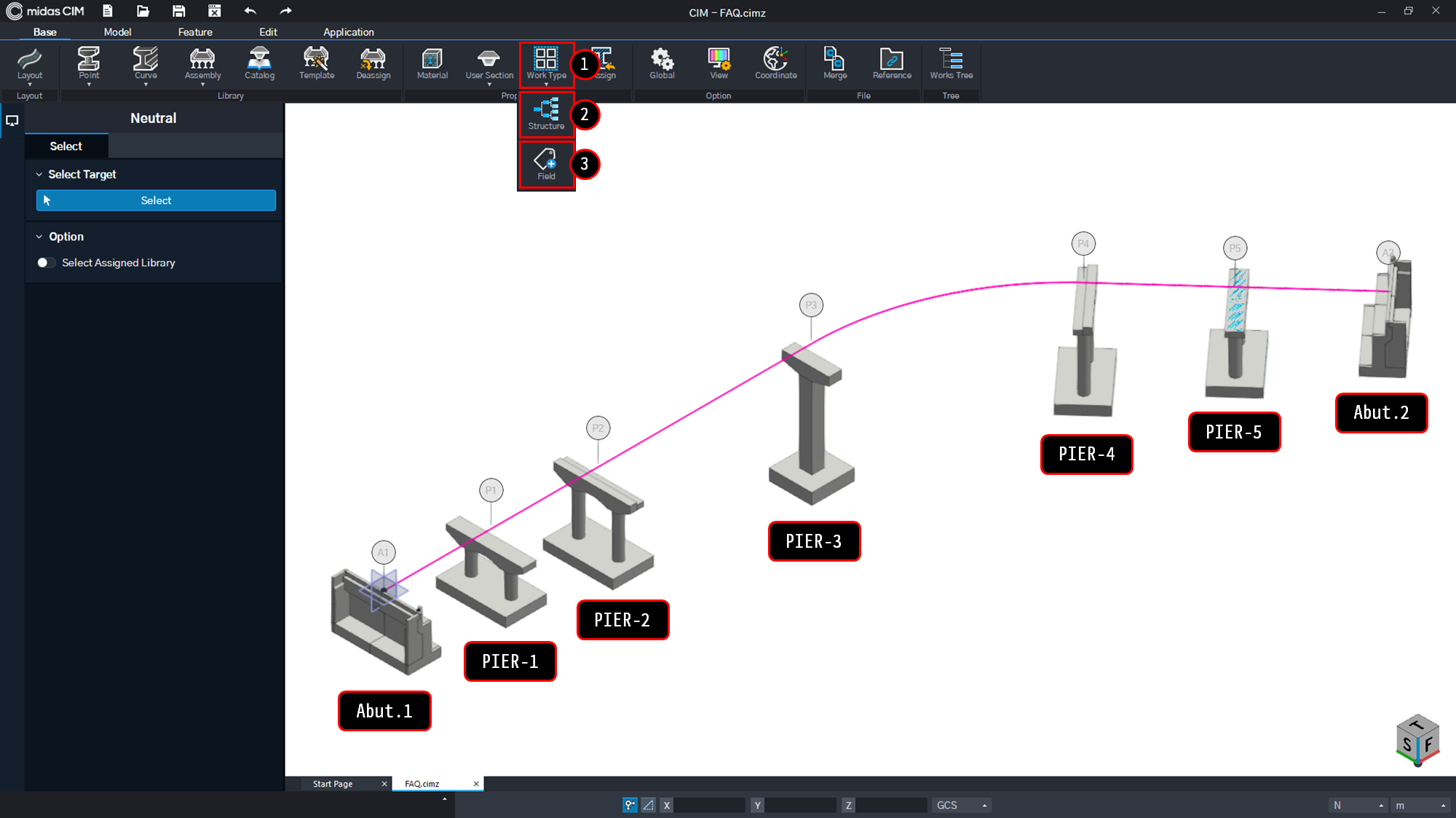

| 그림. 1 Work Type의 구성 |
ㆍ교량 하부 구조물의 모델을 대상으로 수량 산출을 위한 설정 방법입니다.
Base mode > Property > Work Type
① Base mode > Property > Work Type
Work Type은 수량산출서를 구성하고 수량의 산출범위 체계를 설정하는 Tool 입니다.
Work Type을 클릭하면 하위 기능으로 Structure와 Field의 설정단계로 이동할 수 있습니다.
② Base mode > Property > Work Type > Structure
수량산출서를 구성하는 구조 체계를 만들 수 있는 Tool 입니다.
[수량산출서 생성시 Excel 연동을 통해 나타나는 Excel의 Sheet 구성체계와 같습니다.]
③ Base mode > Property > Work Type > Field
수량산출서에 나타나는 객체 Type에 따른 공종, 규격을 설정하는 기능입니다.
Step 2. Work Type 의 Structure 입력 방법을 설명합니다.
아래의 그림과 같이 하부구조물 [교대/교각]을 구성하고 있는 예제를 가지고 설명을 진행합니다.

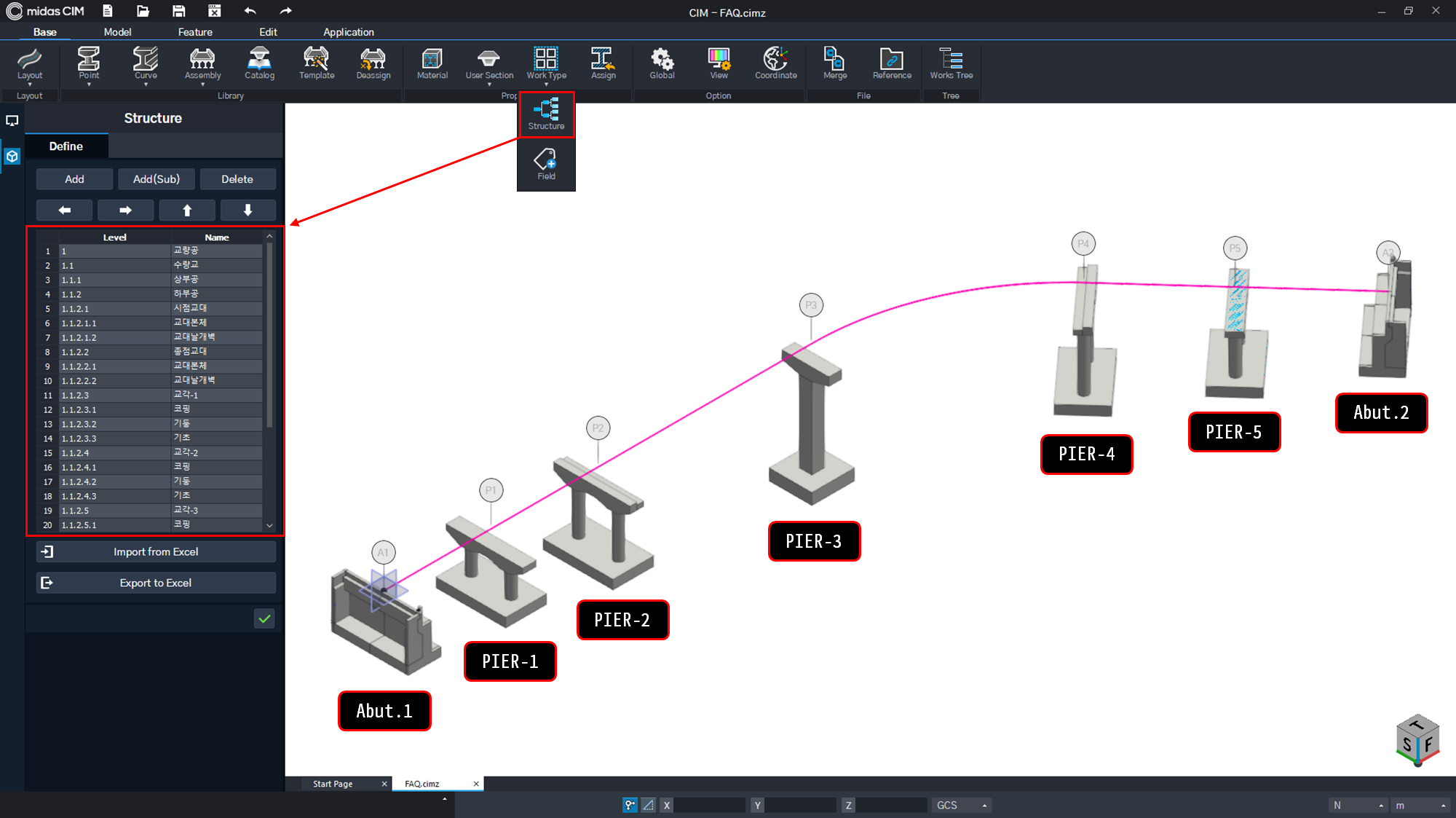

| 그림. 2 Structure 분류체계 |
그림. 2 의 Structure 분류 체계를 통해 구조물의 수량 산출 범위를 지정할 수 있으며, 분류체계는 사용자화 하여 입력 가능합니다.
그림의 예) 에서는 교량 - 하부 구조물을 기준으로 작성되었습니다.
1단계 – 1 교량공
[상위분류 체계 1단계 입니다. 교량 공종을 위해 분류하였습니다.]
2단계 – 1.1 수량교
[상위분류 체계 2단계로서 교량의 이름을 정의하여 분류하였습니다.]
3단계 – 1.1.1 상부공
[상위분류 체계 3단계로서 교량 구조물을 기준으로 상부공을 나타내었고, 상부 구조물 기준으로 하위 체계
를 추가할 수 있습니다.]
3단계 – 1.1.2 하부공
[상위분류 체계 3단계로서 교량 구조물을 기준으로 하부공을 나타내었고, 구조물 속성에 입력가능한 분류체계를 구분하였습니다.]
4단계 – 1.1.2.1 시점교대 – 1.1.2.1.1 교대본체, 1.1.2.1.2 교대날개벽
[상위분류 체계 4단계로서 교대 구조물 하위분류체계로 구분하였습니다.]
4단계 – 1.1.2.3 교각-1 – 1.1.2.3.1 코핑, 1.1.2.3.2 기둥, 1.1.2.3.3 기초
[상위분류 체계 4단계로서 교각 구조물 하위분류체계로 구분하였습니다.]
Step 3. Work Type 의 Field 입력 방법을 설명합니다.
Work Type > Field의 설정은 모델이 가지고 있는 속성 정보를 이용하여 수량 관련 공종, 규격을 설정하는 기능입니다.
| 그림. 3 Field 구성체계 (콘크리트) |
그림. 3 의 Field 구성체계 (콘크리트)를 예로 들면,
[ 강도 / Material ] 을 입력 및 선택
콘크리트 구성체계에 강도라는 이름을 입력하고, Fied Type에 Material 을 선택하여 재료의 속성 정보를
그대로 사용할 수 있도록 합니다.
[ 타설 / User Defined ] 을 입력 및 선택
콘크리트 타설이라는 이름을 입력하고 Fied Type에 사용할 User Defined 타입을 선택합니다.
User Defined을 선택할 경우, 아래의 Item > Name 값에는 예를 들어) 펌프카 타설 (0~15m) 라는 Tag를
붙여 주면 수량산출서 집계 양식에 입력한 Tag가 표시됩니다.

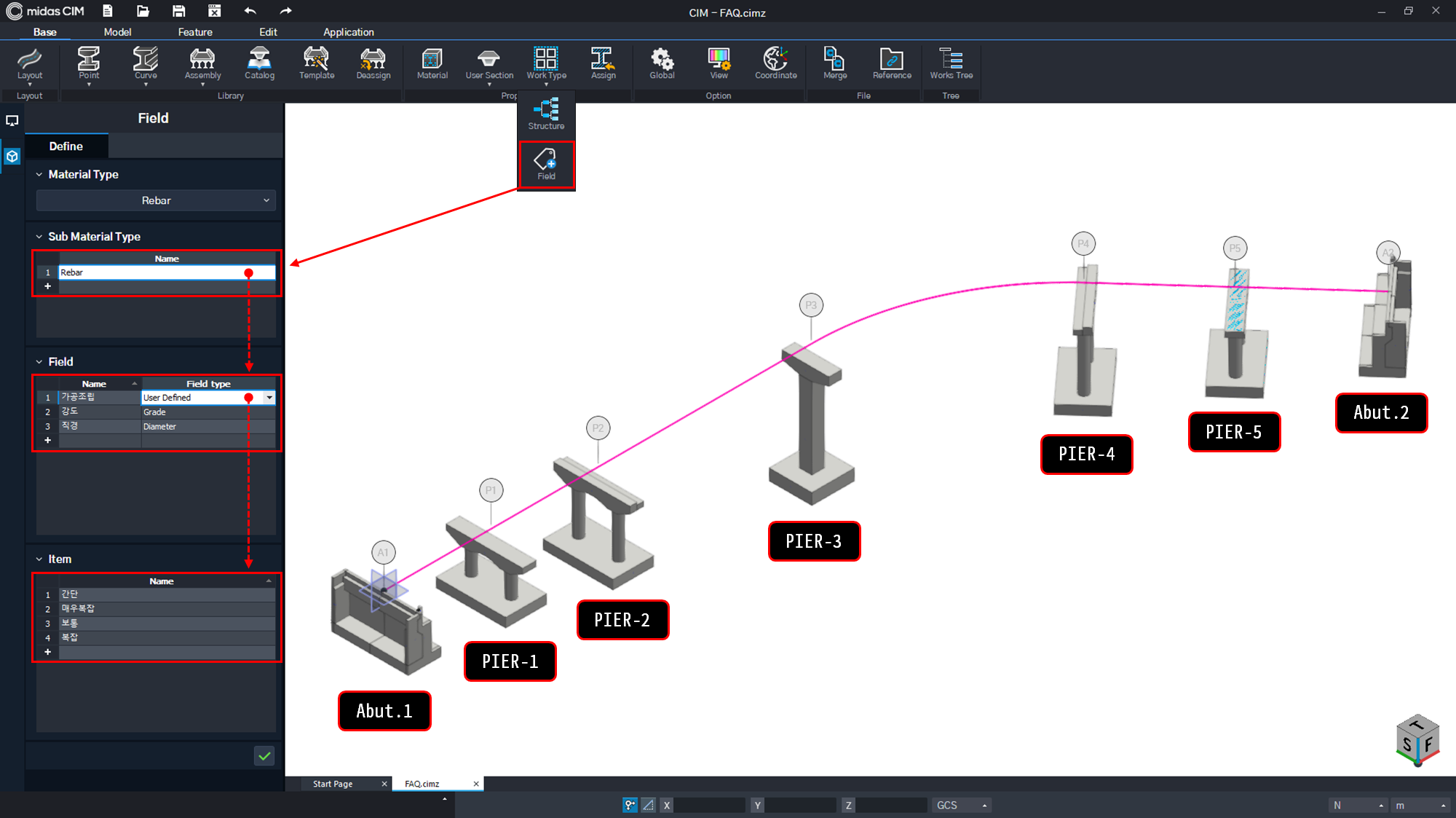

| 그림. 4 Field 구성체계 (철근) |
그림. 4 의 Field 구성체계 (철근)를 예로 들면,
[ 강도 / Grade ] 을 입력 및 선택
철근 재료의 구성체계에 강도라는 이름을 입력하고, Fied Type에 Grade 을 선택하여 철근의 강도 정보를
사용합니다.
[ 직경 / Diameter ] 을 입력 및 선택
철근 재료의 구성체계에 직경을 입력하고 Fied Type에 적용할 Diameter 타입을 선택합니다.
[수량산출서 작성시 철근 직경별 집계가 완성됩니다.]
[ 가공조립 / User Defined ] 을 입력 및 선택
User Defined을 선택하여 Item > Name 에 철근가공조립에 필요한 아이템 이름을 미리 입력하여 선별적으로
적용할 수 있도록 합니다.
Step 4. Material 설정을 설명합니다.
모델 객체가 가지는 Material 정보를 입력하고 변경할 수 있습니다.
그림의 예)에서는 수량산출서 나타낼 콘크리트의 이름을 변경하는 예로 설명하였습니다.

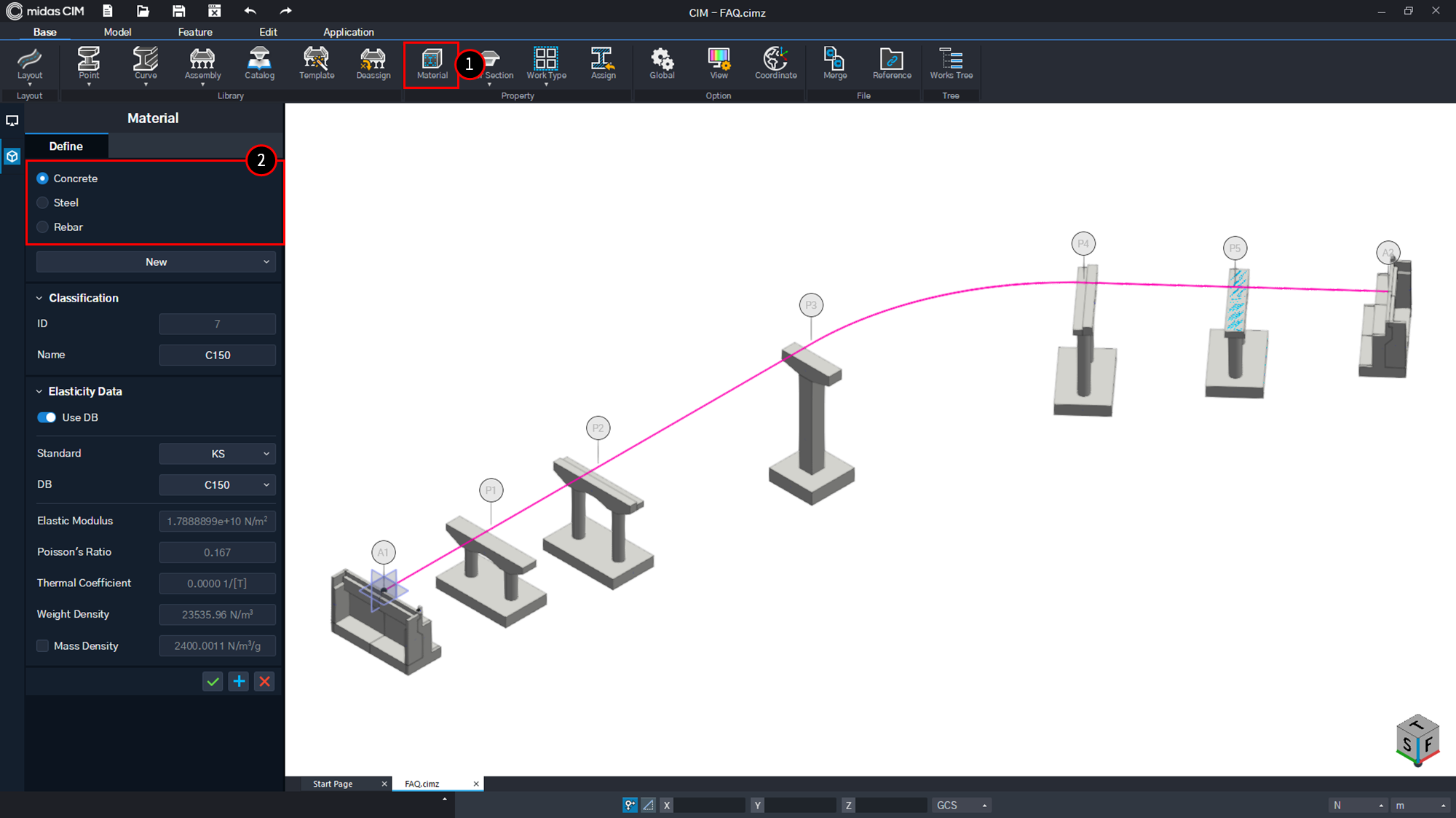

| 그림. 5 Material 설정 (1) |
그림. 5 의 Material 입력시에는
① Base mode > Property > Material 의 Tool 을 선택합니다.
② CIM 좌측의 Material Type 선택합니다. 그림의 예) 에서는 Concrete Type을 설정하였습니다.

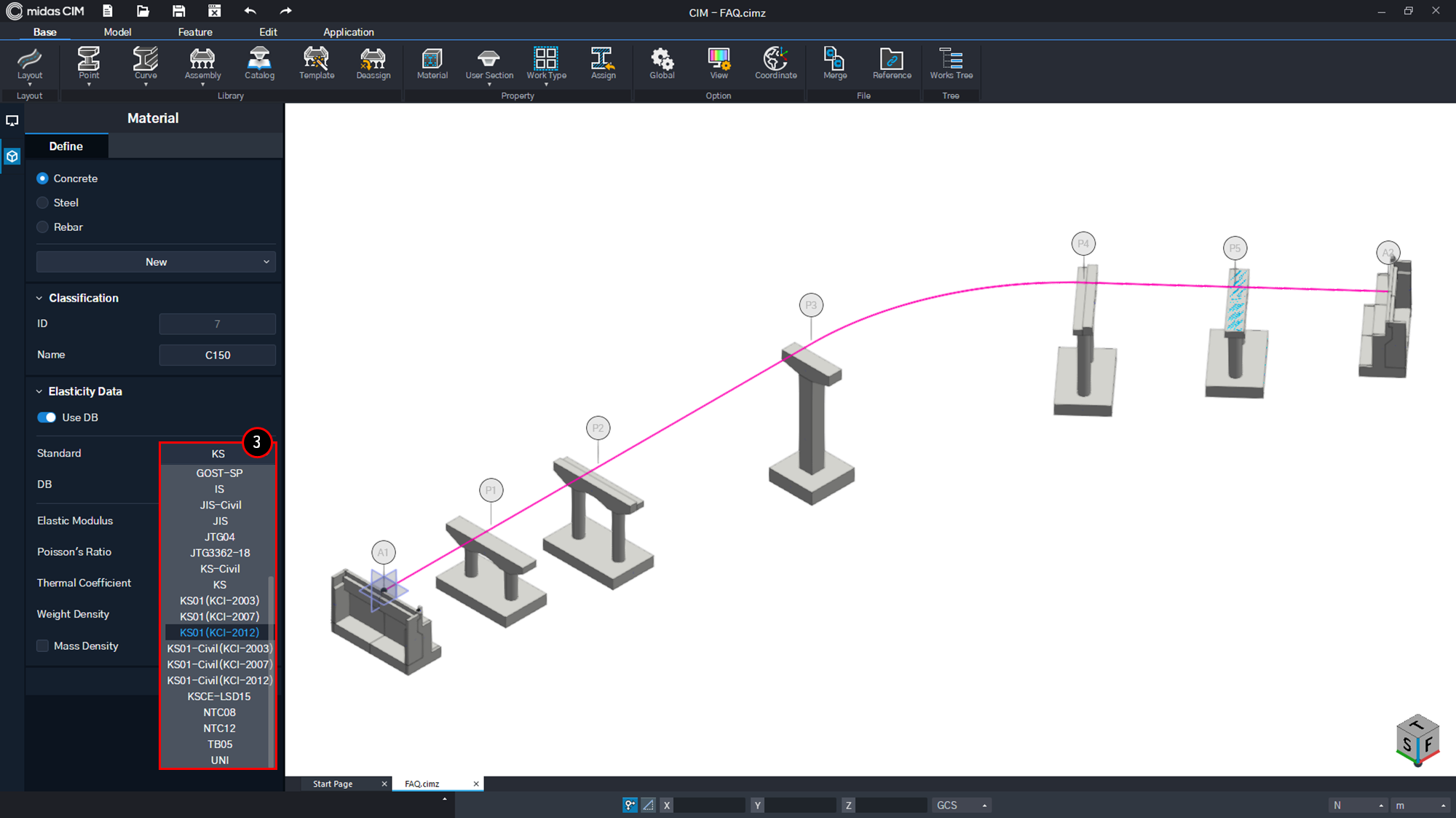

| 그림. 6 Material 설정 (2) |
그림. 6 의 Material 입력시에는
③ CIM 좌측의 Material Type의 Standard Code를 선택합니다.
그림의 예) 에서는 KS01(KCI-2012) 의 C24를 선택하였습니다.

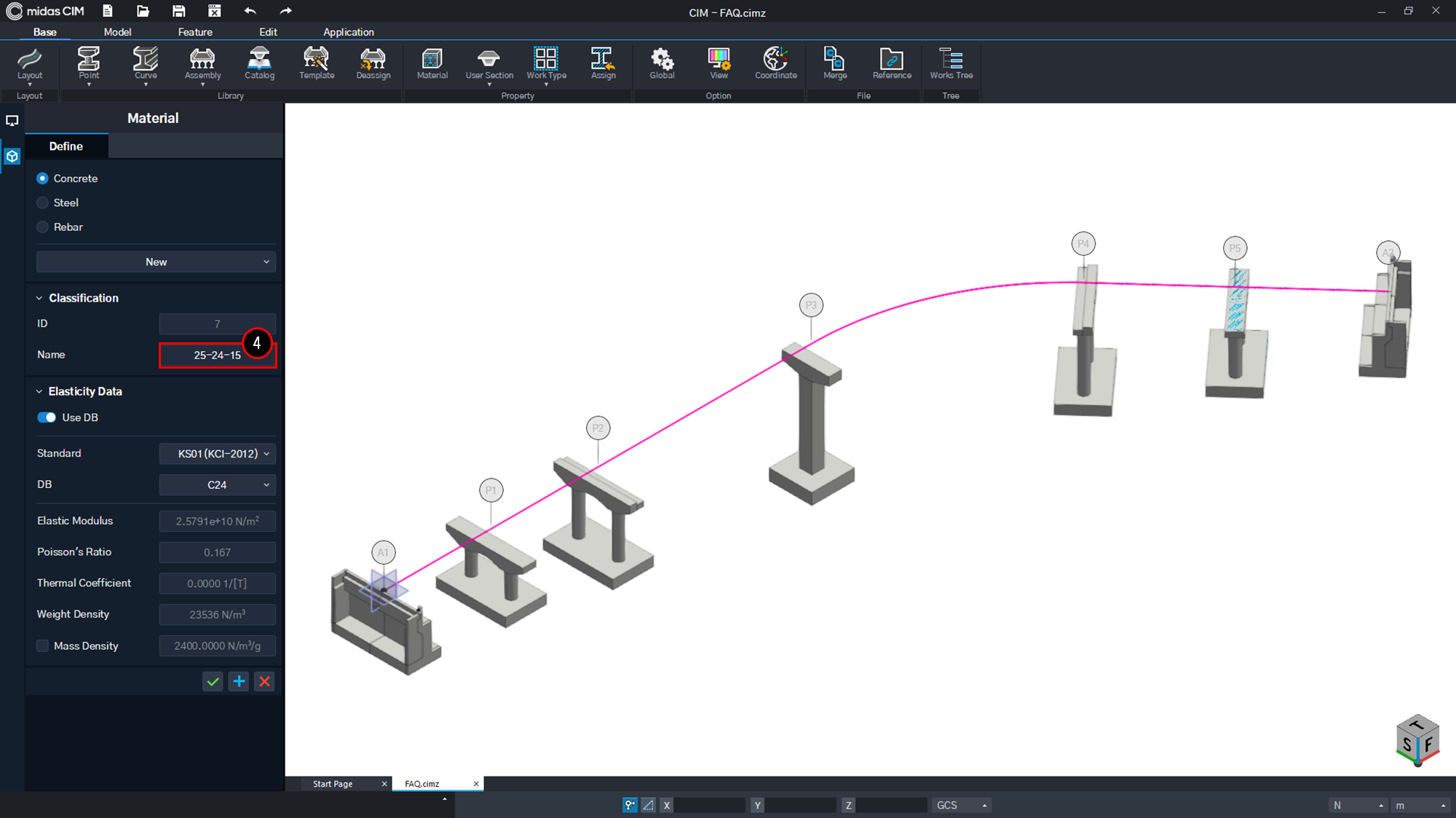

| 그림. 7 Material 설정 (3) |
그림. 7 의 Material 입력시에는
④ CIM 좌측의 Name의 입력값을 변경하였습니다.
그림의 예) 25-24-15 로 콘크리트의 골재치수-재료강도-슬럼프치를 표시할 수 있게 변경하였습니다.
위에서 설명한 Material Name 의 변경 사항은 필수 내용은 아니며, 활용 가이드에 대한 내용입니다.
Step 5. CIM 모델에 수량산출 속성 정보를 입력하는 과정을 연속되는 영상으로 설명하였습니다.
영상의 과정에서는 Assign Tool을 이용하여 모델(부재)에 빠르게 속성 정보를 입력할 수 있는 내용으로 구성되었습니다.
영상의 순서는 다음과 같습니다.
1. 위에서 설명한 Work Type의 설정 내용의 Structure와 Field 입력 사항을 확인합니다.
2. Works Tree를 호출합니다. (단축키 Alt+ ` )
3. Point Library에 있는 교대 Library, Abutment (A1)을 Modify 합니다.
4. Assign / Structure : 분류 체계 정보 내용을 입력 후 모델(부재)을 선택하여 Apply 합니다.
5. Reference가 될 객체에 재료 규격 정의(Field)를 먼저 설정 합니다.
6. Assign / Field : Field 정보를 넣은 Reference 객체의 구성 체계(Field)를 Target 객체에 Matchprop 합니다.
7. 부재에 입력된 내용 확인
위의 사항을 반영하여 상위의 Library 모드로의 Assign (할당) 방법을 다음의 자료(링크)에서 설명하고
있습니다.
Work Type 정보를 포함한 Library의 Assign(할당) 방법
