[CIM/Quantity] Quantity Table (수량산출 집계표)

질문

Quantity Table (수량산출 집계표)은 어떻게 생성하나요?



답변

Application 탭의 Construction > Construction 을 통해 진입 가능한 Construction mode에서 생성할 수 있습니다.



Quantity Table (수량산출 집계표)과 관련된 기능을 이용하여 Excel 양식의 수량산출 집계표를 생성 (Excel 양식으로 출력)
할 수 있습니다.

Application > Construction > Construction mode

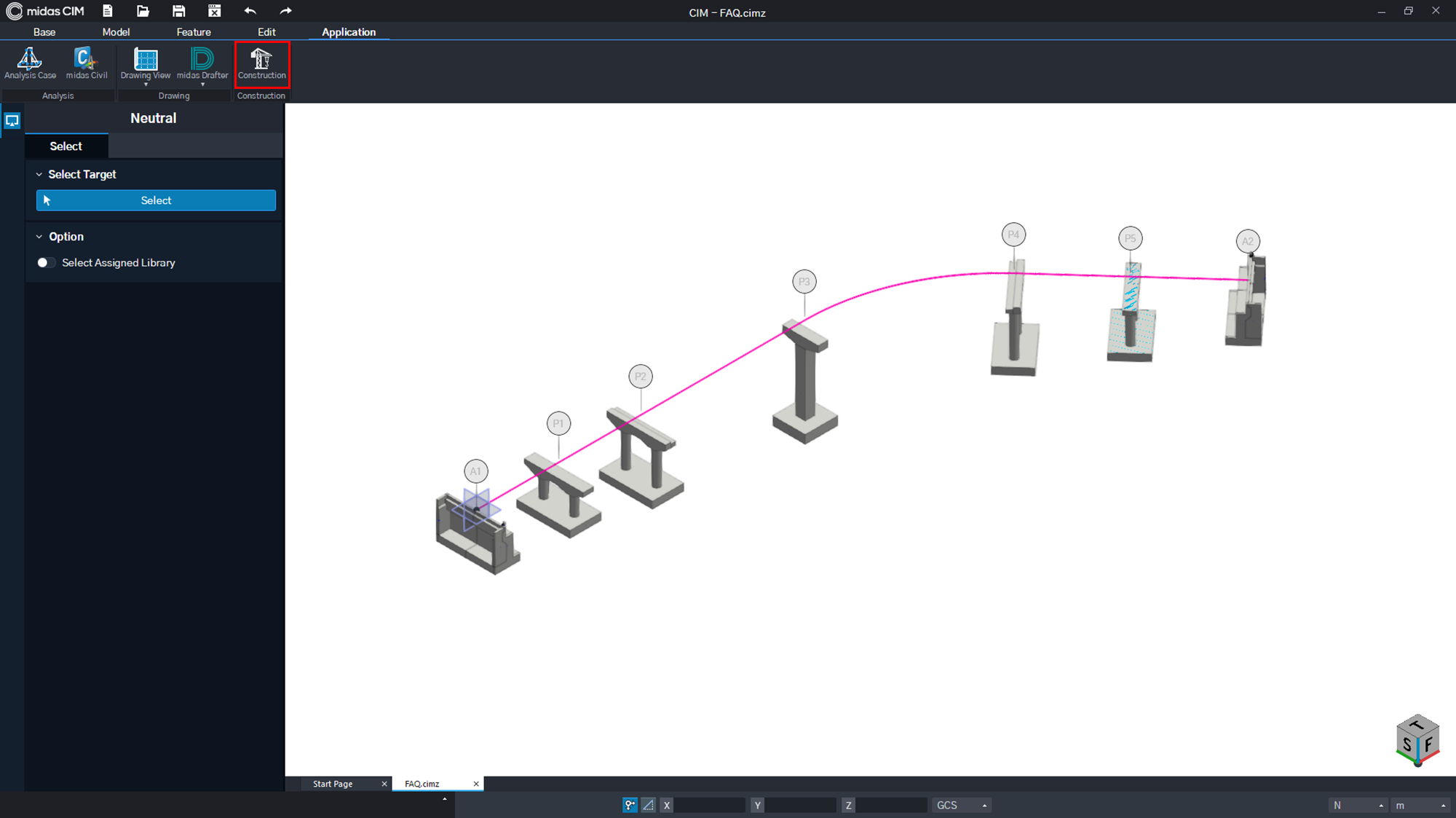

그림. 1 Construction Mode 진입
Info

공종별 수량산출을 위해서는 먼저 모델링에 Work Type Tool을 이용한 정보 부여가 선행되어 있어야 합니다.
참조링크  : Work Type 의 활용 (수량산출 예비 단계)
수량 산출 집계표 작성을 위해 Construction Mode 로 이동을 합니다.


Construction mode > Quantity Table

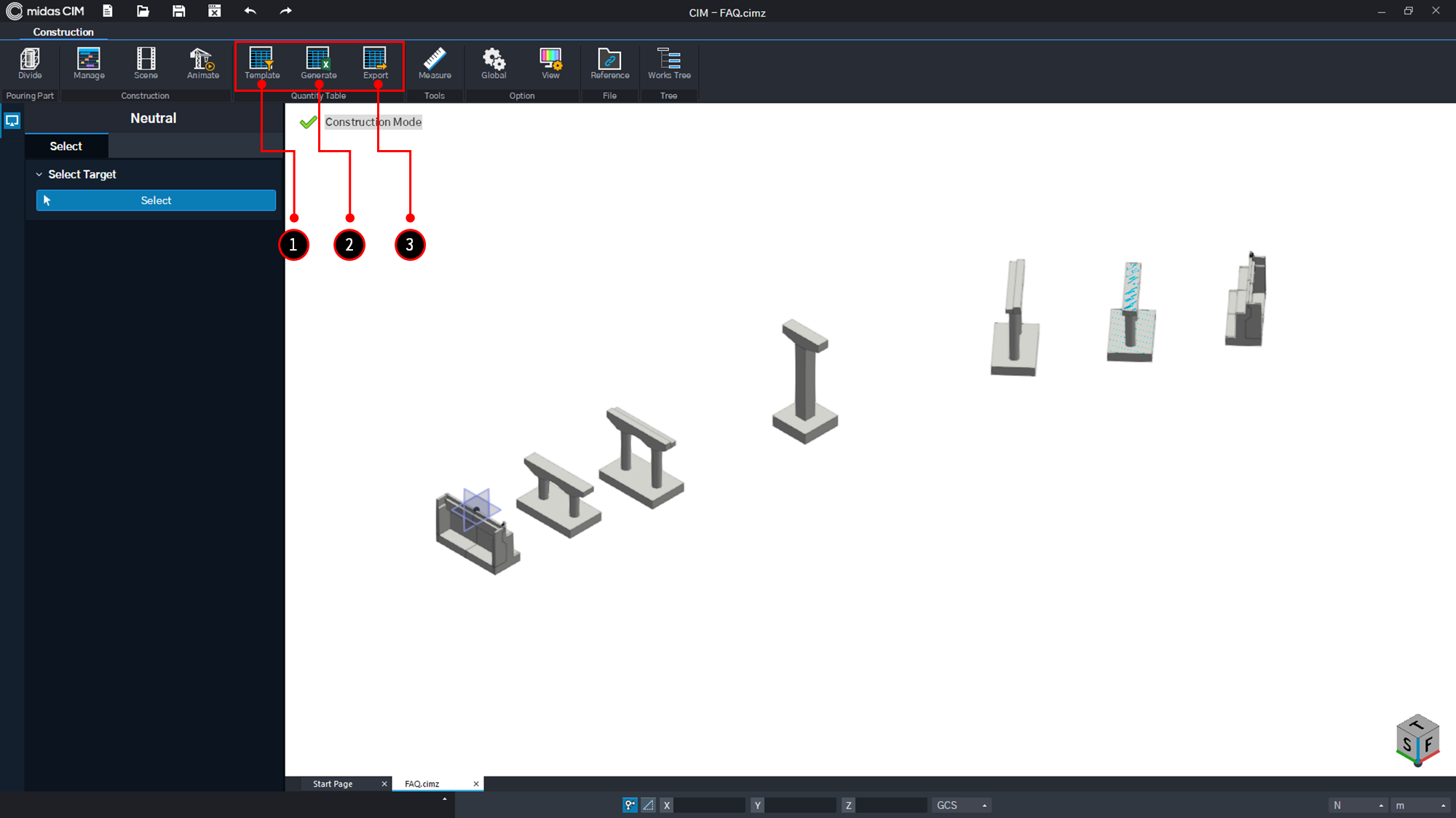

그림. 2 Construction Mode Quantity 설정 Tool
Info

수량 산출 집계표 작성을 위해서는 그림. 2 의 번호 순서대로 설정하여 줍니다.
Template : 수량산출서의 양식을 정의합니다. 재료별 공종, 규격, 단위를 설정할 수 있습니다.
Generate : 수량산출 대상과 양식(Template)을 선정합니다. ( All / User Defined / By Structure)
Export : 수량 산출 집계표를 Export 하여 Excel과 연동하여 줍니다.


Construction mode > Quantity Table > Template

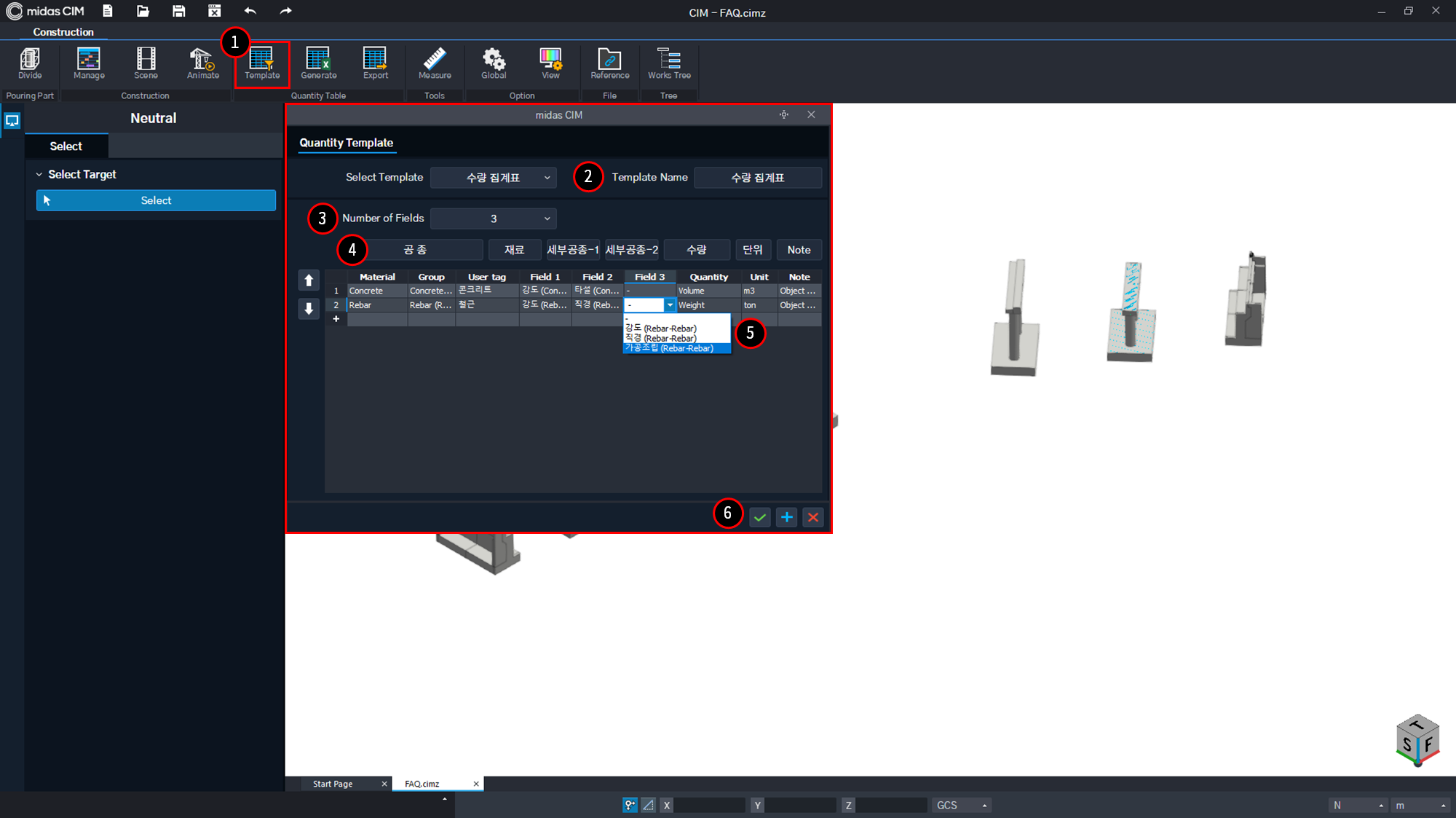

그림. 3 Work Type - Quantity table template 대화창 사용자 환경 구성
Info

그림. 3 에서는 Field 기능에서 설정했던 각 재료별 Field Item을 필요 항목에 맞춰 입력합니다.
① Template 를 클릭하면, Field 분류를 위한 대화 상자가 생성됩니다.
② Template Name 을 변경하여 줍니다.
     설명의 예) 에서는 수량 집계표라고 변경하였습니다.
③ 수량산출 공종/규격 설정 개수를 선택합니다. 최대 3개까지 설정 가능하며, 1개만 설정해도 무방합니다.
     설명의 예) 철근에 관한 Field 항목을 3개의 분류 체계로 입력하여 3 EA을 입력합니다.
④ 엑셀로 연동되어 보여지는 수량 집계표의 분류 항목을 사용자화 하여 입력합니다.
⑤ 수량 산출에 필요한 Material 과 Tag 항목 등 Field 구성 내용과 단위 체계를 입력합니다.
⑥ Apply 및 Close 하여 대화상자를 종료합니다.


Construction mode > Quantity Table >  Generate

그림. 4 Quantity Table 산출 범위 지정
Info

수량산출 범위 설정
① 수량 산출 범위 설정 탭으로 이동합니다.
② 그림. 3 에서 정의한 수량 산출 분류표(Template list)를 선택합니다.
③ 화면에 보이는 구조물 전체에 대해 범위를 지정하거나, Structure 구성 체계에 따른 수량 산출 범위를
    선택할 수 있습니다.
    설명의 예) 에서는 Structure 구성체계를 선택하였습니다.
④ 하부공 이하의 수량을 확인 하기 위해 1.1.2 하부공 체크박스를 선택하였습니다
    Level 구성 체계 단위로 체크하여 수량 산출서를 확인 할 수 있습니다.
⑤ Apply 및 Close 하여 대화상자를 종료합니다.


Construction mode > Quantity Table > Export to Excel

그림. 5 Quantity Table (수량산출 집계표) Export
Info

수량집계표 산출
① Export to Excel 단계로 진입합니다.
② 그림. 3, 4 에서 정의한 수량 산출 분류표(Template list)를 선택합니다.
③ Export to Excel을 클릭하면, 파일 경로와 이름을 설정하여 저장합니다.
④ Apply 및 Close 하여 대화상자를 종료합니다.


수량산출서 확인

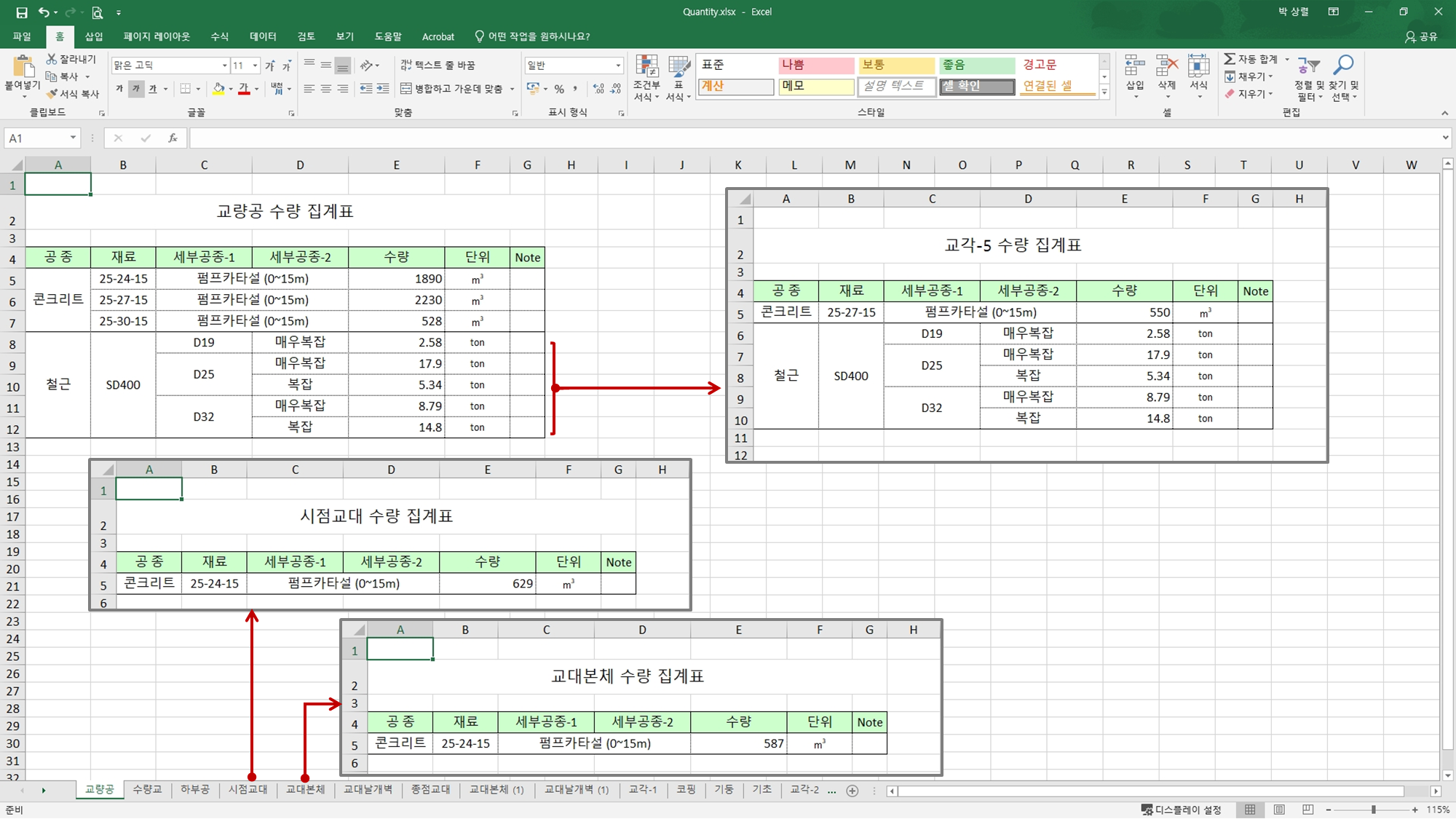

그림. 6 Quantity Table (수량산출 집계표) 확인
Info

수량산출서 확인
ㆍExcel이 저장된 경로를 찾아 열기를 합니다.
  : Excel의 Sheet 구성은 수량 체계 입력시 구성된 Structure 구성 목록과 같이 산출이 되어 집니다.
ㆍ수량과 관련 내용은 Work Type에 입력된 Field 구성체계에 따라 산출이 되어 집니다.
  : 하위의 수량 구성내용이 상위단계로 집계되는 구조로 수량산출서 내용을 확인할 수 있습니다.
