[CIM/Feature & Edit] 3D CAD 기능을 활용하여 모델(형상)을 변경하고 싶어요.

질문

3D CAD 기능을 활용하여 모델(형상)을 변경하고 싶습니다.

답변

3D CAD 기능을 활용한 방법 중 Fit Face 기능을 활용하여 모델을 변경을 할 수 있습니다.

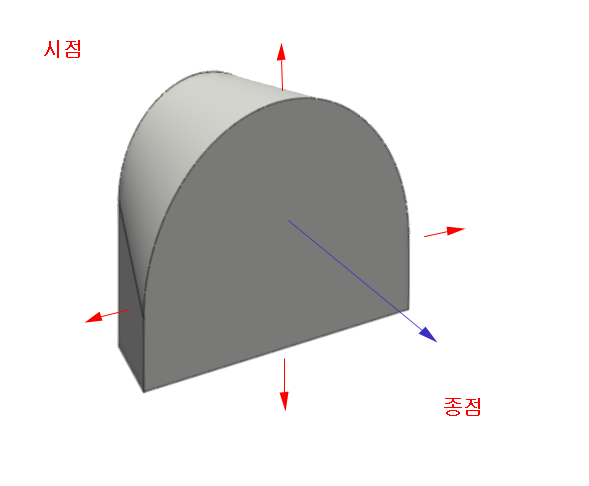

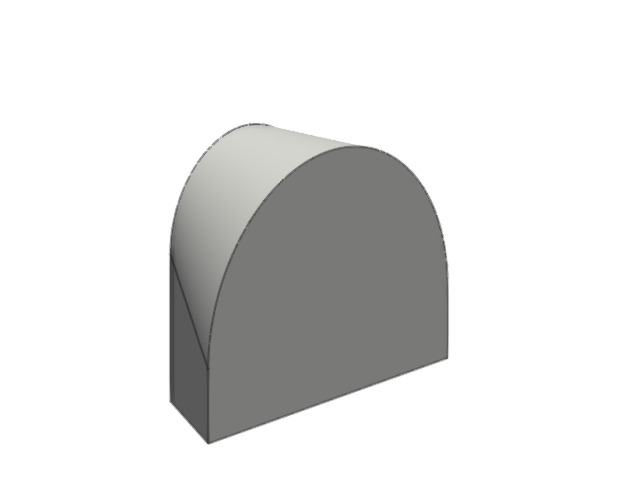

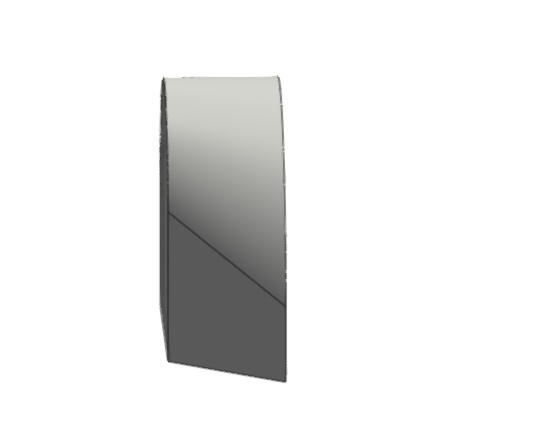

다음과 같은 그림의 내용으로 시점 방향에서 종점 방향으로 모델을 연장하여 늘리려고 할 때 단면의 변화 양상을 유지하는 방법입니다.

Fit Face 기능의 설명으로 다음과 같은 방법을 추천 드립니다.

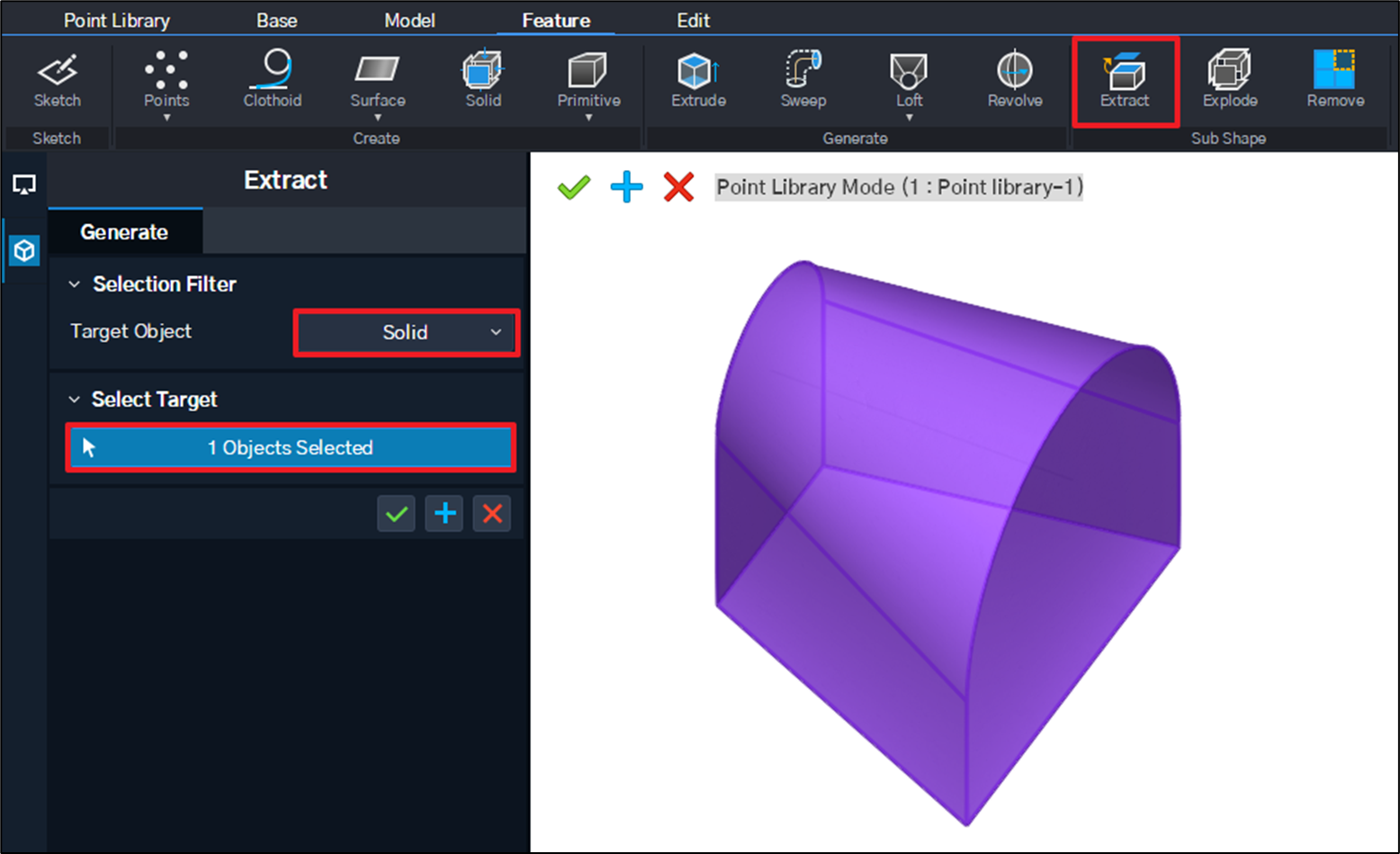

1. 작성한 모델이 Member 객체라면, Extract를 하여 Body 객체를 만들어준 후, 기존의 Member 객체를 삭제하거나 숨깁니다.
    (상단 [Feature] 탭 > [Extract])

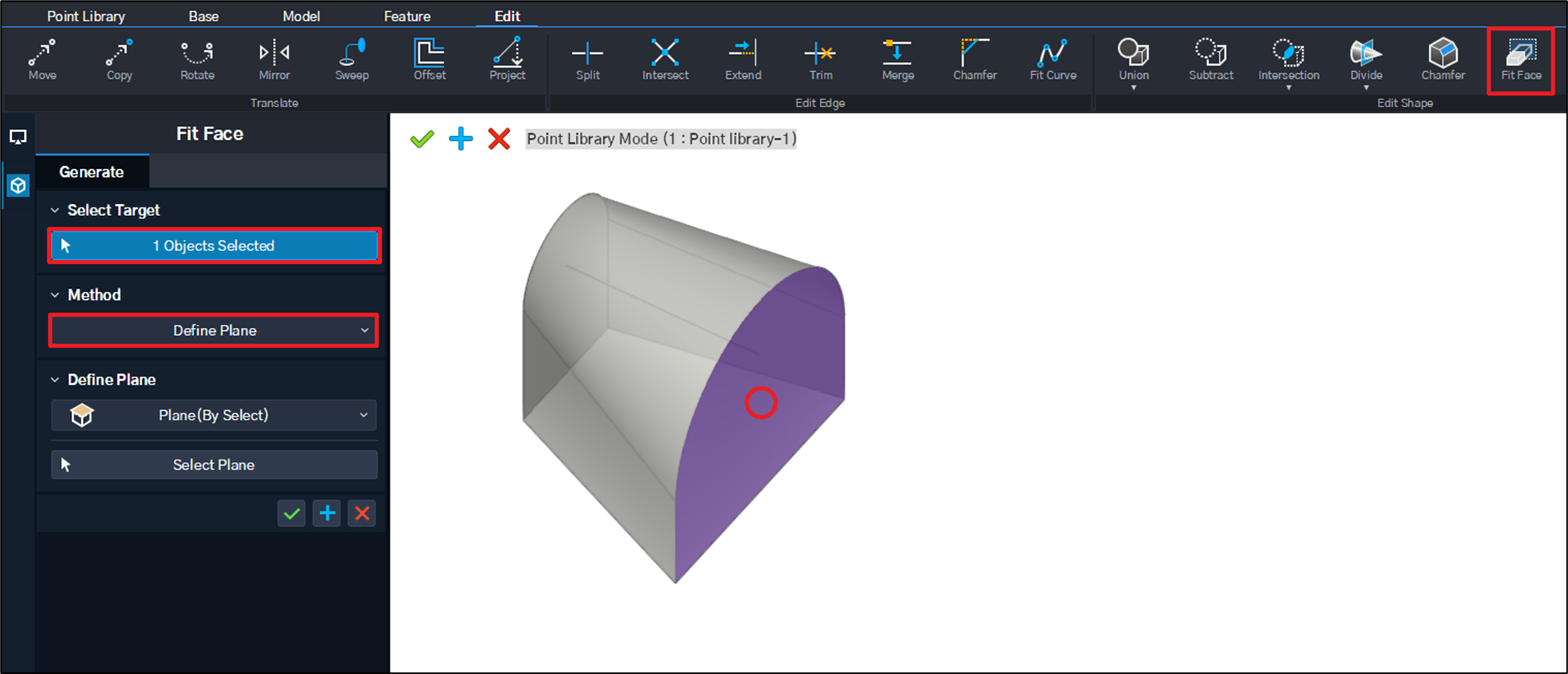

2. 상단 [Edit] 탭 > [Fit Face]를 선택합니다. Select Target은 늘리고자 하는 쪽의 면을 선택하고, Method는 Define Plane을
    선택합니다.

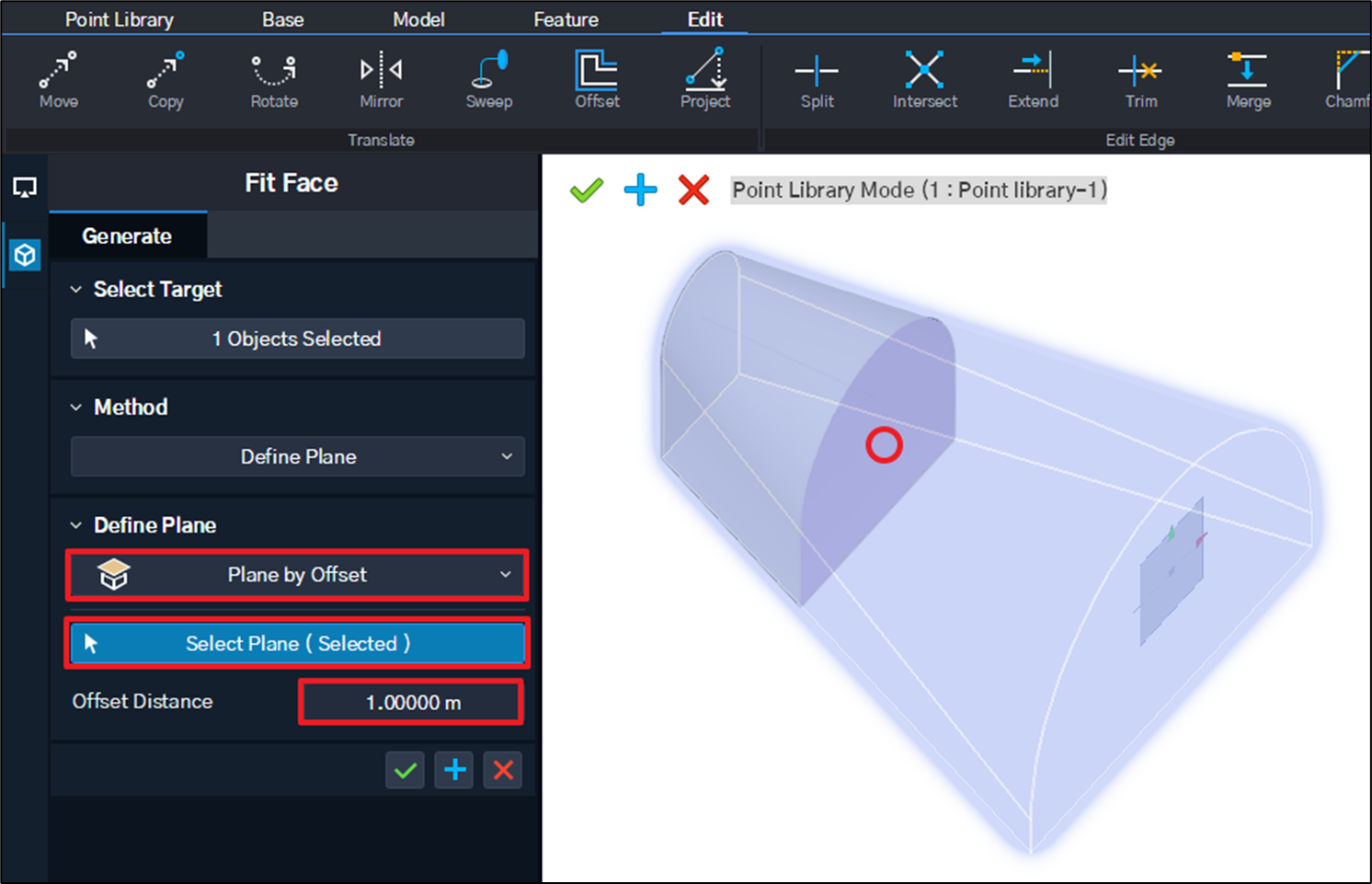

3. Define Plane은 Plane by Offset을 선택하고, 2에서 선택한 면을 다시 선택한 후, 늘릴 길이를 입력해줍니다.

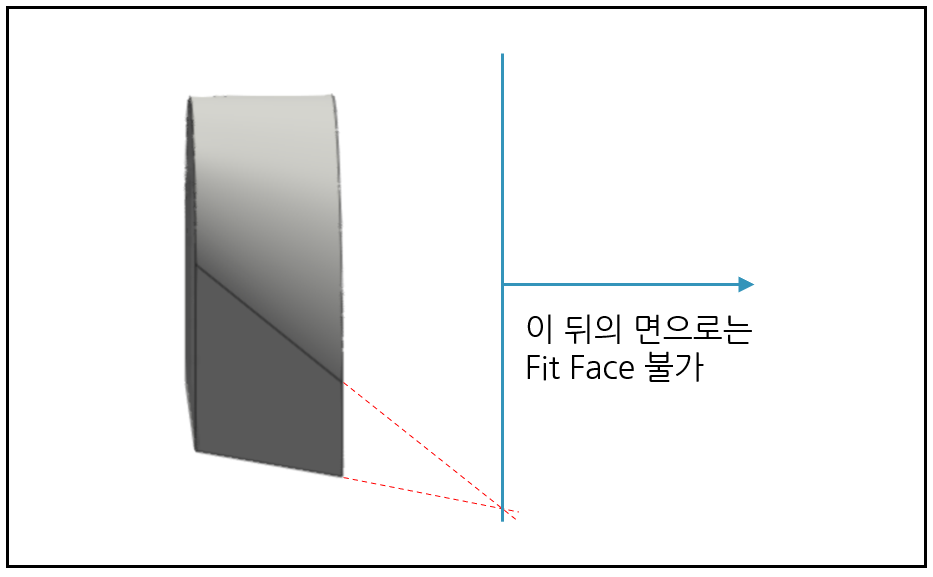

위 예시에서는 Offset 길이를 지정하는 방법으로 안내하였지만, Method 설정에 따라 기 작성한 다른 Face까지 늘리거나,
직접 정의한 면까지 늘릴 수 있으며, 작성하고자 하는 모델에 맞는 방법을 찾아 선택해 주시면 됩니다.
