[CIM/Sys. Definition] 모델링 시에 Draw plane 과 "T"  "S"  "F"의 과정이 이해가 되지 않습니다.

질문

모델링 시에 Draw plane 과 "T"  "S"  "F"의 과정이 이해가 되지 않습니다.



답변

Draw Plane은 CIM 3차원 모델링 공간의 그리드에서 x / y / z 축 중 임의의 축방향을 비활성화 하여 사용자가 원하는 2D 평면을
적절히 선택할 수 있도록 해주는 기능입니다.

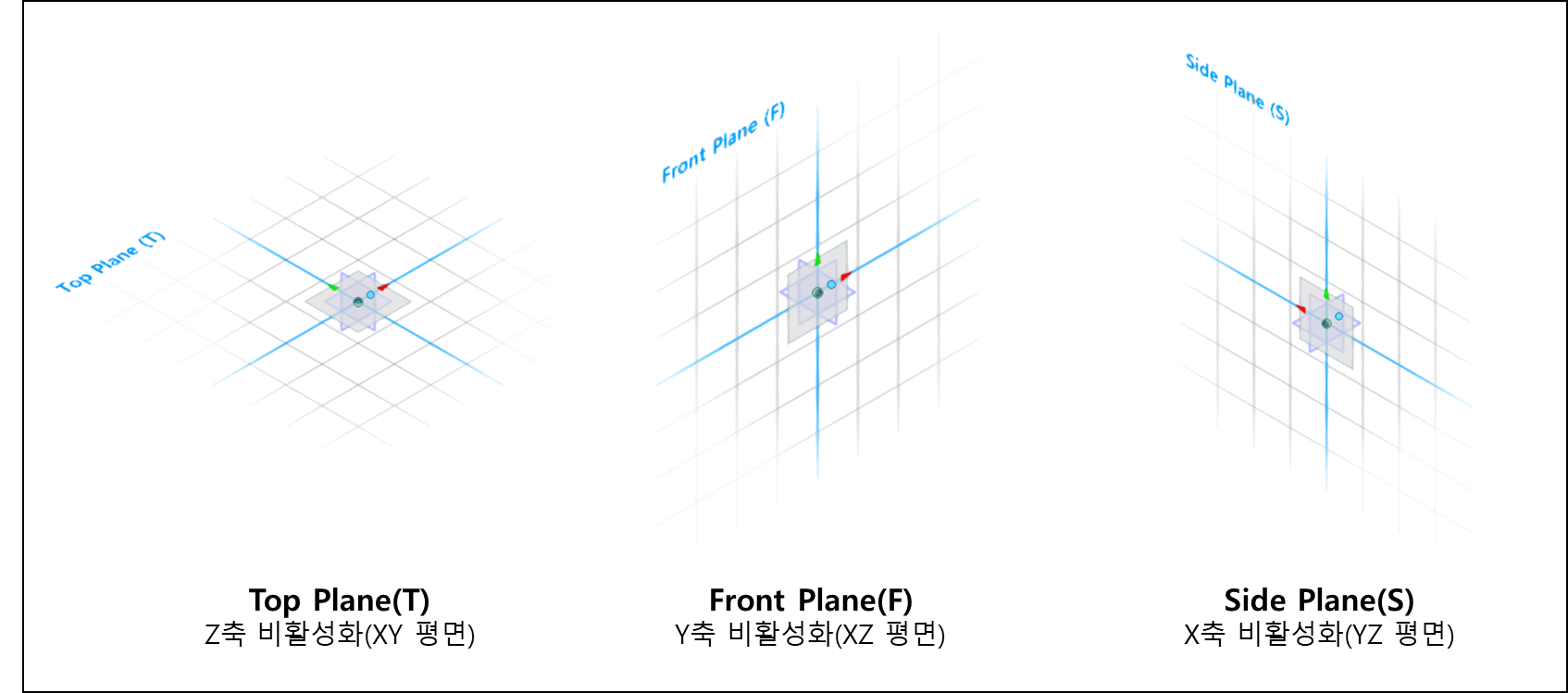

또한, 2D 평면을 기준으로 작업 평면을 쉽게 정의할 수 있는 단축키로서 Grid가 활성화된 상태에서 키보드 T(Top Plane),
F(Front Plane), S(Side Plane)를 눌러 변경할 수 있습니다.
