[CIM/Rebar] 철근 모델링 문의 중 직선 및 사각에 따라 배치되는 철근 배근 방법이 궁금합니다.

질문

철근 모델링 문의 입니다. 직선 및 사각에 따라 배치되는 철근 배근 방법이 궁금합니다.



답변

철근의 속성 정보 중에 Plane Alignment 라는 옵션 선택사항이 있습니다.
이는 배열된 철근의 시·종점의 각도를 어느 지점에 맞출 것인지에 대해 설정하는 옵션입니다.

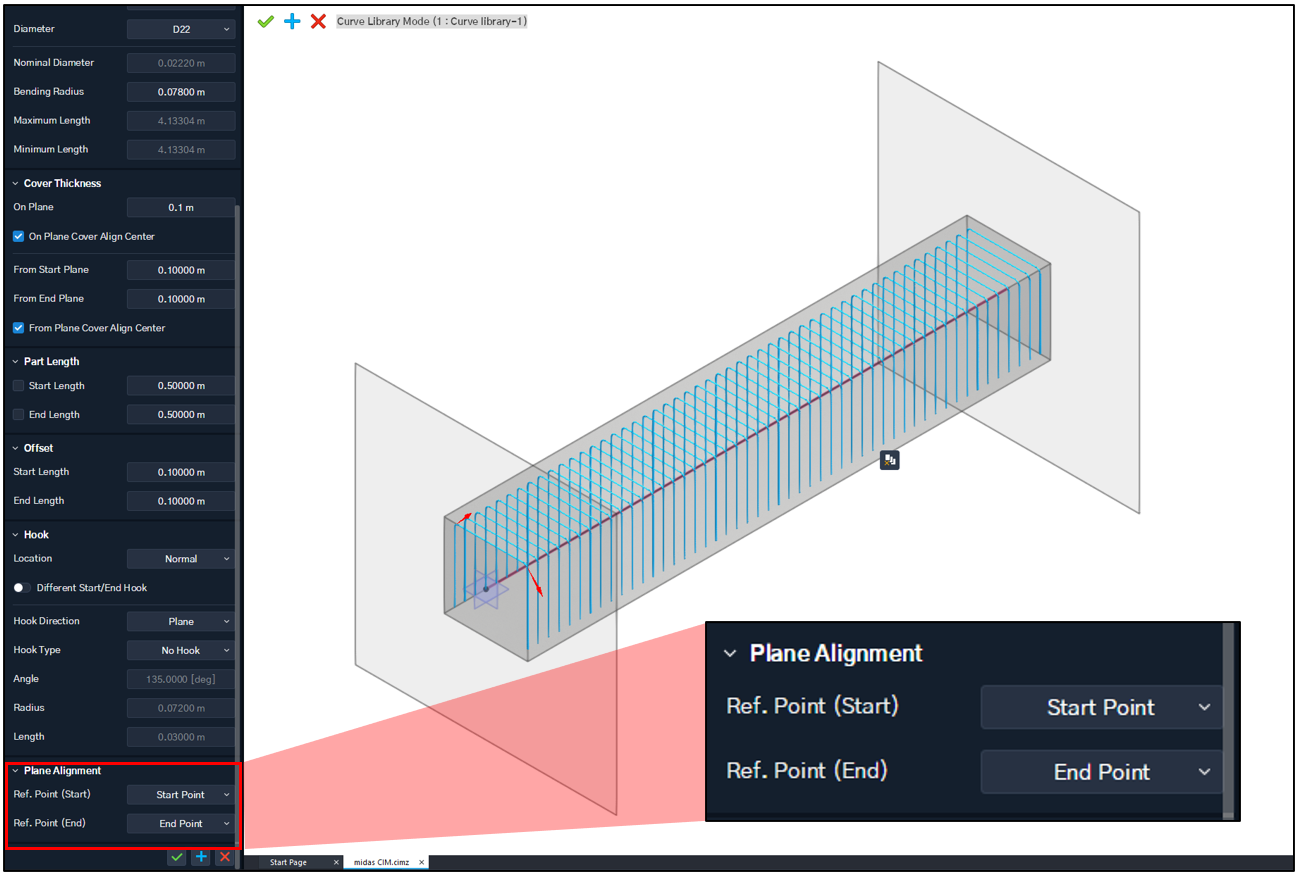

예시를 들어 설명을 드리면, Plane Alignment는 위 화면과 같이 기본적으로 각각 Start PointEnd Point로 설정 되어있습니다.


이는 시점 철근은 시점 면(Plane)에, 종점 철근은 종점 면(Plane)에 맞추어 각도를 설정하겠다는 뜻으로, 객체의 양쪽에 Skew(사각)가 생길 시 아래와 같이 배열됩니다.

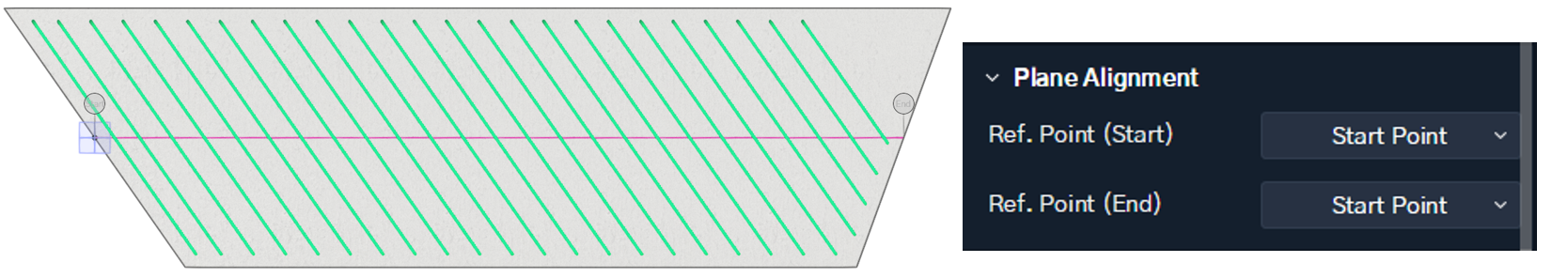

만약 두 설정 모두 Start Point로 선택한다면, 아래와 같이 시점의 Skew 각도로만 배열이 진행됩니다.
(모두 End Point로 선택하면, 종점의 Skew 각도로만 배열됩니다.)

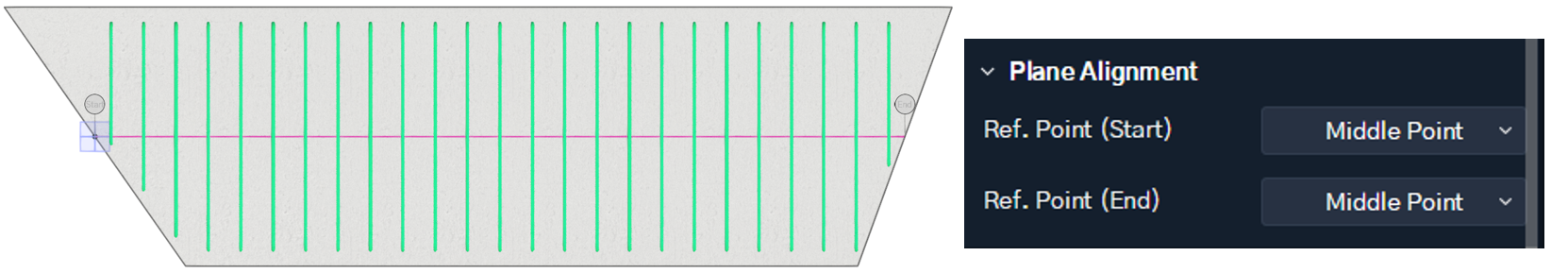

마지막으로, 두 설정 모두 Middle Point로 지정한다면, 아래와 같이 시/종점 철근 모두 선형의 중점 각도를 반영합니다.



위 설정 사항을 참고하여, Skew(사각)에 따라 영향을 받는 철근과, Skew(사각)의 영향을 받지 않고 직선으로 배열되는 철근을 나누어 모델링 하시면 됩니다.
