기능
- 절점을 삭제합니다.
호출
메인 메뉴에서 [Node/Element] 탭 > [General] 그룹 > [Delete] > [Delete Node]
입력

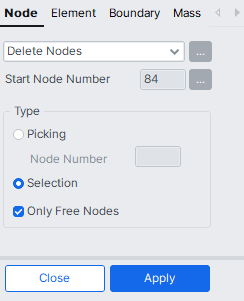

Delete Nodes 대화상자
Delete Nodes의 우측 ...
Node Table 표시
Start Node Number
이 명령에서는 사용되지 않습니다.
Type
삭제할 절점의 선택방법을 지정합니다.
Picking
마우스커서로 절점번호 입력란을 한번 클릭한 후, 작업화면에서 삭제할 절점을 지정하면 버튼을 누를 필요없이 바로 삭제됩니다. 절점번호 입력란에 절점번호를 직접 입력할 수도 있습니다.
Selection
Select기능을 이용하여 삭제할 절점을 선택한 다음, 버튼을 클릭하거나 Key Board에서 [Delete]키를 누릅니다.
Only Free Nodes
이 기능이 선택되어 있으면 대상 절점에 각종 속성(절점하중 또는 경계조건 등)이 입력되어 있거나 요소가 연결되어 있는 경우에는 삭제되지 않습니다.
절점을 삭제하는 기능은 명령어 호출방법에 따라 다르게 작동한다. 키보드의 [Delete]키를 이용하거나 Icon Menu에서 [Delete]를 클릭할 경우에는 먼저 Select 기능으로 삭제대상 절점을 선택한 후 실행한다. 이 경우에는 대상 절점과 그 절점에 입력된 각종 속성(하중, 경계조건 등) 그리고 해당 절점과 연결된 모든 요소가 동시에 삭제된다.
