기능
- 요소를 삭제합니다.
- 요소를 삭제하는 기능은 명령어 호출방법에 따라 다르게 작동합니다.
- 키보드의 Delete키를 이용하여 먼저 Select 기능으로 삭제대상 요소를 선택한 후 실행합니다. 만약 요소만 선택되고 요소 연결절점이 선택되지 않았을 경우에는 절점은 남고 요소만 삭제됩니다.
호출
메인 메뉴에서 [Node/Element] 탭 > [General] 그룹 > [Delete] > [Delete Element]
입력

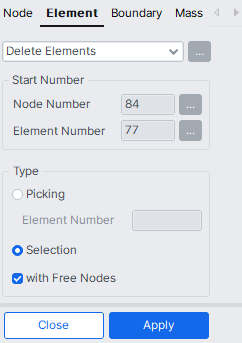

Delete Elements 대화상자
Delete Elements의 우측 ...
Element Table 표시
Start Number
Node Number
이 명령에서는 사용되지 않습니다.
Element Number
이 명령에서는 사용되지 않습니다.
Type
삭제할 요소의 선택방법을 지정합니다.
Picking
마우스 커서로 요소번호 입력란을 한 번 클릭한 후 작업화면에서 삭제할 요소를 지정하면 버튼을 누를 필요없이 바로 삭제됩니다. 요소번호 입력란에 요소번호를 직접 입력할 수도 있습니다.
Selection
Select 기능을 이용하여 삭제할 요소를 선택한 다음, 버튼을 클릭하거나 Key Board에서 [Delete]키를 누릅니다.
with Free Nodes
이 기능이 선택되면 각종 속성(절점하중 또는 경계조건 등)이 입력되어 있지 않거나 다른요소와 연결되어 있지 않은 절점은 요소와 같이 삭제됩니다.
