기능
- 강도한계 상태시의 강축 휨 모멘트에 대한 Bridge Load Rating Design 결과 중 최대 불리 조건의 결과를 출력합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Bridge Rating Design] 그룹 > [AASHTO-LRFD05] > [Rating Design Result Table] > [Flexural Strength]
입력

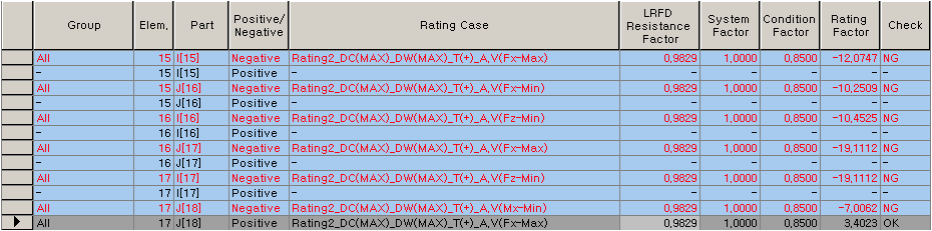

Flexural Strength Table
Group : 설계에 적용된 요소 그룹
Elem. : 요소번호
Part : 부재의 위치[I,j]
Positive/Negative : 최대불리 조건의 휨모멘트 부호
Rating Case : 해당 부재 결과의 설계 조건
LRFD Resistance Factor : AASHTO LRFD에서 제안하는 식에 의한 계산된 철근과 긴장재의 비율에 의해서 결정되는 강도감소계수
System Factor : Bridge Load Rating Parameter에서 사용자가 입력한 강도감소계수
Rating Factor: Bridge Load Rating Group Setting에서 사용자가 입력한 강도감소계수
Check : Concrete Stress에 대한 Bridge Load Rating Design 평가
설계기준에 제시된 검토에 만족하지 않으면 빨간색으로 표시됩니다.
