기능
- 강도한계 상태시의 전단력에 대한 모든 Rating Case의 Bridge Load Rating Design 결과 출력합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Bridge Rating Design] 그룹 > [AASHTO-LRFD05] > [Rating Design Result Table] > [Shear Strength Data]
입력

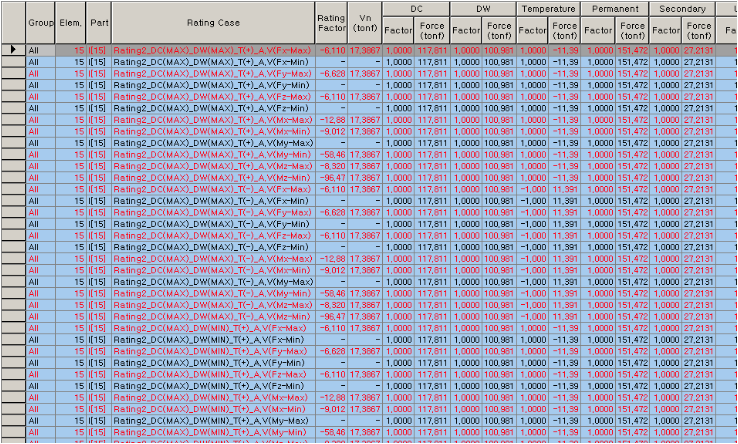

Unbraced Length(L,Lb) Table
Group : 설계에 적용된 요소 그룹
Elem. : 요소번호
Part : 부재의 위치[I,j]
Rating Case : 해당 부재 결과의 설계 조건
Rating Factor : 각 하중 Case에서 해당 부재에 대한 하중감소계수
Vn : 해당 부재의 공칭 전단력
DC
Factor : Bridge Load Rating Setting에서 입력한 DC 하중조건에 대한 계수
Force(tonf) : DC 하중조건에 의한 전단력
DW
Factor : Bridge Load Rating Setting에서 입력한 DW 하중조건에 대한 계수
Force(tonf) : DW 하중조건에 의한 전단력
Temperature
Factor : Bridge Load Rating Setting에서 입력한 Temperature 하중조건에 대한 계수
Force(tonf): Temperature 하중조건에 의한 전단력
Permanent
Factor : Bridge Load Rating Setting에서 입력한 Permanent 하중조건에 대한 계수
Force(tonf): Permanent 하중조건에 의한 전단력
Secondary
Factor : Bridge Load Rating Setting에서 입력한 Secondary 하중조건에 대한 계수
Force(tonf) : Secondary 하중조건에 의한 전단력
User Defined
Factor : Bridge Load Rating Setting에서 입력한 User Defined 하중조건에 대한 계수
Force(tonf) : User Defined 하중조건에 의한 전단력
Pri.LL
Factor : Bridge Load Rating Setting에서 입력한 Primary Live Load 하중조건에 대한 계수
Force(tonf) : Primary Live Load 하중조건에 의한 전단력
Adj.LL
Factor : Bridge Load Rating Setting에서 입력한 Adjacent Live Load 하중조건에 대한 계수
Force(tonf) : Adjacent Live Load 하중조건에 의한 전단력
설계기준에 제시된 검토에 만족하지 않으면 빨간색으로 표시된다.
