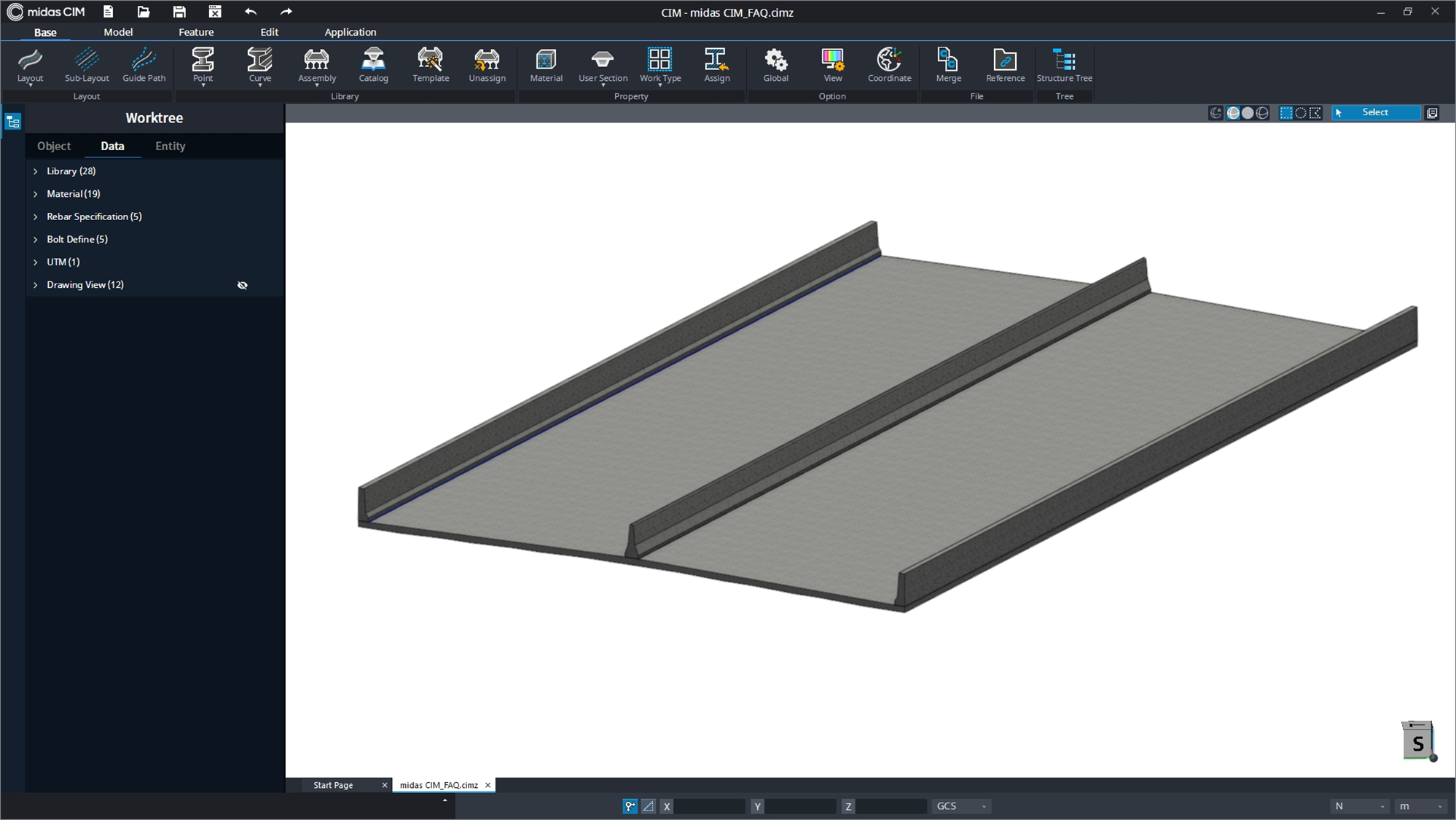

질문
상부구조물(슬래브)의 편경사 설정방법이 궁금합니다.

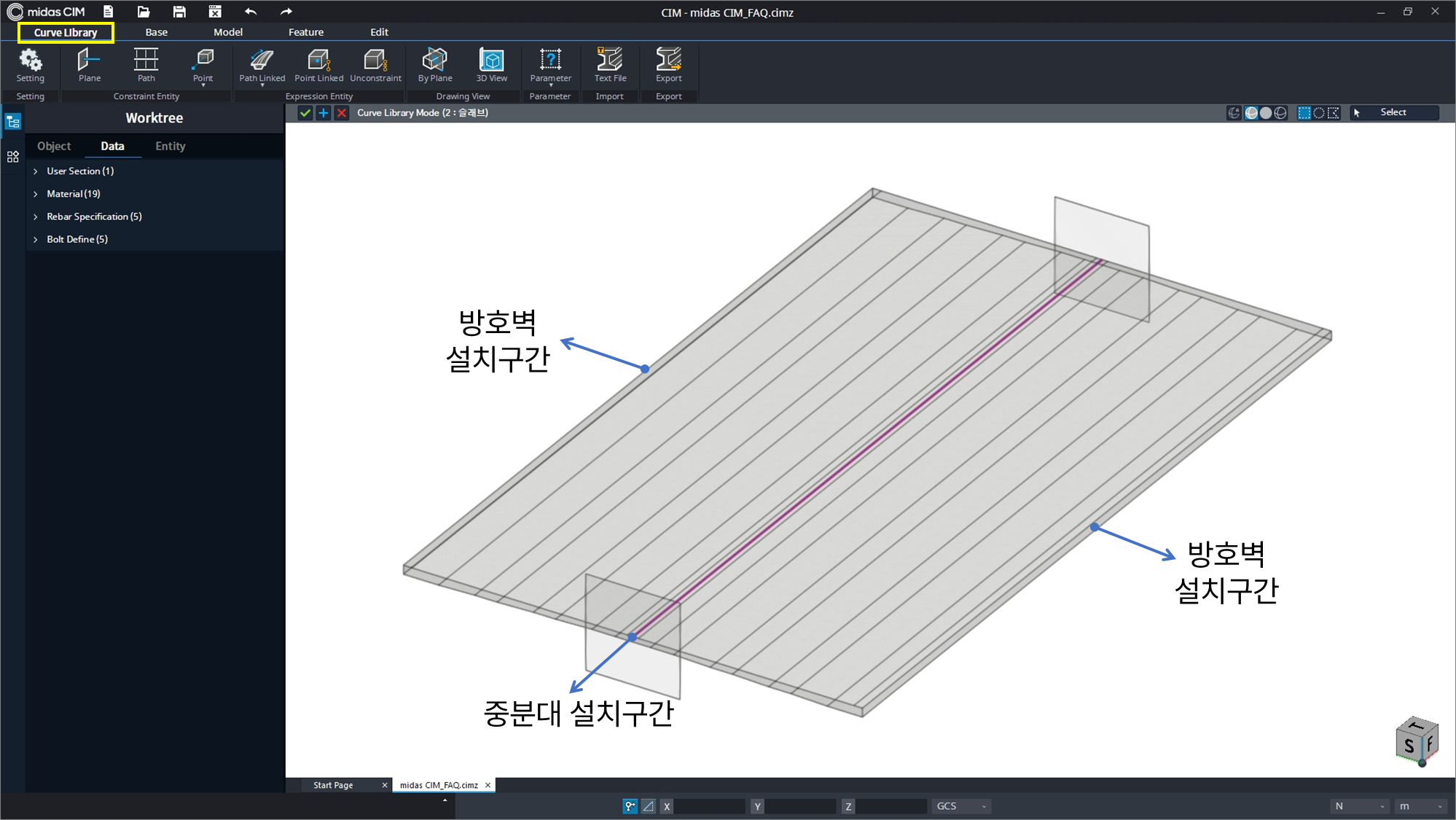

모델의 구성방법으로는 상부슬래브는 Curve Library로 모델링하였고, 중앙분리대 부분과 방호벽 구간이 Level 구간으로 적용하는
방법이 궁금합니다.
답변
모델링 구현방법으로는 상부구조물(슬래브)를 구성하고 있는 Curve Library / User Section Mode에서 Vertex Group 설정을
통해 구현할 수 있습니다.

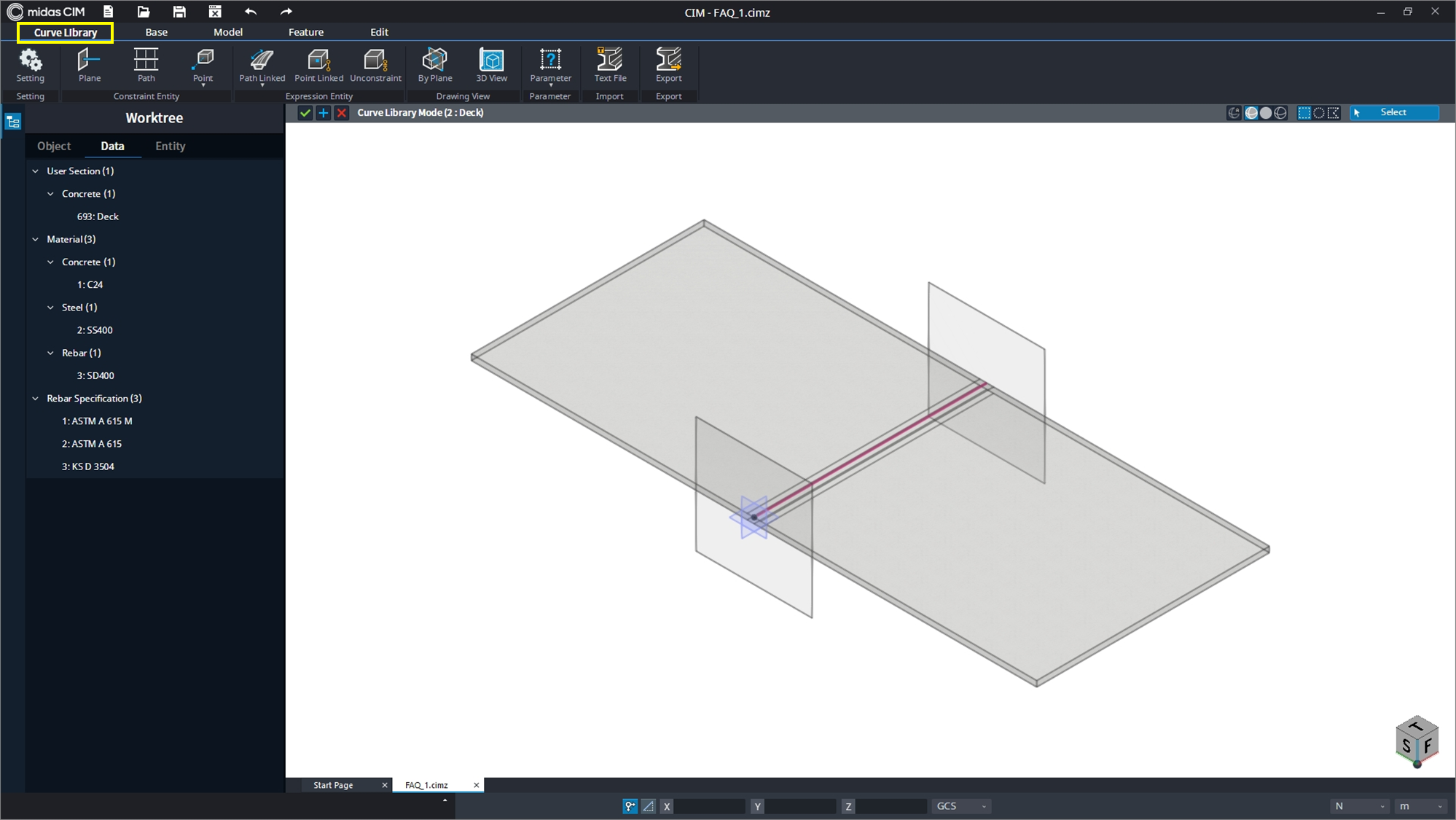

슬래브 좌ㆍ우측에 방호벽 설치를 위한 Level 구간을 설정하기 위해서는 UserSection에서 Level 구간의 시작점이 내측으로 설정될 수 있도록 2개 이상의 Vertex를 구성할 수 있는 단면이 되어야 합니다.
따라서, 방호벽 설치를 위한 구간이 분리될 수 있도록 단면을 다시 작성을 해야 합니다.

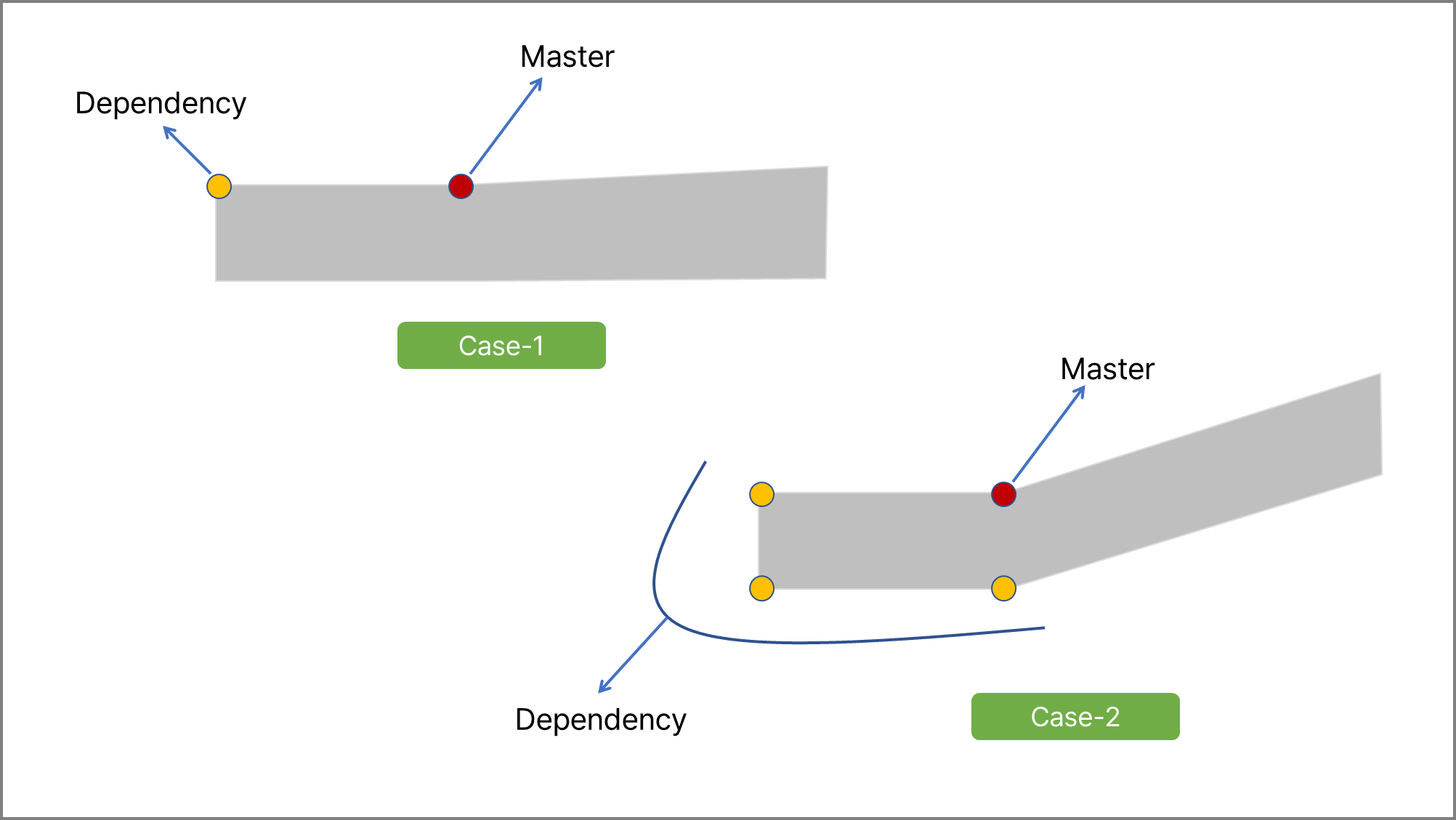

이와 같이 방호벽 설치를 위한 모델링 작성 방법에 따라 Case-1의 예시로 설명을 진행합니다.
UserSection에서 Level 구간의 시작점이 내측으로 설정될 수 있도록 Vertex를 구성하였습니다.

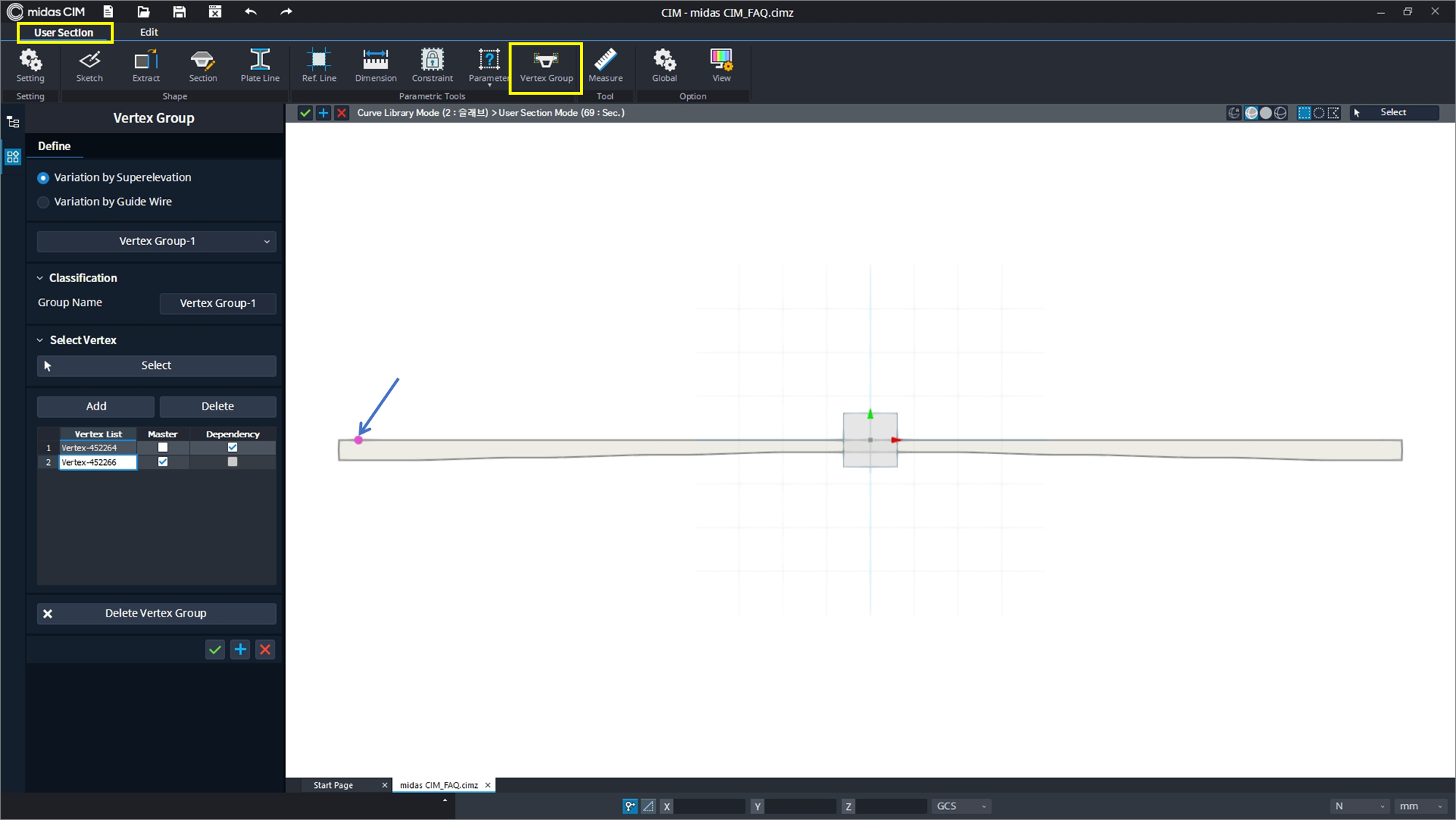

1. 편경사의 영향을 받을 수 있도록 2개의 Vertex를 Vertex Group으로 묶어줍니다.

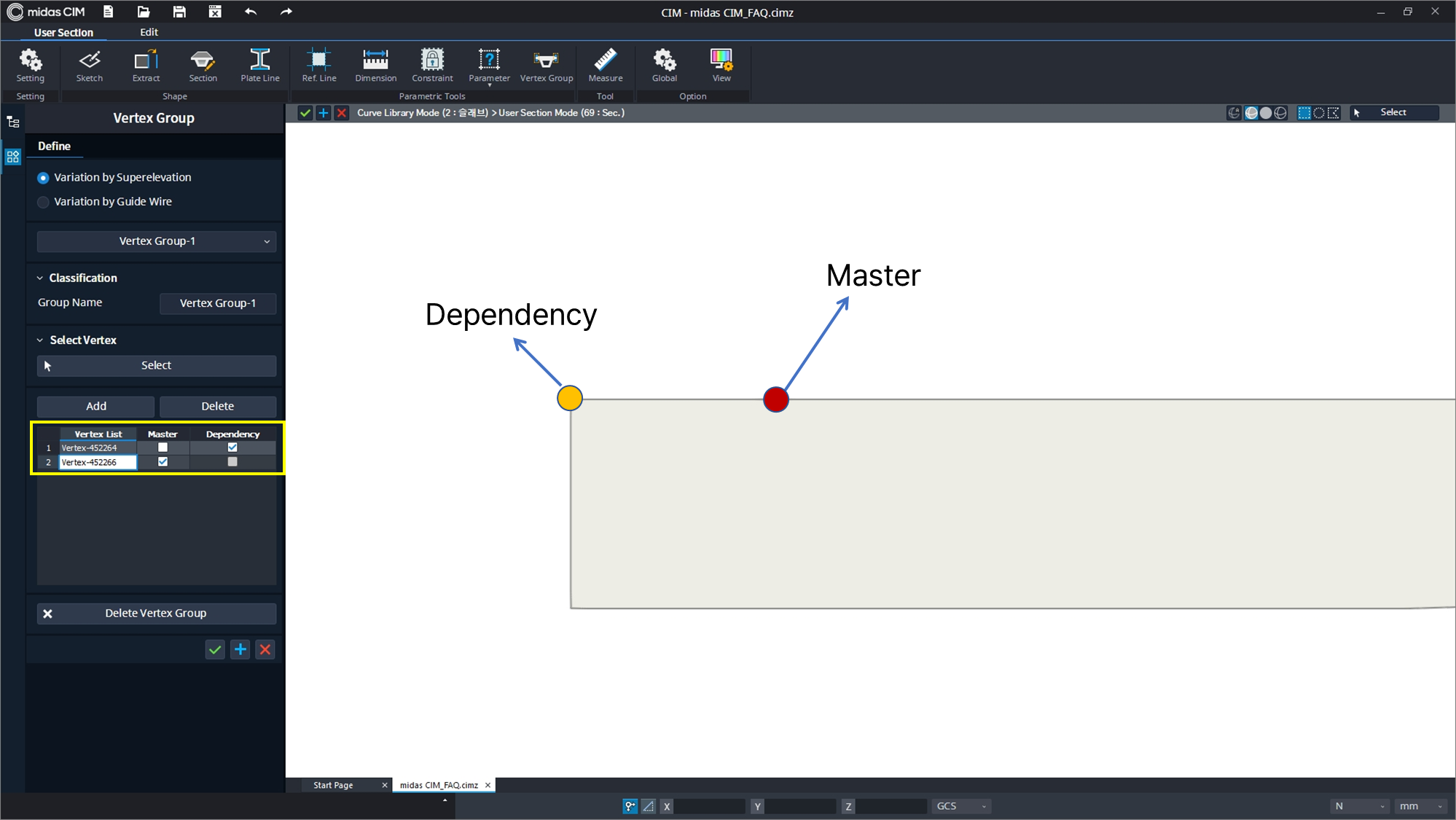

2. Vertex Group 설정창에서, 편경사의 기준이 되는 Vertex를 "Master"에 체크합니다.
3. 편경사가 적용되어도 Master Vertex와 z축 방향으로 같은 값 만큼 내려갈 수 있도록 다른 Vertex들은 "Dependency"에
체크합니다.

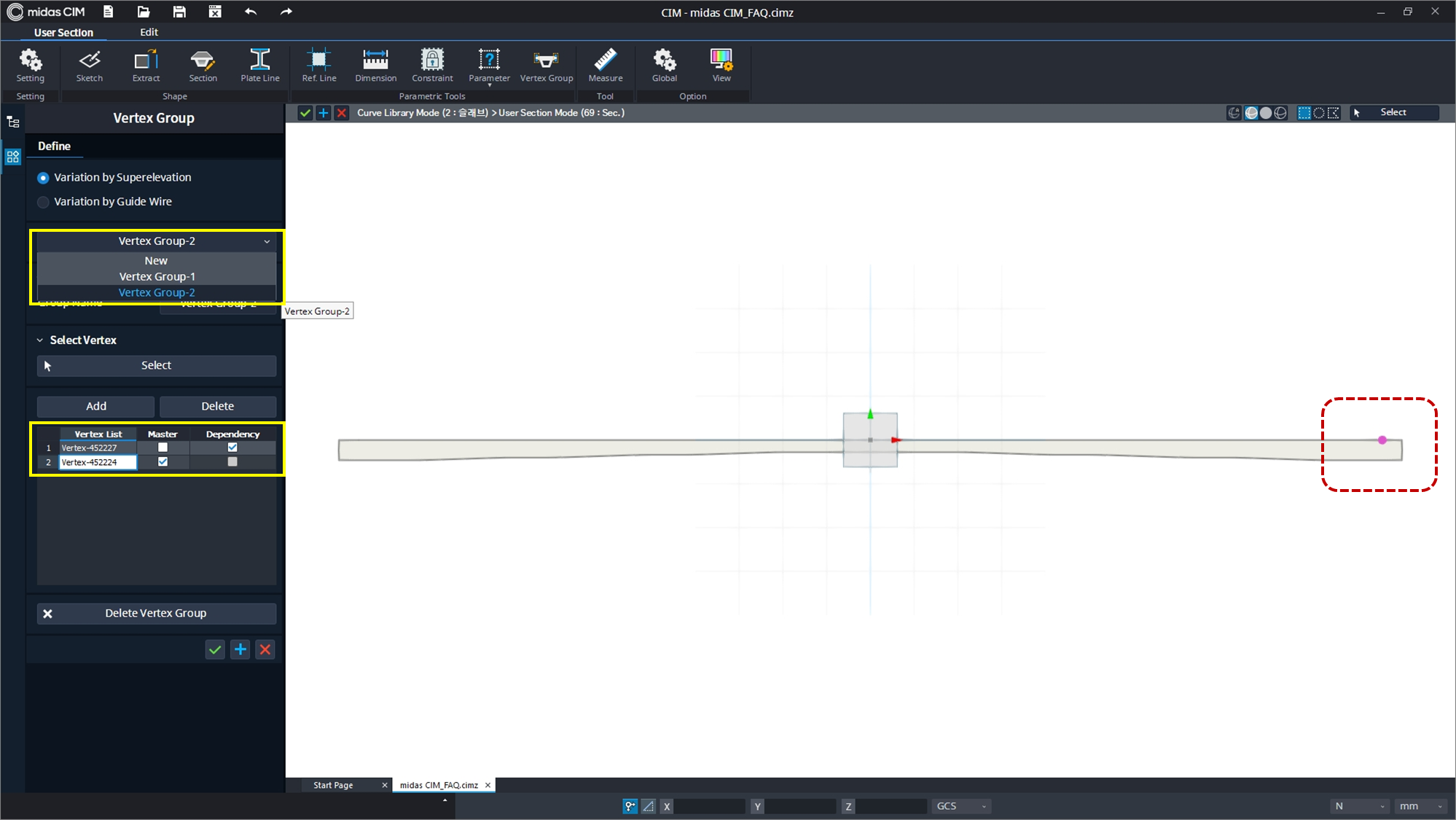

4. 반대편의 방호벽 설치 구간도 이와 같은 방법으로 Vertex Group를 설정합니다.
다음 진행사항으로는 앞서 설정한 Curve Library 를 Assembly Unit Mode 에 편경사 정보를 반영하여 할당하는 과정입니다.

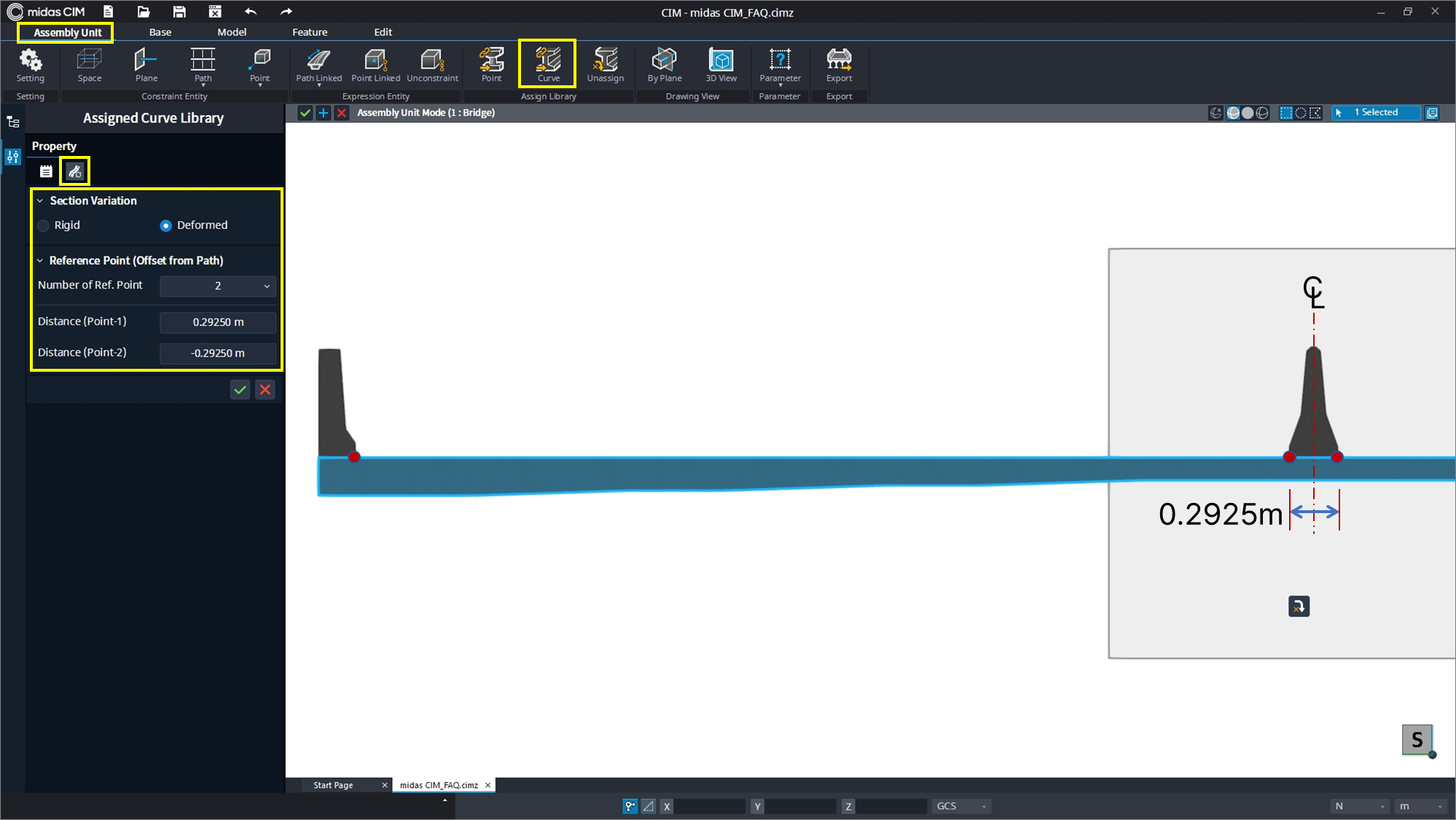

1. Assembly Unit Mode 에서 Curve Library 를 할당(Assign Library)합니다.
2. Property 2nd 탭에서 편경사 정보를 입력합니다.
3. Deformed 옵션을 선택하고, 중분대 설치 구간 이후부터 편경사 적용이 가능하도록 중심으로 부터의 거리 값을 좌ㆍ우측으로 분리
하여 입력합니다.

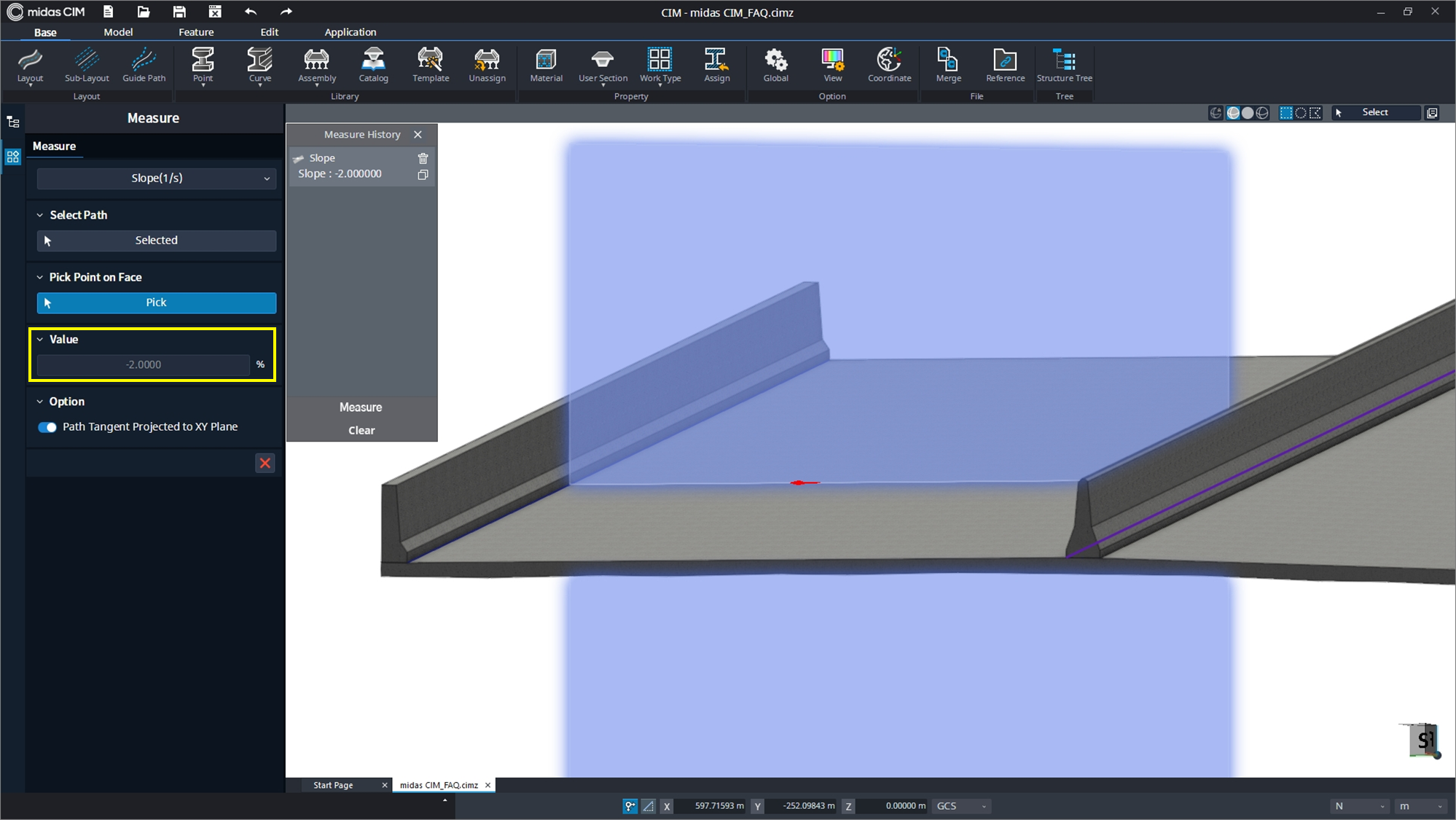

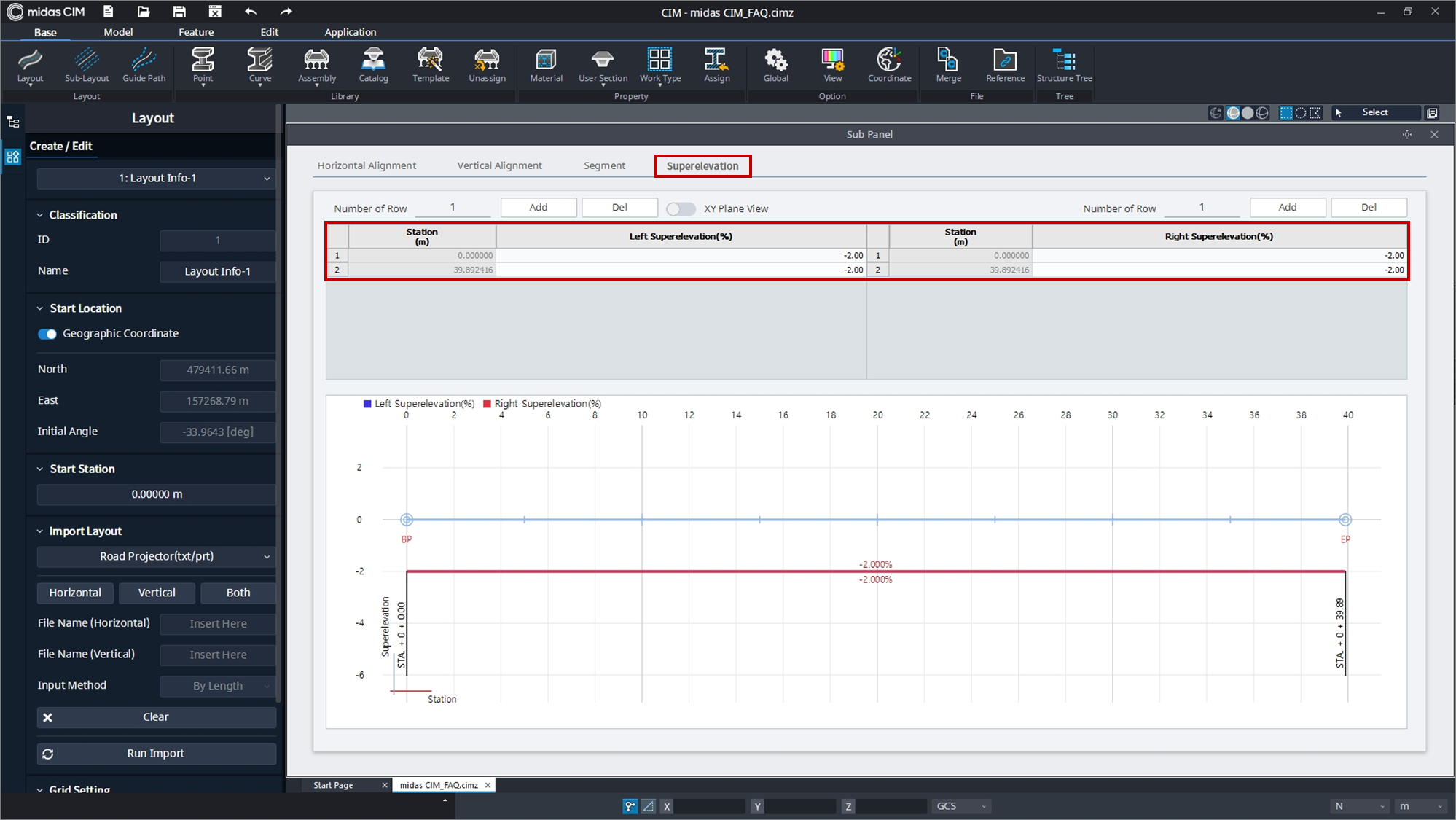

Base Mode에서 편경사 정보가 포함된 선형에 Assembly Unit Library 를 할당하면, 아래와 같은 편경사가 적용된 결과를 확인할 수 있습니다.
