질문
I형 거더의 상부 플랜지와 같은 절곡부에 철근 생성 시 오류가 발생합니다.

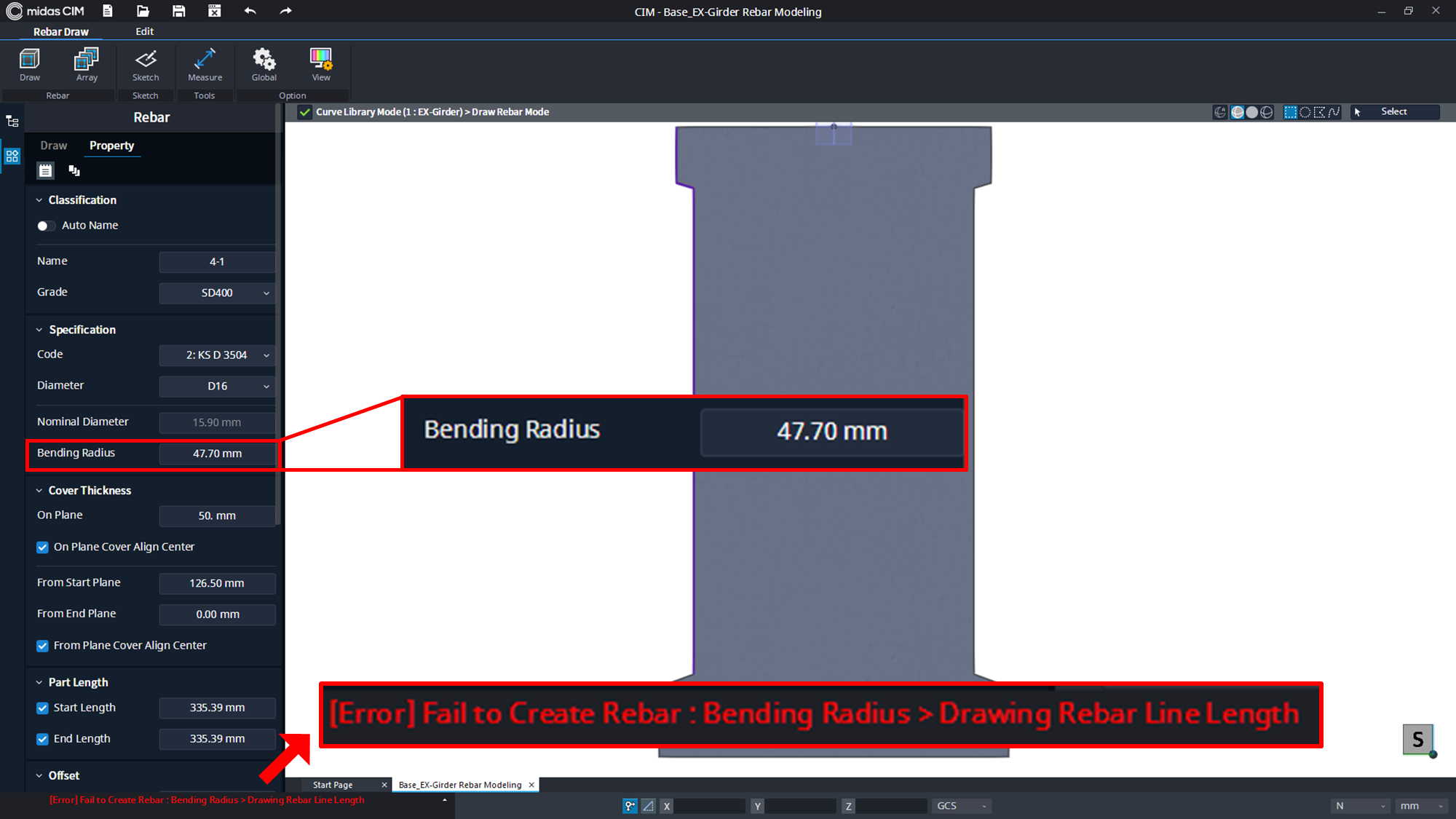

그림 1. 오류 메세지
답변
플랜지 철근은 Edge가 꺾인 부분에서 철근 속성의 Bending Radius 값을 줄여주면 철근 생성이 가능합니다.

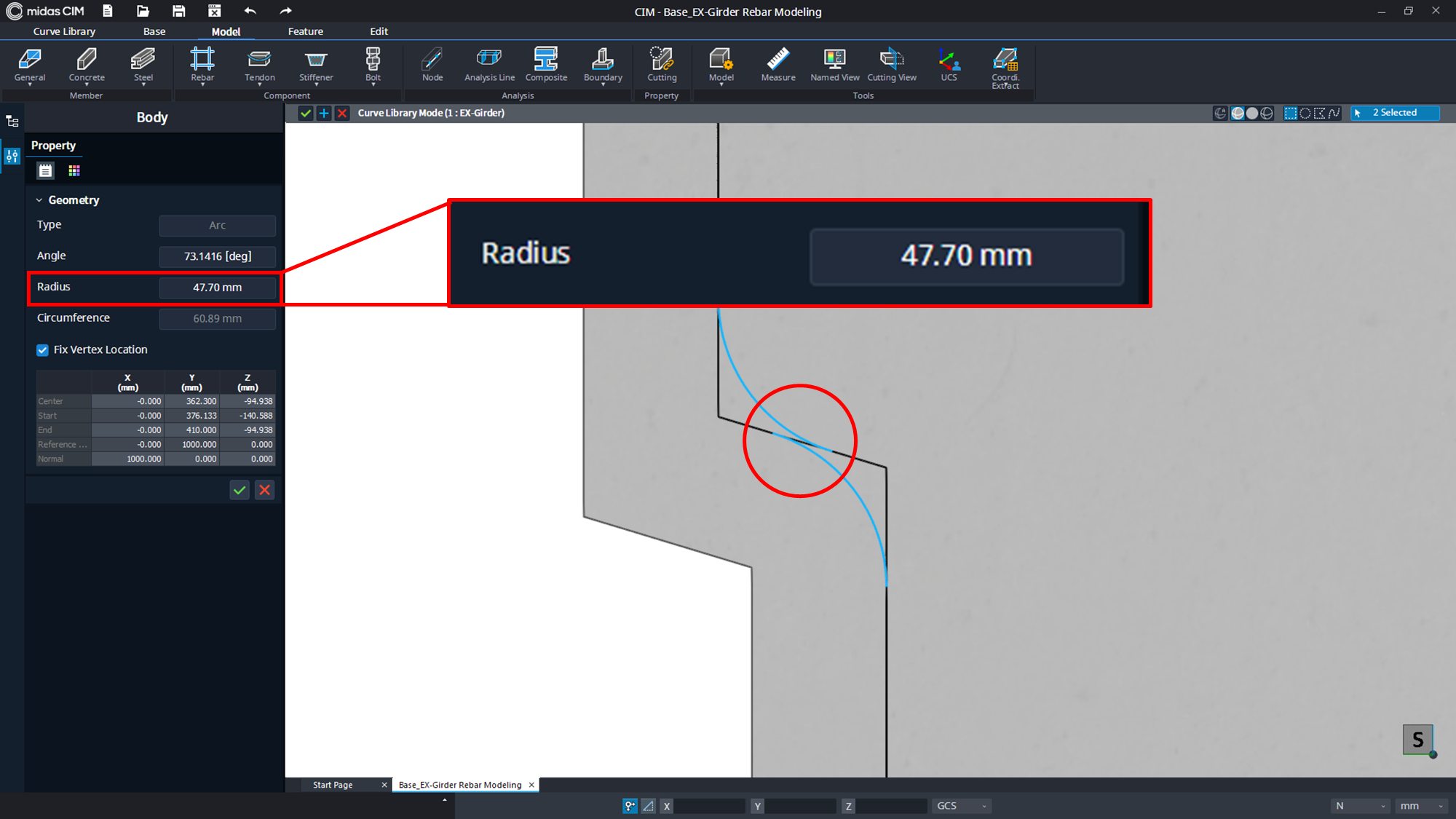

그림 2와 같은 구조물에서 D16 철근의 기본 Bending Radius 값인 47.70mm (KDS Code, KR)으로는 해당 부분에 굽힘 형상을 고려하였을 때, 철근을 연결되게 그릴 수 없기 때문에 철근이 생성되지 않습니다.
그림 2. 거더 상부 플랜지 철근
이런 경우 해당 부분에 철근을 그리기 위해서는 Bending Radius 값을 줄여주면 생성이 가능합니다.

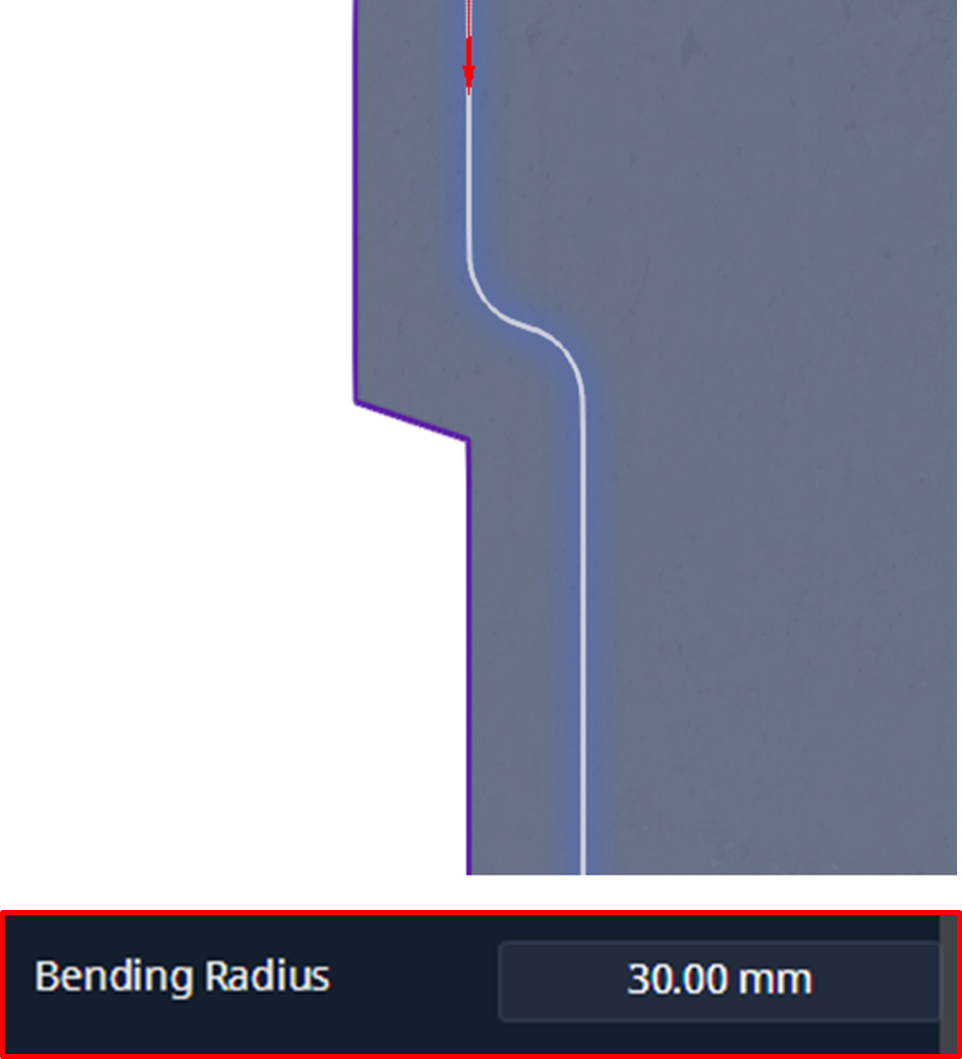

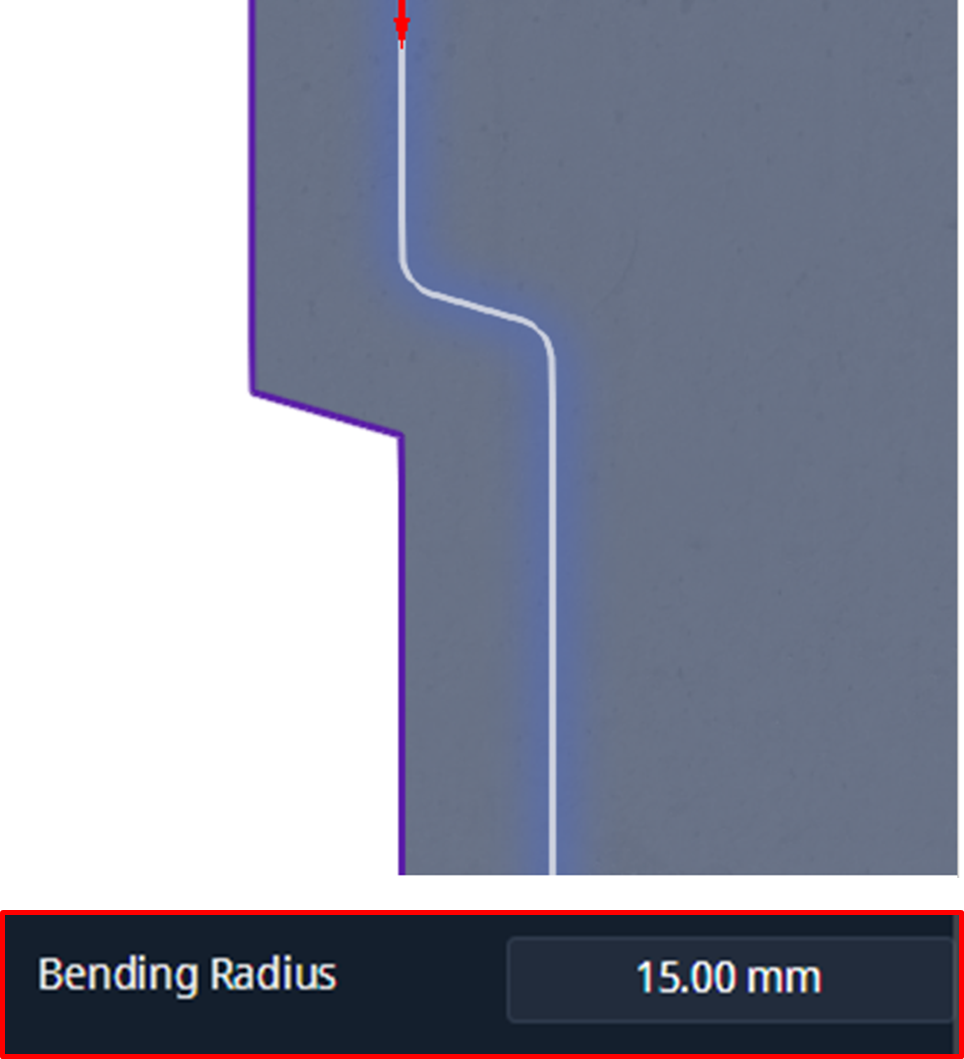

다음 그림은 Bending Radius 값에 따른 형상 차이입니다.
다만, 모델링 과정에서 철근을 생성해야 하는 경우의 이론적인 설명이며, 실제 시공 가능한 Bending Radius 값을 고려하여 모델링이
되어야 함을 안내해 드립니다.
