질문
CIM에서 생성한 곡선 객체를 3D dwg Export 할 경우, 선형이 반영되지 않은 객체로 내보내 집니다.
답변
CIM에서 3D dwg Export의 옵션 중 형상을 결정하는 옵션에는 Poly Face Mesh와 BREP이 있습니다.
Poly Face Mesh는 객체를 다각형(주로 삼각형) 형태로 Mesh를 생성하여 내보내는 설정입니다.
Poly Face Mesh는 Accuracy Angle 옵션을 통해 정밀도를 조절할 수 있으며, 값이 낮을수록 정밀도가 높아집니다.

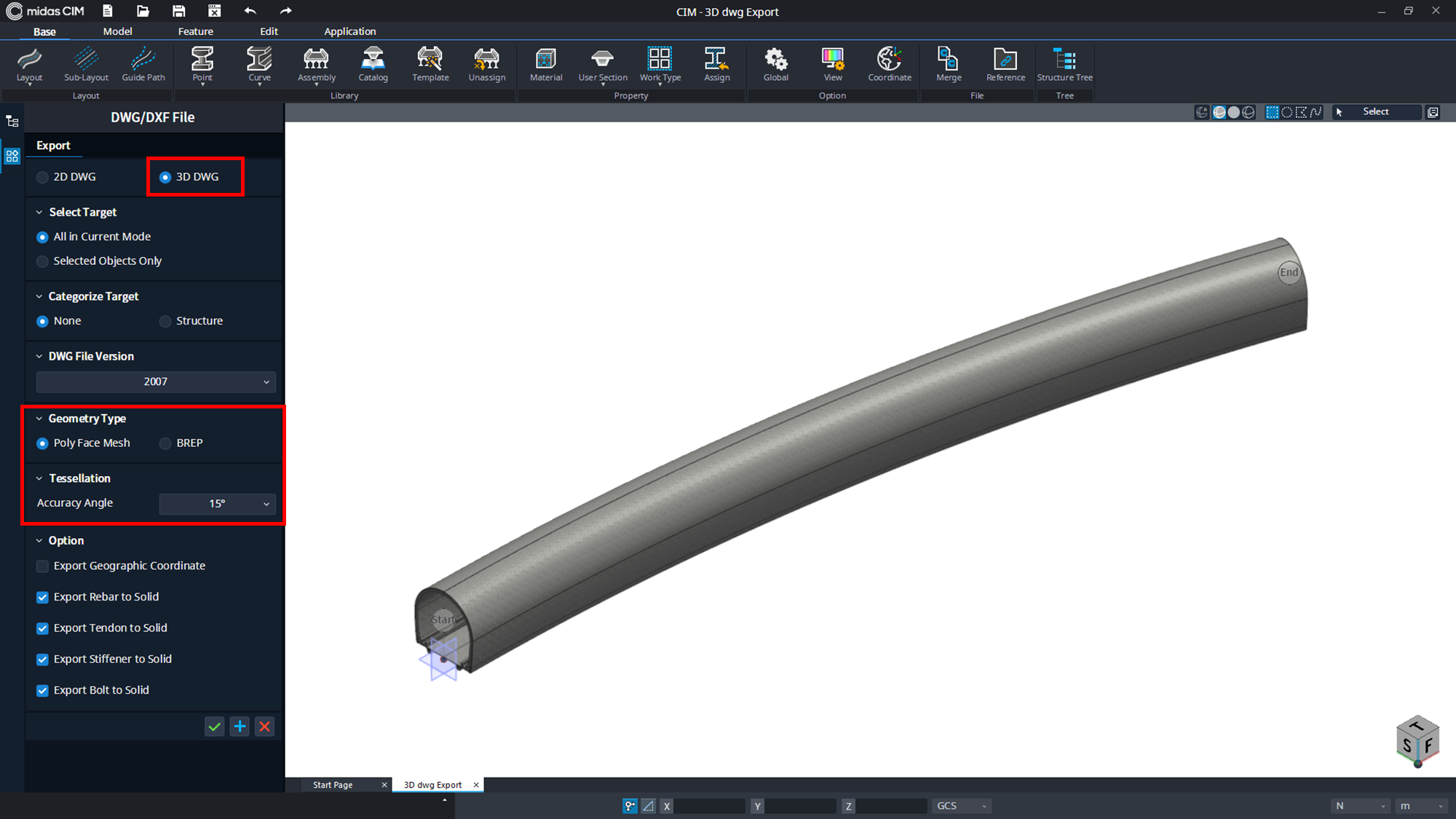

그림 1. Poly Face Mesh
BREP은 객체를 곡선과 면으로 구성하여 내보내는 설정입니다. 따라서 BREP은 Accuracy Angle 옵션이 없습니다.
CIM에서 BREP으로 객체를 Export할 때 BREP으로 생성하지 못하는 일부 형상에 대하여 프로그램 내부적으로 해당 형상을
Poly Face Mesh로 변환하여 Export 해주고, 다음 그림과 같은 Warning Message 가 출력됩니다.

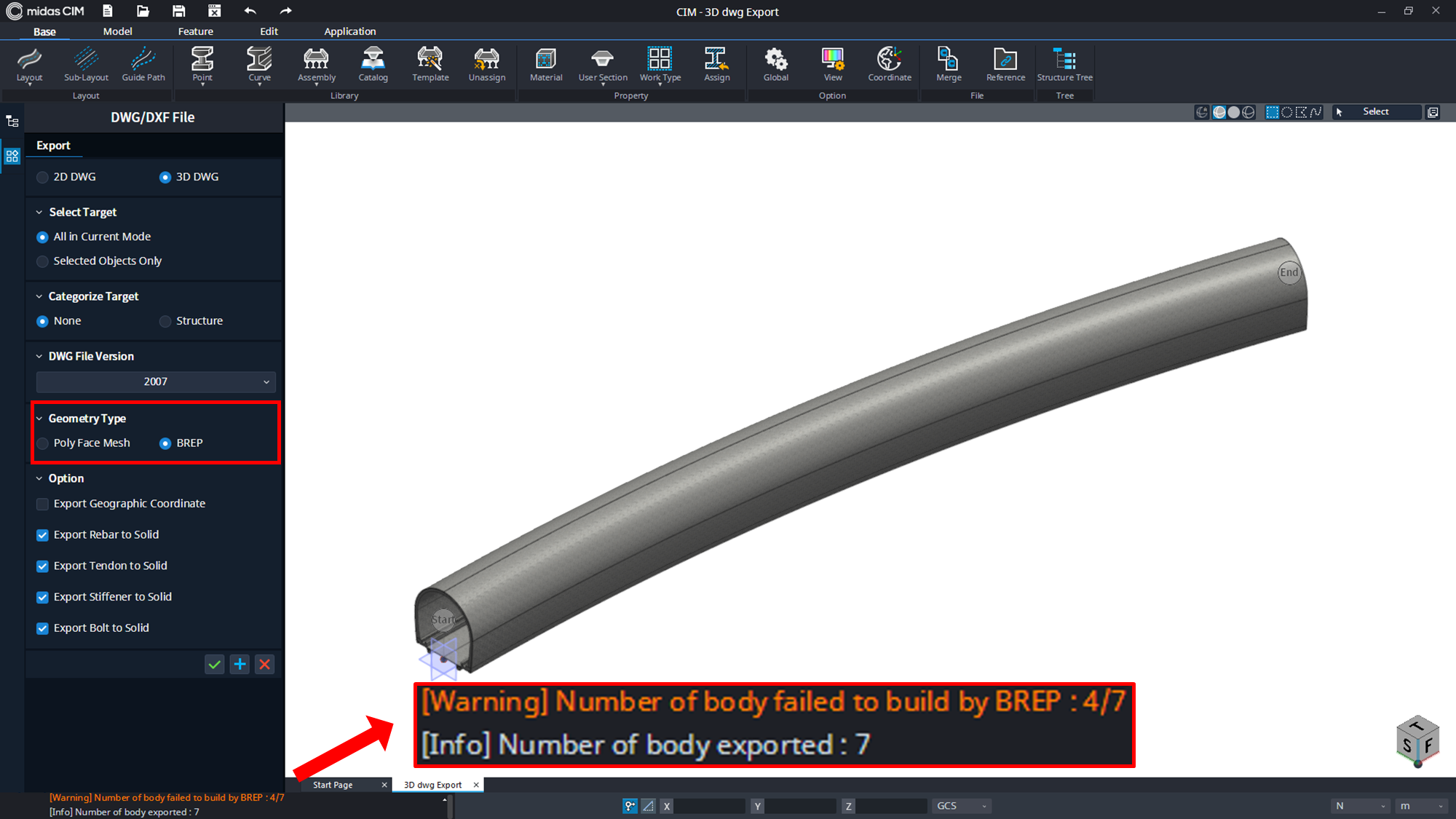

그림 2. BREP 적용 시 Warning 메세지
그리고, 이때의 Accuracy Angle 값은 Poly Face Mesh에 적용되어 있는 값을 적용합니다.
따라서 BREP이 완전하지 않은 경우에 정밀한 객체를 만들기 위해서는 Accuracy Angle 값을 줄여주어야 합니다.

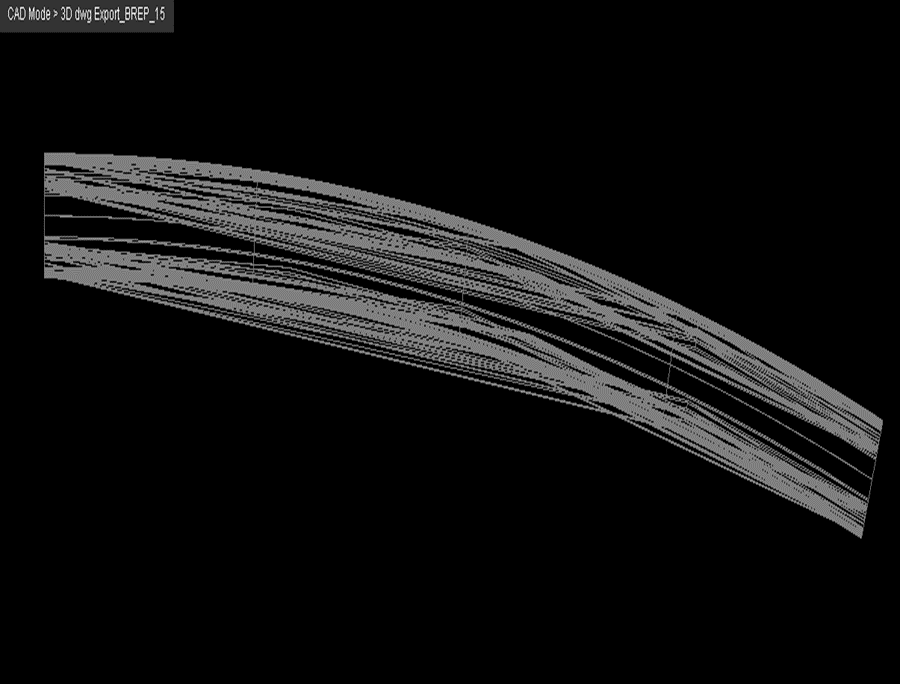

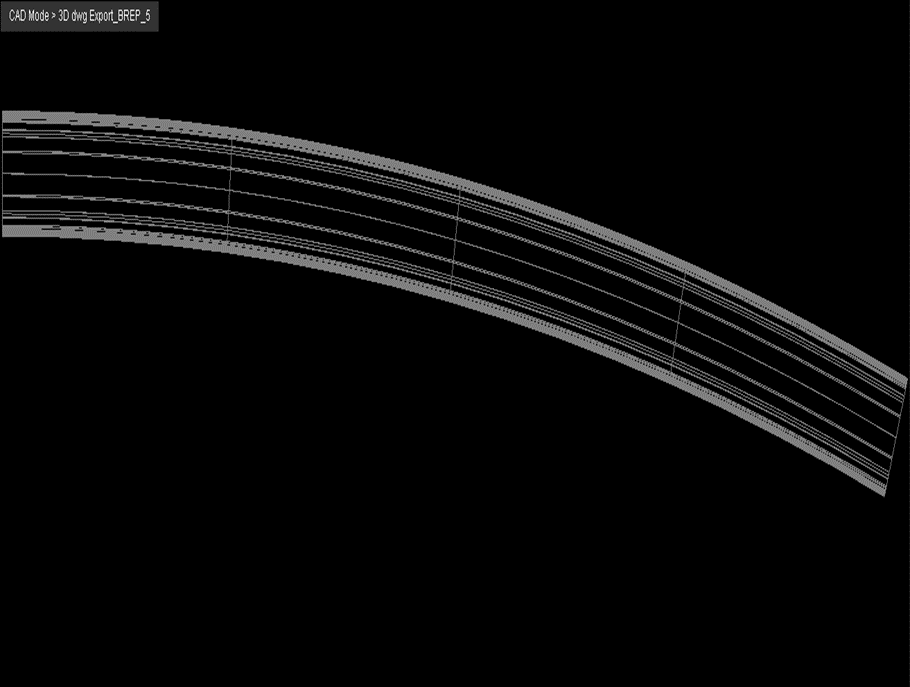

다음은 Accuracy Angle이 각각 15°와 5°일 때의 3D dwg Export 결과물 비교입니다.
| Accuracy Angle : 15° | Accuracy Angle : 5° |
