질문

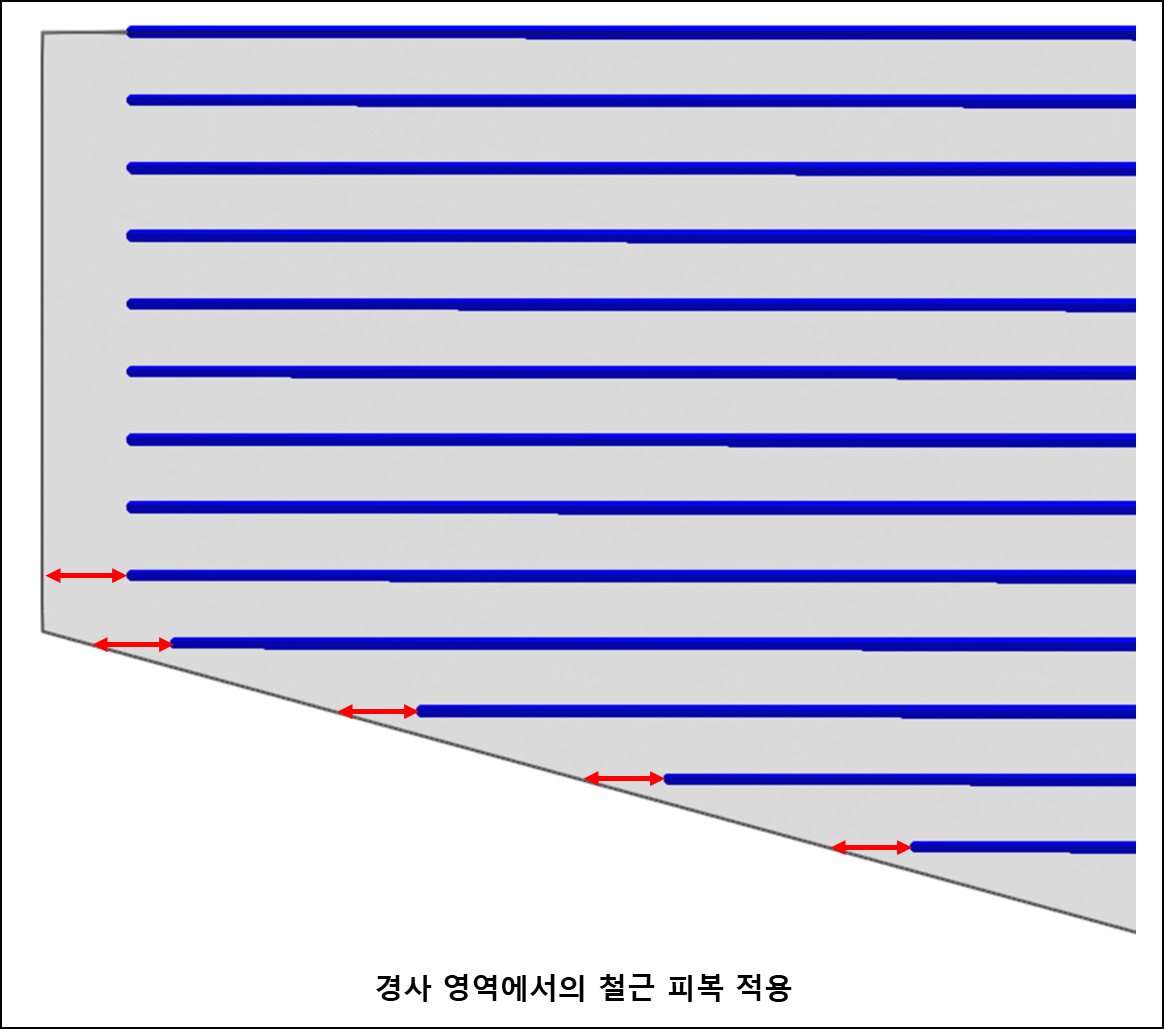

교각 코핑의 경사진 영역에서 수평 철근의 피복을 어떻게 유지할 수 있나요?
답변
CIM에서 철근은 철근이 그려지는 단면을 기준으로 피복 값을 반영하기 때문에, 코핑의 경사 영역에서 원하는 피복을 설정할 수
없습니다. 따라서 코핑의 철근 생성은 Void 객체를 활용하는 것이 가장 적절합니다.
Void 객체를 활용하여 철근을 생성하는 방법은 다음과 같습니다.
1. 코핑의 각 면으로부터 원하는 피복이 고려된 크기의 객체를 생성합니다.
(객체는 User Section을 활용하거나 3D Cad 기능을 활용하여 모델링하시면 됩니다.)
2. 객체를 클릭하고 속성(property) 창에서 Member type를 Void로 설정합니다.

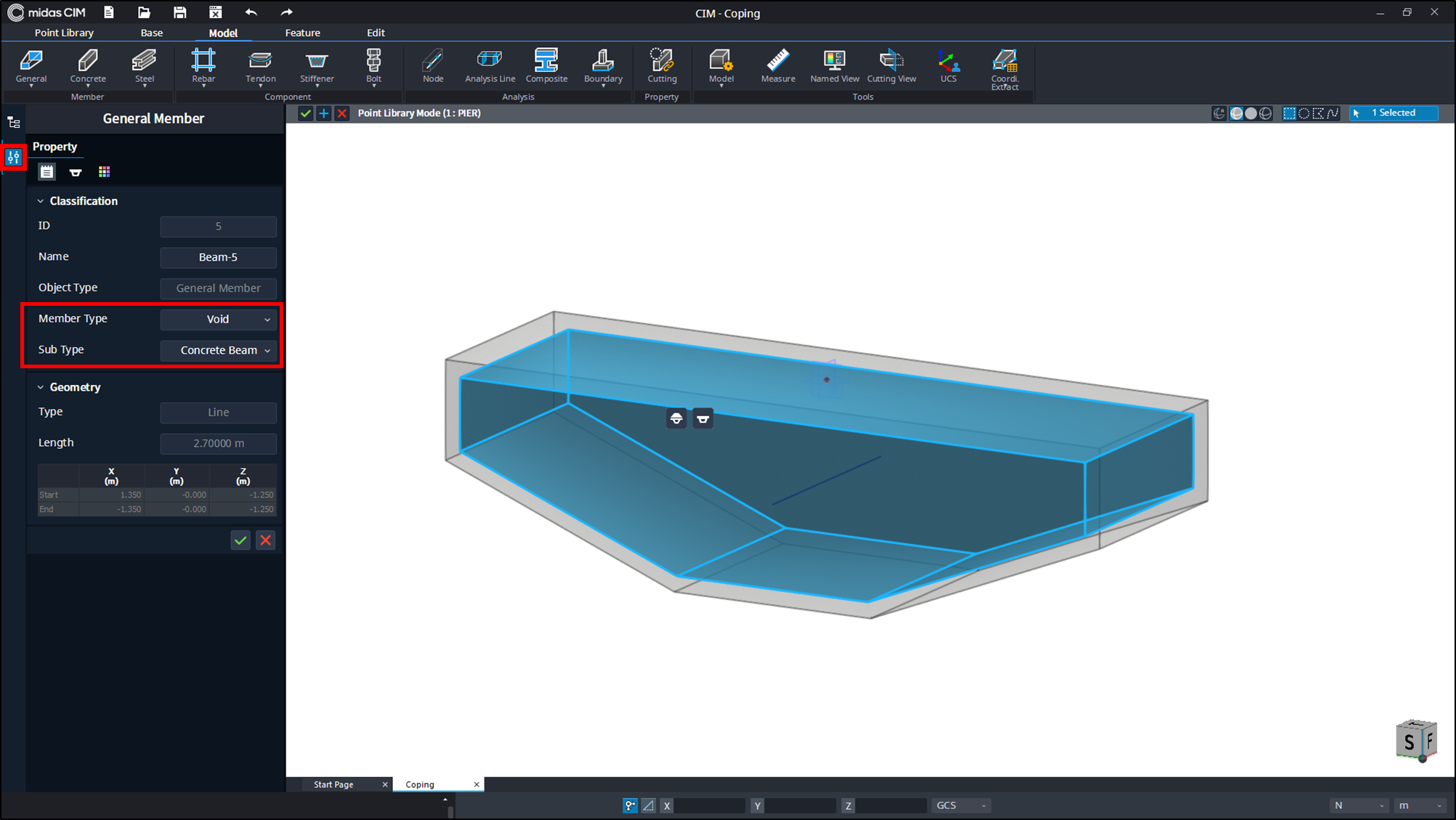

그림 2. 피복이 고려된 크기의 객체 속성 변경 (Void)
3. Void 객체에 피복을 0으로한 철근을 그린 후 배열합니다.

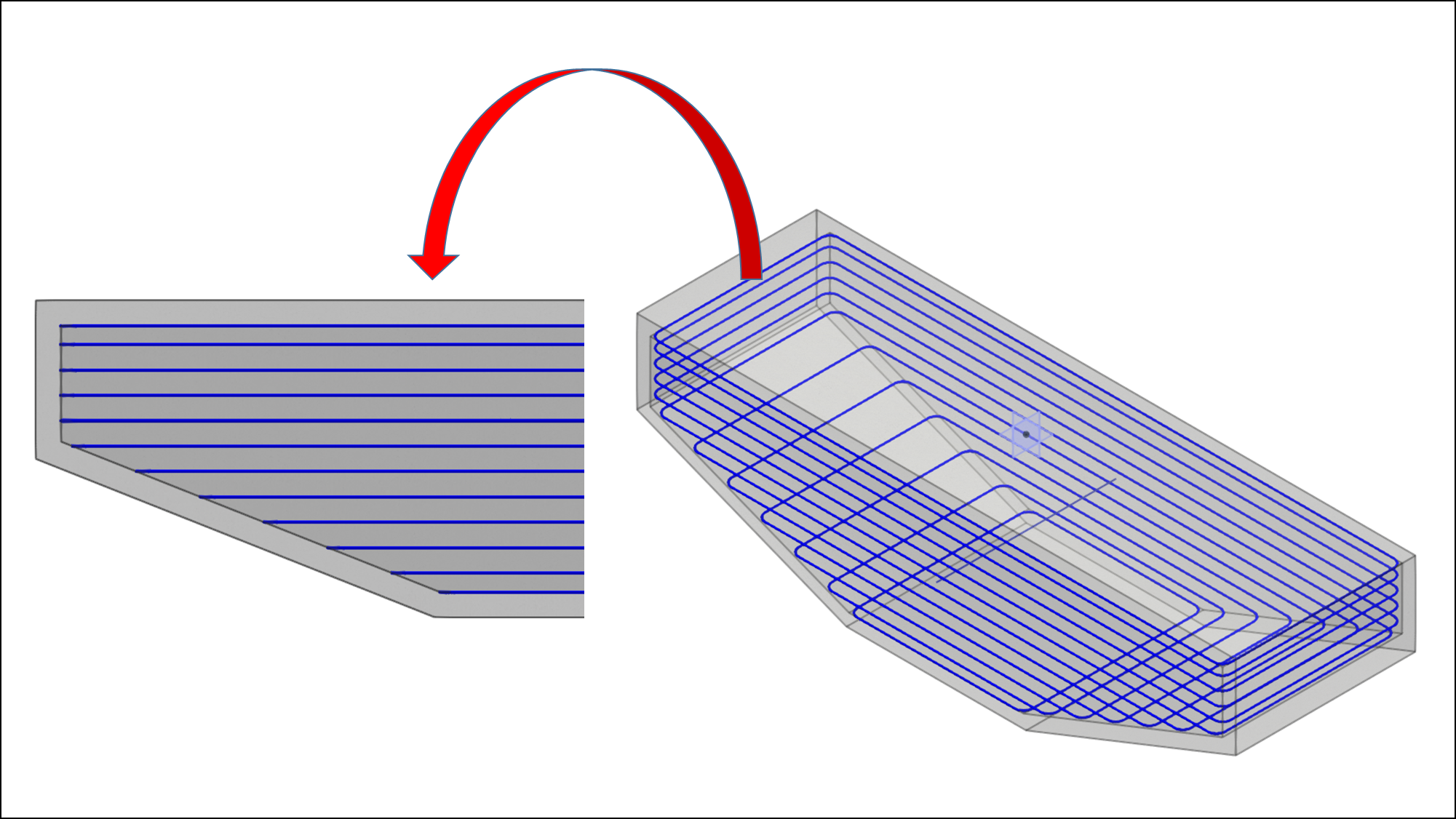

그림 3. Void 객체에 철근 배열
