[CIM/Construction] 객체 특정 부분의 면적만 산출할 수 있나요?

질문

터널 외측의 방수막 면적을 산출해야 하는데 Surface 객체는 수량 산출이 안됩니다. 3D 객체로 모델링하고 한쪽만 면적을 추출하는 방법이 있을까요?



답변

Surface 객체는 Field 값을 입력할 수 없어 수량산출에 제약이 있습니다. 따라서 방수막을 3D객체로 모델링 한 뒤, 해당 객체의 바깥쪽 면적을 추출하는 방법을 추천드립니다. 과정은 아래를 따라주시기 바랍니다.

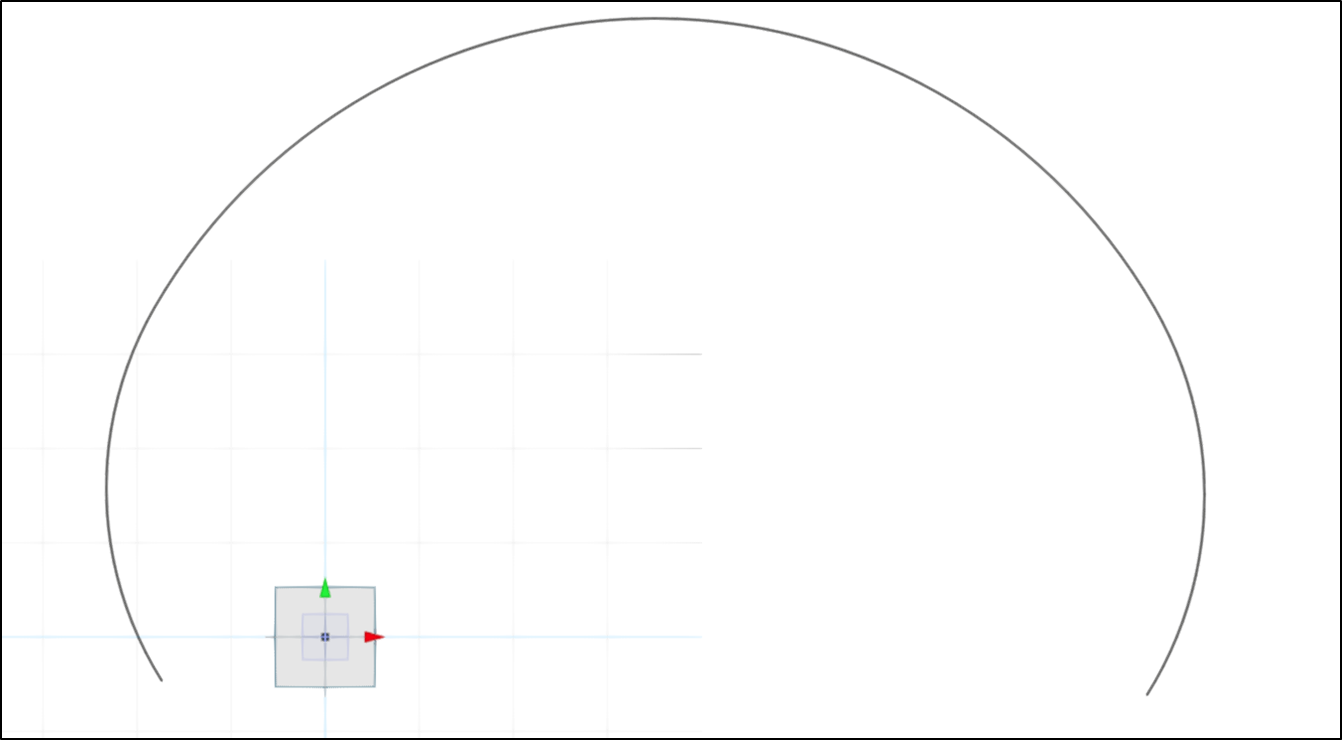

1. Offset 기능을 활용하여 얇은 두께의 방수막 User Section을 생성합니다. 바깥쪽 면만 산출할 것이기 때문에 두께는 상관 없습니다. (예시에서는 10mm 두께로 작성했습니다.)

그림 1. User Section 생성

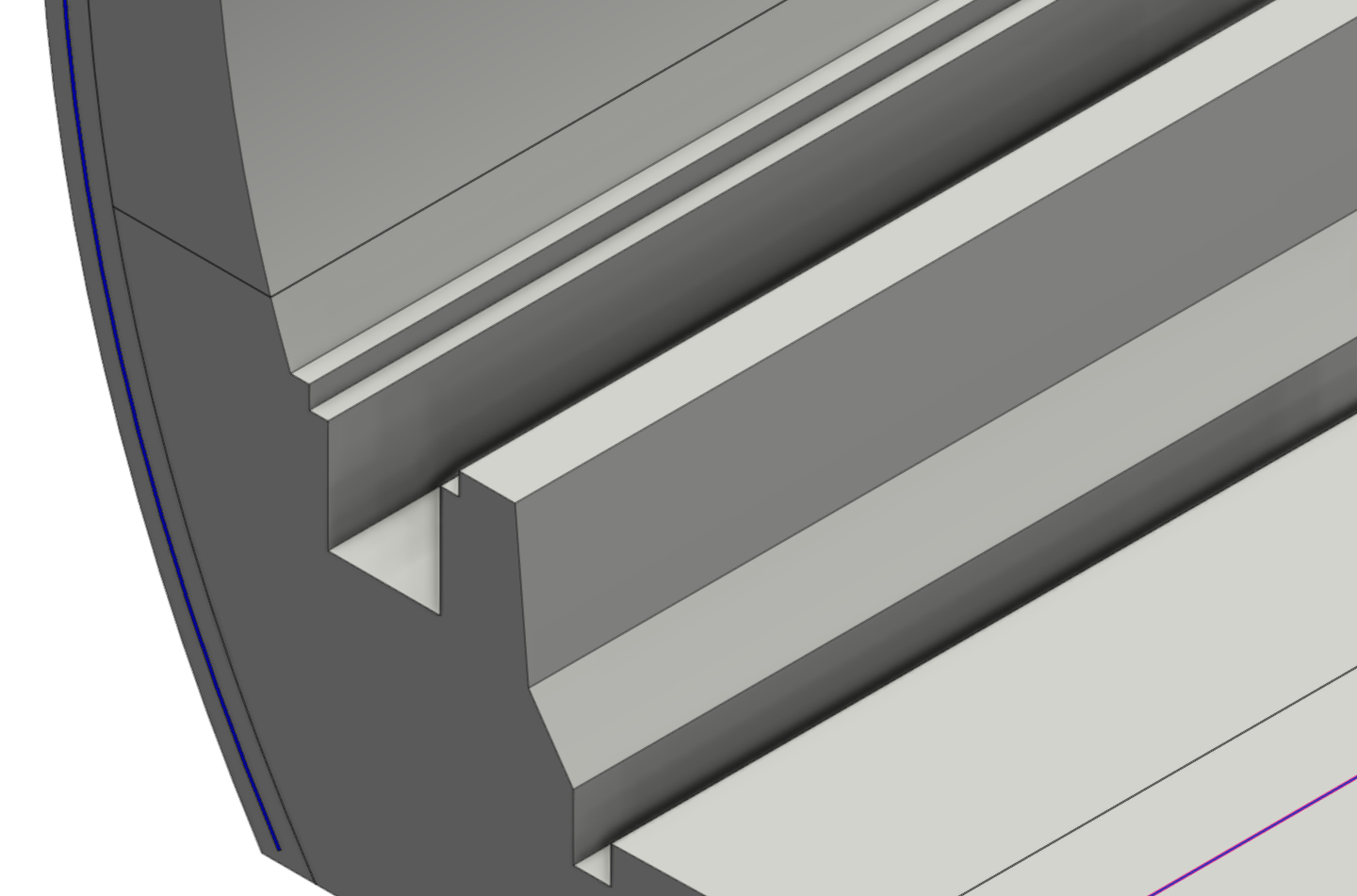

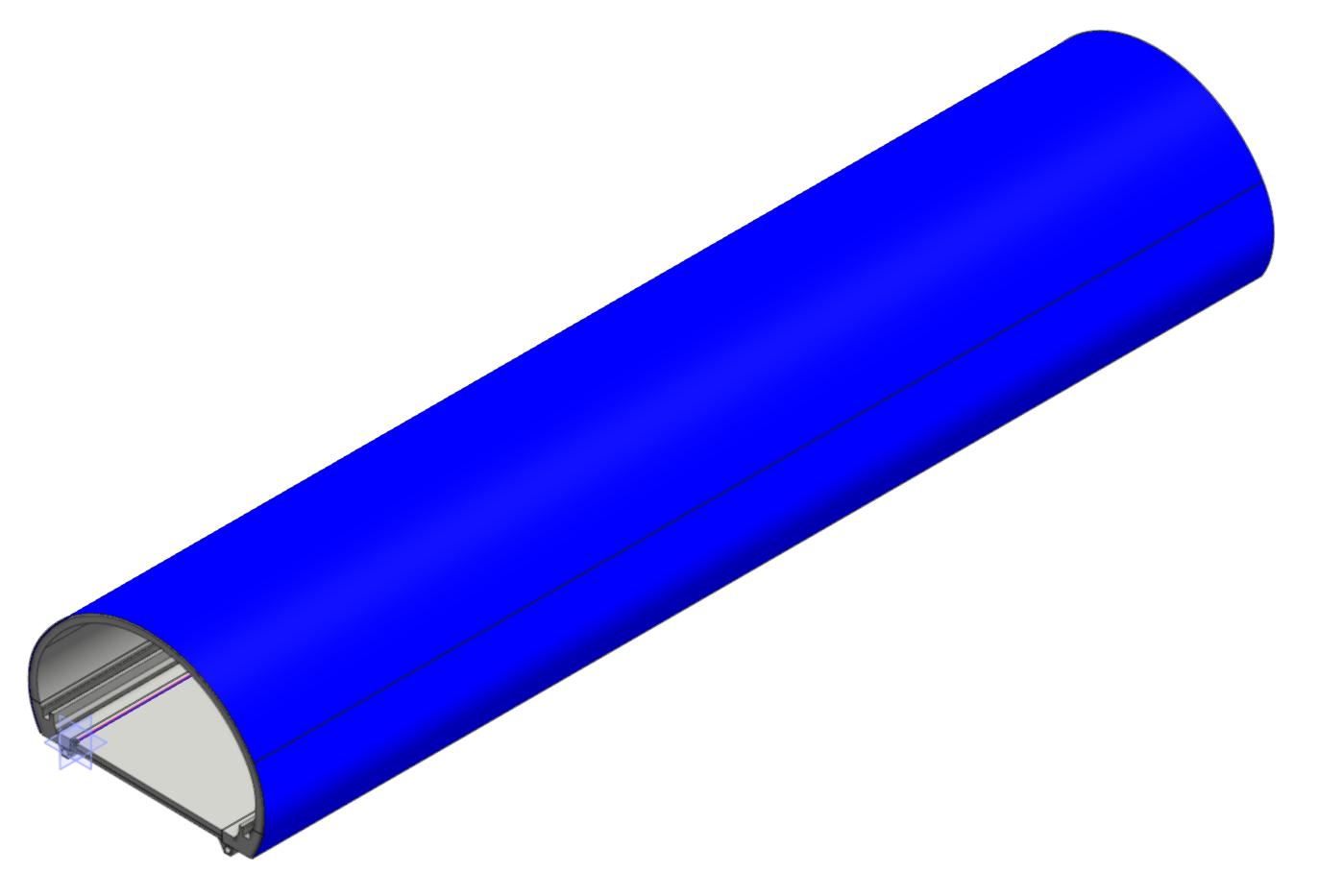

2. 해당 Section을 작업하고 계신 Library에 할당합니다. 예시에서는 알아보기 쉽도록 파란색으로 표시했습니다.
    (우측은 숏크리트 객체를 숨긴 화면입니다.)

그림 2. Library에 할당된 모습

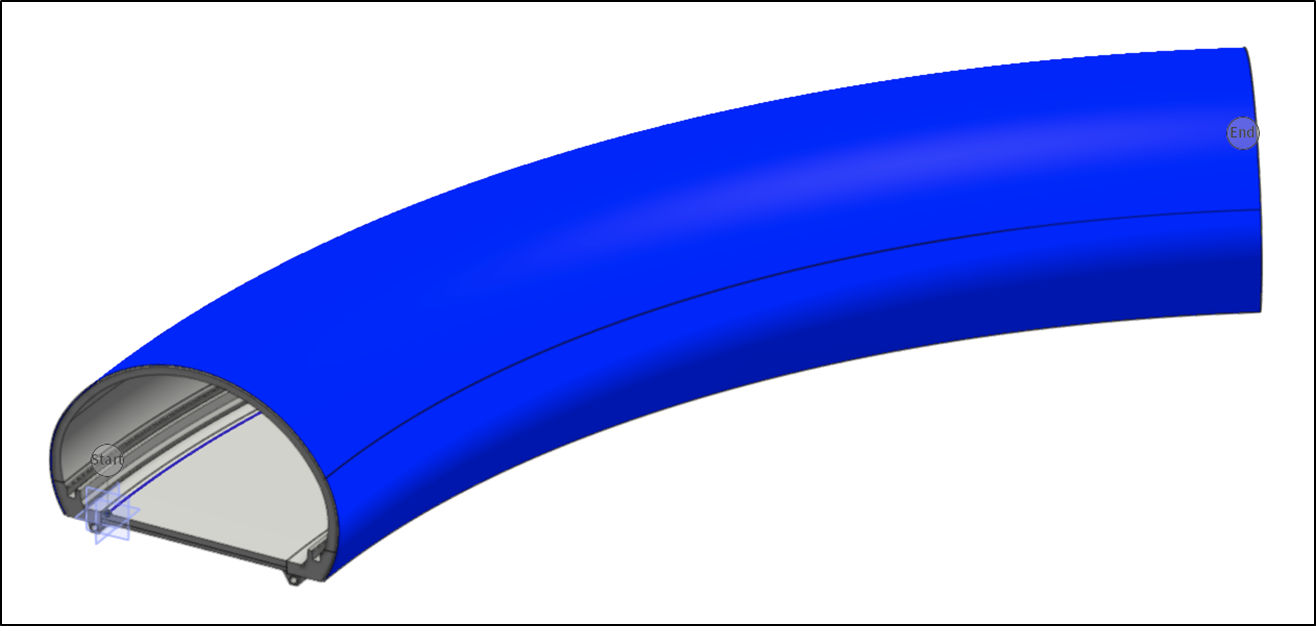

3. Base Mode에서 방수막 객체가 할당된 것을 확인합니다.

그림 3. Base Mode



4. 상단 [Application] 탭 > [Construction]을 클릭하여 Construction Mode로 진입한 후, 방수막 객체를 선택합니다.

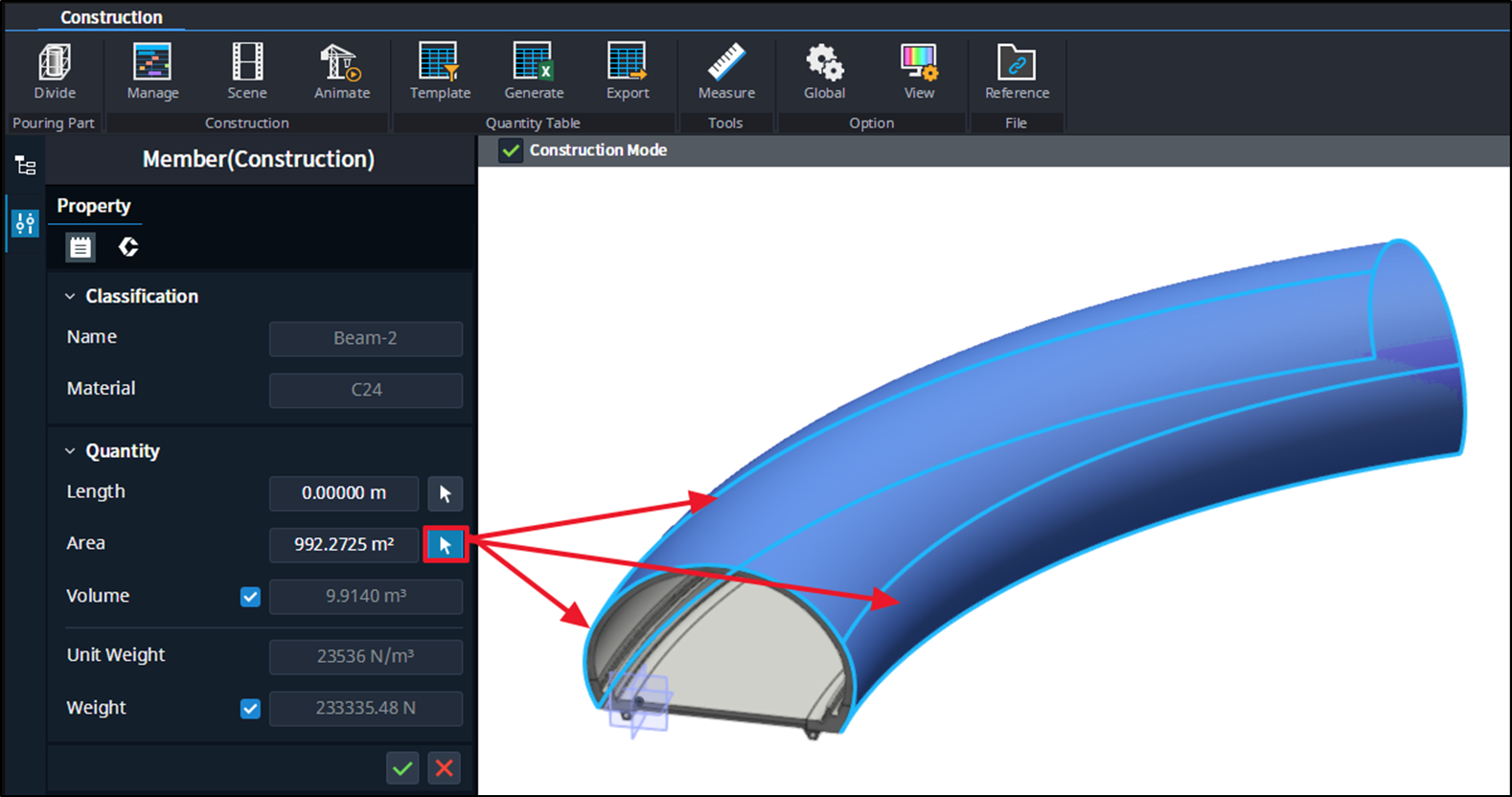

5. Property 창에서 Area의 마우스 버튼을 클릭하고, Ctrl 키를 누른 채로 외측 면을 모두 선택합니다.

그림 4. 수량 산출을 위한 객체 선택


해당 설정을 마치고 난 후 수량 산출을 진행하면 방수막의 면적을 산출하실 수 있습니다.
