질문
Layout에 Skew 값을 입력하고 OK를 눌렀는데 오류가 납니다.
답변
선형에 할당한 Assembly Unit에 Skew가 동작하지 않는 이유는 하위 객체가 Skew에 의해 길이 확보를 하지 못하기 때문입니다.
예를 들면, 시점과 종점의 Skew가 다르면 각 거더 Path의 길이는 아래 그림과 같이 달라지게 됩니다.

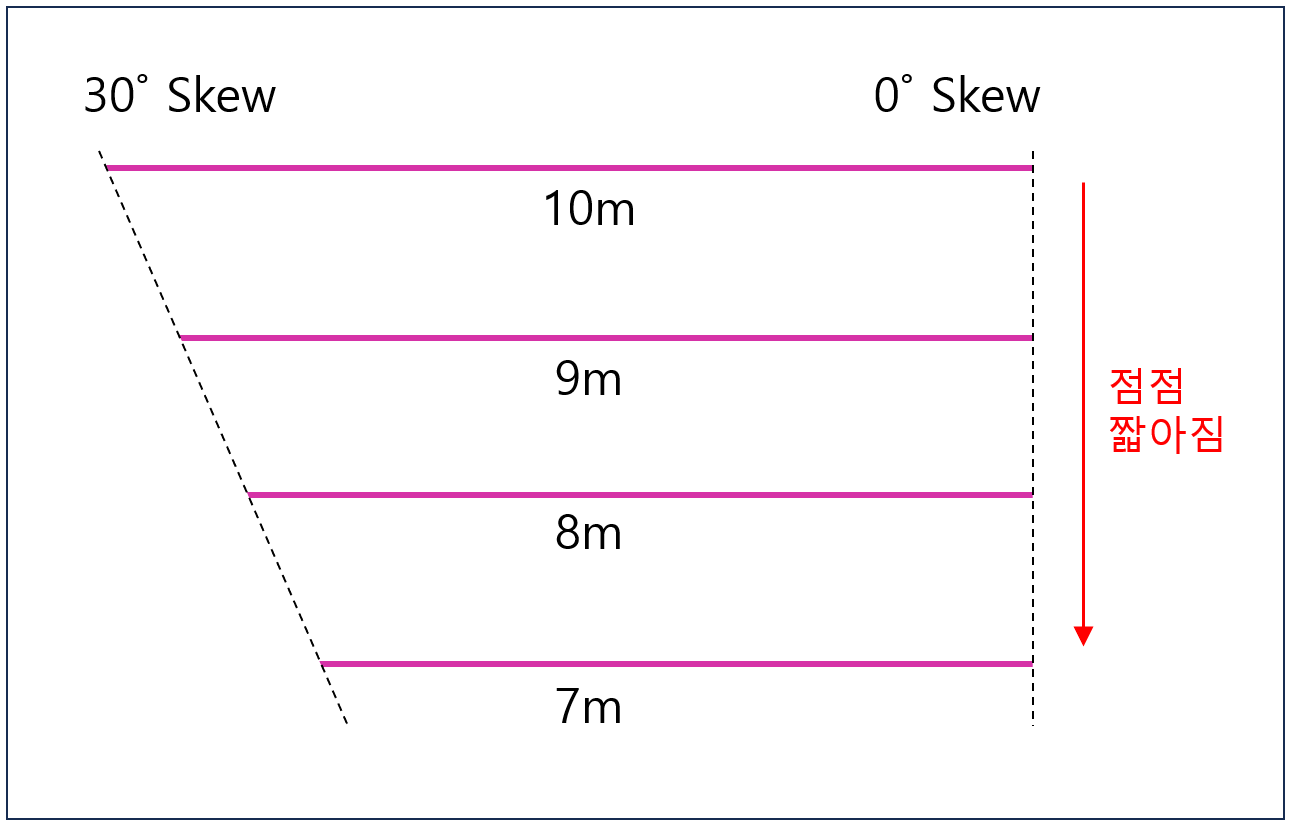

그림 1. 시점과 종점의 Skew가 다를 경우의 Path (평면 view)
만약 위의 그림에서 맨 아래 줄의 위치(7m)에 다음과 같은 객체가 Assembly Unit에 할당되어 있다면 Skew 반영이 되지 않습니다.
1. 7m가 넘는 Rigid Path
: Rigid Path는 고정된 길이 값을 가지고 있기 때문에 해당 길이를 확보하지 못하면 할당되지 않습니다.
2. 7m가 넘는 지점에 작성된 Constraint Point/Plane (By distance)
: By distance는 특정 지점으로부터의 거리를 정의하는 기능이기 때문에 그 만큼의 거리를 확보하지
못하면 할당되지 않습니다.
