질문
옹벽을 고려한 사면은 어떻게 모델링 해야되나요?
답변
옹벽을 고려하여 사면을 모델링할 경우 Retaining Wall Line 기능을 통하여 사면을 생성할 수 있습니다.
먼저 옹벽이 놓여질 부분에 참조선을 위치시킵니다. 이후 Slope 기능을 통하여 사면을 생성하고, 이때 Retaining Wall Line으로 참조선을 선택하여 사면을 생성하면, 옹벽을 고려한 사면생성을 할 수 있습니다.

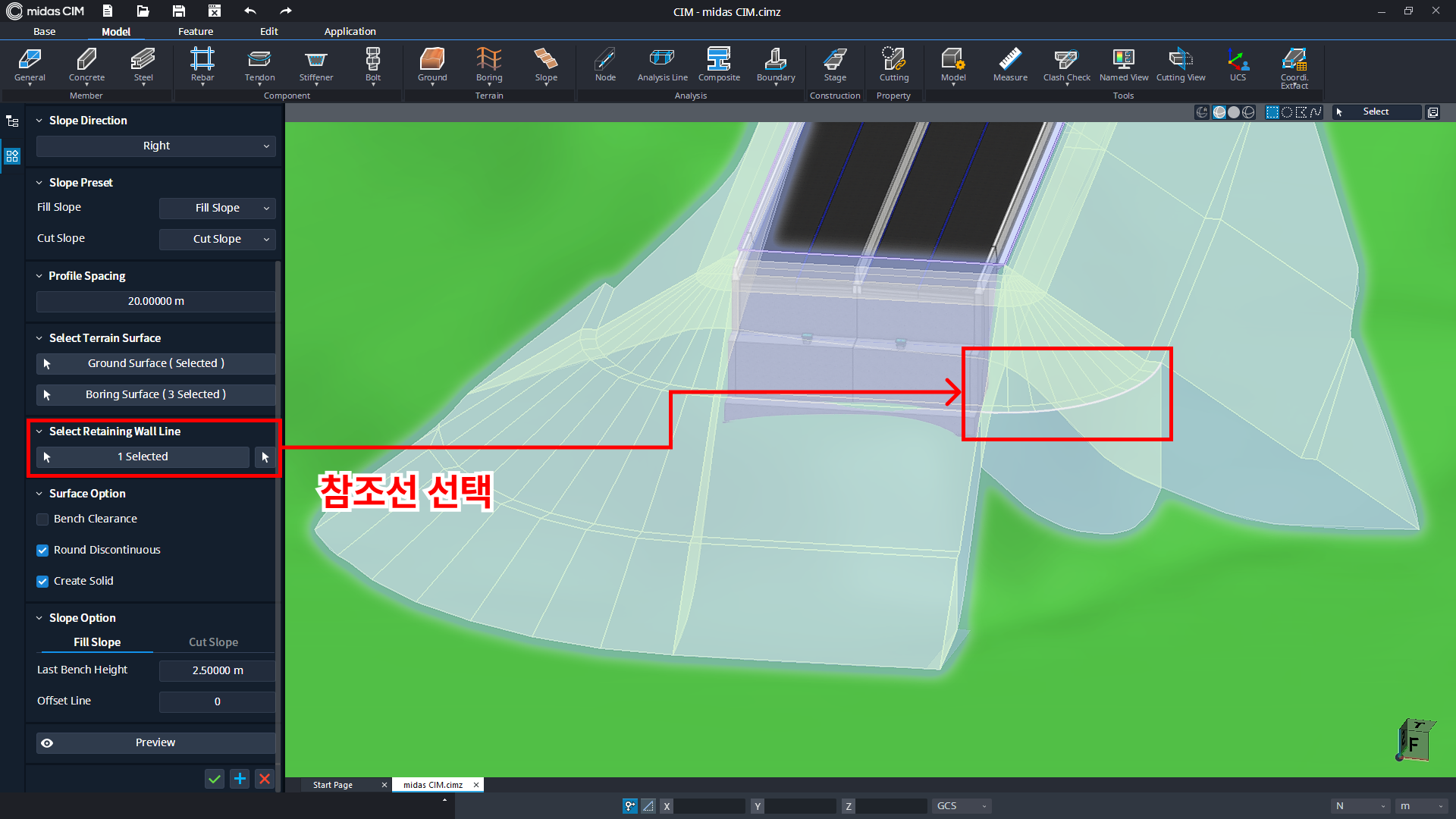

| 그림 1. 옹벽을 고려하기 위한 참조선 선택 - 이때 참조선의 레벨은 상관없으며, 평면상에서 봤을 떄 옹벽이 생성될 부분을 고려하여 참조선이 위치하면 됩니다. |

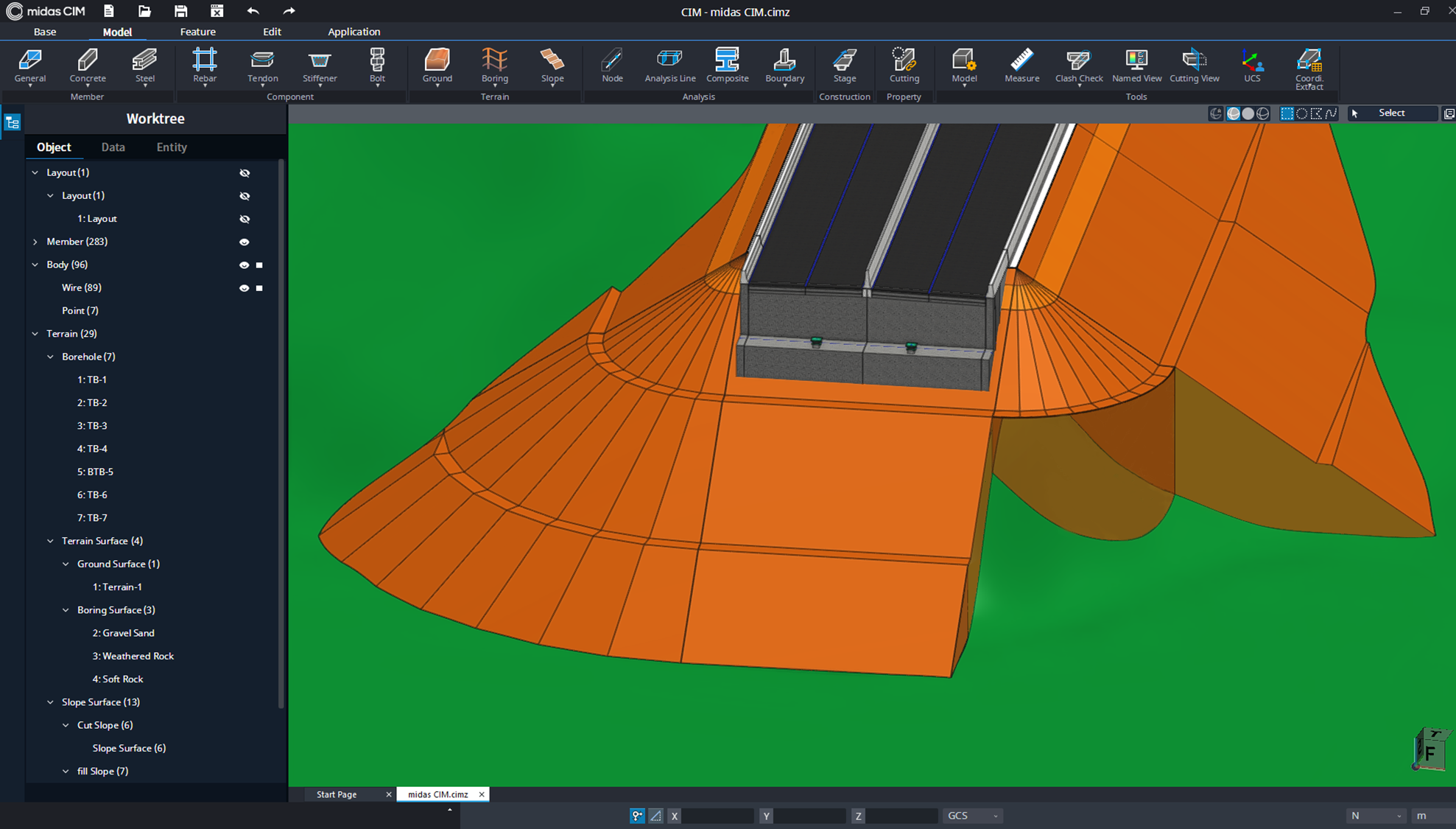

| 그림 2. 옹벽이 놓여질 위치를 고려하여 생성된 사면 |
