Common Parameter 생성 편집

Definition of Frame

기능

  • 구조물의 횡구속 여부 선택 : 장주인 압축재는 주로 압축재의 휨모멘트를 확대하는 방법으로 그 장주효과를 설계에 고려하며 이 때의 압축재의 확대휨모멘트는 구조물의 횡구속 여부에 따라서 그 산정 방법이 달라집니다. 본 대화상자에서는 압축재의 확대휨모멘트를 계산하기 위하여 구조물의 횡구속 여부를 선택합니다.
  • 설계 평면(차원)선택 : 구조물의 3축에서 발생된 모른 부재력을 고려하여 설계할지 또는 특정 평면에서 발생된 부재력만 고려하여 설계수행 여부를 선택합니다.
  • 유효좌굴길이계수의 자동계산 여부 선택 : 자동계산을 선택할 경우 내장된 알고리즘에 의해 프로그램에서 부재의 유효좌굴길이를 자동 계산합니다.



호출

메인 메뉴에서 [Design] 탭 > [Type : 공통] > [Design Input Data] 그룹 > [Design Parameters] > [Definition of Frame]



입력

모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

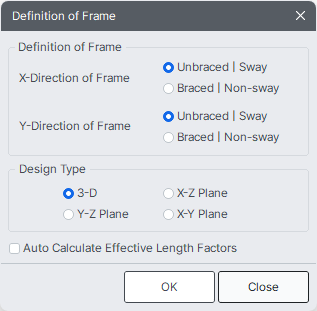

Definition of Frame 대화상자


Definition of Frame

구조물의 골조형식을 선택합니다.

X-Direction of Frame

전체좌표계 X축 방향에 대한 골조형식을 횡지지된 골조(Braced|Non-sway))와 횡지지되지 않은골조(Unbraced|Sway) 중 하나를 선택

Y-Direction of Frame

전체좌표계 Y축 방향에 대한 골조형식을 횡지지된 골조(Braced|Non-sway)와 횡지지되지 않은 골조(Unbraced|Sway) 중 하나를 선택


Design Type

3차원 구조물의 부재 설계 시 부재에 발생하는 부재력을 일부 제한하여 설계를 수행할 것인지의 여부를 지정합니다.

특정 평면이 선택되면 그 평면내에 발생하는 부재력만이 부재설계에 적용됩니다.

3D : 부재에 발생하는 3차원 모든 부재력에 대해 설계 수행

X-Z Plane : 전체좌표계 X-Z Plane내에 발생하는 부재력만 허용하는 2차원설계 수행

Y-Z Plane : 전체좌표계 Y-Z Plane내에 발생하는 부재력만 허용하는 2차원설계 수행

X-Y Plane : 전체좌표계 X-Y Plane내에 발생하는 부재력만 허용하는 2차원설계 수행

NOTE.png 이 기능은 길이방향으로 연속된 구조물을 2D로 해석 및 설계하는 경우에 사용한다. 이 기능은 특정평면을 지정하여 설계를 수행할 경우 선택된 평면외의 설계변수 및 설계 부재력은 제한된다.


Auto Calculate Effective Length Factors

유효좌굴길이계수 자동계산 여부를 선택합니다.


: 입력한 선택사항을 적용하고 대화상자를 닫습니다.

: 입력한 선택사항을 적용하지 않고 대화상자를 닫습니다.
