Load Contribution for Nonlinear Load Case

기능

  • 비선형 요소를 사용한 경우 구조물의 설계를 위해서는 한 개의 하중조합조건을 하나의 하중조건(Load Case)으로 지정하여야 합니다. 본 기능을 이용하면 'Create Load Cases Using Load Combinations' 기능을 이용하여 생성한 하중조건에 포함된 여러가지 하중조합 구성을 확인할 수 있습니다.

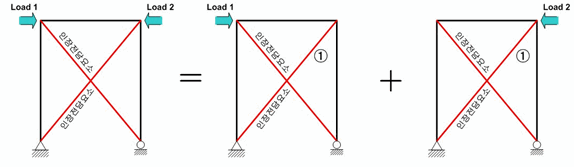

Ex)



1) 작용하중에 의한 인장전담요소의 부재력

A. Load 1에 의한 인장전담요소의 부재력 ≠ 0

B. Load 2에 의한 인장전담요소의 부재력 = 0

2) 하중조합

선형하중조합에 의한 부재력 = A + B ≠ 0

비선형하중조합에 의한 부재력 = 0 (하중이 동시 작용하기 때문에 실제구조물에는 부재력이 발생하지 않는다.)

비선형 요소를 사용한 경우 구조물의 설계를 위해서는 한 개의 하중조합조건을 하나의 하중조건(Load Case)으로 지정하여야 합니다.



호출

메인 메뉴에서 [Design] 탭 > [Type : 공통] > [Design Input Data] 그룹 > [Design Parameters] > [Load Contribution for Non Linear Load Case]



입력

모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

Load Contirbution for Nonlinear Load Case 대화상자


Name : Create Load Cases Using Load Combinations에서 적용한 하중조건의 이름을 확인합니다.

Description : 간단한 설명문을 입력합니다.

 : 선택된 단위하중조건을 삭제합니다.
