Common Parameter 생성 편집

Equivalent Moment correction Factor (Cm)

기능

  • 축력과 휨모멘트가 동시에 작용하는 보-기둥(Beam-Column)부재의 조합응력비 또는 소요휨강도 계산시 필요한 모멘트확대계수에 대한 조정계수인 등가모멘트 수정계수(Equivalent moment Correction Factor)를 입력합니다.



호출

메인 메뉴에서 [Design] 탭 > [Type : 공통] > [Design Input Data] 그룹 > [Design Parameters] > [Moment Factor (Cm)]



입력

모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

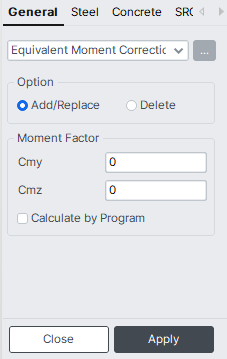

Equivalent Moment Correction Factor(Cm) 대화상자


Option

값을 입력/수정하거나 삭제하는 기능을 선택합니다.

Add/Replace : 최초 입력된 값은 추가하고, 입력된 값이 있는 경우에는 수정(Update)합니다.

Delete : 입력되어 있는 값을 삭제합니다.

삭제하는 경우에는 값을 입력하지 않아도 됩니다.


Moment Factor

등가모멘트 수정계수를 입력합니다.

Cmy

부재강축에 대해 휨이 발생하는 비지지구간의 등가모멘트 수정계수

Cmz

부재약축에 대해 휨이 발생하는 비지지구간의 등가모멘트 수정계수

NOTE.png Cmy(Cmz) 값은 0.4-1.0사이의 값을 입력하며, 값이 입력되어 있지 않은 부재는 부재강축 및 부재약축에 대하여 다음의 값을 적용한다.

보 또는 거더 부재 : Cm = 1.0

기둥 부재 : Cm = 0.85

Calculate by Program

이 항목이 선택된 경우에 등가모멘트 수정계수 값은 각 부재 축에 대하여 프로그램 내부에서 자동으로 계산한 값을 적용합니다.

NOTE.png Cm 값을 입력하지 않은 경우에는 다음 식에 의하여 프로그램 내부에서 자동 계산합니다.

Cm = 0.6 - 0.4 (M1/M2)

M1과 M2는 좌굴구간 끝부분의 작은쪽과 큰쪽에 대한 휨모멘트를 적용하여 계산하며, 부재의 강축 및 약축에 대하여 각각 계산합니다.

동일한 부재에 등가모멘트 수정계수(Cm) 값이 중복 입력된 경우는 해당 부재에 대하여 최종 입력된 값을 적용(Update)한다. 입력된 등가모멘트 수정계수는 요소번호순으로 정리된 데이터 테이블로 확인할 수 있으며, 데이터 테이블에서도 수정/추가 및 삭제가 가능하다.

데이터 테이블의 호출 방법은 다음과 같다.

Main Menu에서 Design > International Design > Common Parameter > General Design Tables > Equivalent Moment Correction Factor(Cm)

Tree Menu의 Tables 탭에서 Design Tables > International Design > Common Parameter > Equivalent Moment Correction Factor(Cm)


 : 입력한 값을 선택된 부재에 대하여 적용합니다.

: 입력 Dialog Bar를 닫습니다.
