Moment Magnifier(B1/Delta_b,B2/Delta_s)

기능

  • 압축 장주의 확대 휨모멘트를 계산할 때 필요한 모멘트확대계수(Moment Magnification Factor)를 입력합니다. 횡구속 구조물일 경우 사용자가 모멘트 확대계수값을 입력하지 않으면 프로그램 내부에서 자동계산하며 내부적으로 세장비를 검토하여 압축재가 장주일 경우에만 설계부재력에 확대계수를 반영합니다. 비횡구속 구조물일 경우에는 Default 로 1.0이 설정되며 자동계산되지 않습니다.
  • 사용자가 직접 값을 입력하는 경우에는 기둥의 장주/단주 여부 판정에 관계없이 설계 부재력에 모멘트 확대계수를 고려합니다.
  • 모멘트 확대계수는 기둥, 벽체 등의 압축부재 설계 시에만 적용됩니다.



호출

메인 메뉴에서 [Design] 탭 > [Type : 공통] > [Design Input Data] 그룹 > [Design Parameters] > [Moment Magnifier(B1/Delta_b,B2/Delta_s)]



입력

모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

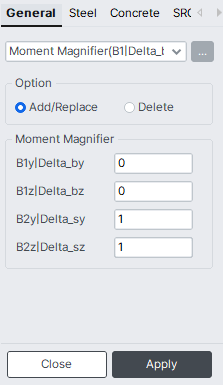

Moment Magnifier(B1/Delta_b,B2/Delta_s) 대화상자


Option

값을 입력/수정하거나 삭제하는 기능을 선택합니다.

Add/Replace : 최초 입력된 값은 추가하고, 입력된 값이 있는 경우에는 수정(Update)합니다.

Delete : 입력되어 있는 값을 삭제합니다.

삭제하는 경우에는 값을 입력하지 않아도 됩니다.


Moment Magnifier

모멘트확대계수를 입력합니다.

B1y/Delta_by

횡구속 구조물 압축부재의 부재강축에 대한 모멘트확대계수를 입력합니다. 입력하지 않는 경우, 기준에 따라서 프로그램 내부에서 자동계산합니다. Definition of Frame에서 횡구속 구조물로 선택된 경우에만 계산에 사용됩니다.

B1z/Delta_bz

횡구속 구조물 압축부재의 부재약축에 대한 모멘트확대계수를 입력합니다. 입력하지 않는 경우, 기준에 따라서 프로그램 내부에서 자동계산합니다. Definition of Frame에서 횡구속 구조물로 선택된 경우에만 계산에 사용됩니다.

B2y/Delta_sy

비횡구속 구조물 압축부재의 부재강축에 대한 모멘트확대계수를 입력합니다. 입력하지 않은 경우 1.0으로 설정됩니다. Definition of Frame에서 비횡구속 구조물로 선택된 경우에만 계산에 사용됩니다.

B2z/Delta_sz

비횡구속 구조물 압축부재의 부재약축에 대한 모멘트확대계수를 입력합니다. 입력하지 않은 경우 1.0으로 설정됩니다. Definition of Frame에서 비횡구속 구조물로 선택된 경우에만 계산에 사용됩니다.

 : 입력한 값을 선택된 부재에 적용합니다.

: 입력 Dialog Bar를 닫습니다.

NOTE.png B1y/Delta_by, B1z/Delta_bz에 값이 입력되지 않은 경우에는 프로그램 내부에서 자동계산하여 적용한다. B2y/Delta_sy, B2z/Delta_sz에 값이 입력되지 않은 경우에는 B2y/Delta_sy = 1.0, B2z/Delta_sz = 1.0의 값을 각각 적용한다. 일반적으로 수평하중에 의한 부재의 모멘트확대효과는 P-Delta 해석방법을 적용하면 정확한 해석결과를 얻을 수 있으므로, 구조해석시 P-Delta 해석방법을 적용하여 산출된 해석결과를 사용하는 것이 바람직하다. 동일한 부재에 모멘트확대계수(B1/Delta_b, B2/Delta_s) 값이 중복 입력된 경우는 해당부재에 대하여 최종 입력된 값을 적용(Update)한다. 입력된 모멘트확대계수는 요소번호 순으로 정리된 데이터 테이블로 확인할 수 있으며, 데이터 테이블에서도 수정/추가 및 삭제가 가능하다.

데이터 테이블의 호출 방법은 다음과 같다.

메인 메뉴에서 [Design] 탭 > [Type : 공통] > [Table] 그룹 > [Parameter Tables] > [Moment Magnifier(B1/Delta_b,B2/Delta_s)]
