기능

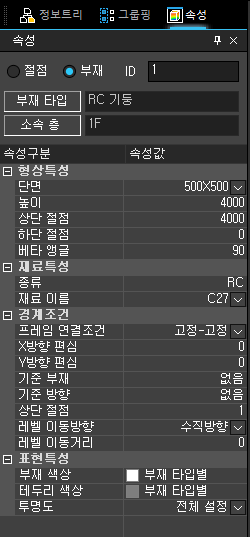

- 절점, 부재의 형상특성, 재료특성, 경계조건, 표현특성 등을 나타태는 속성창을 띄웁니다.
메뉴를 선택하지 않고 화면에서 부재를 더블클릭하여도 속성창을 띄울 수 있습니다.
호출
메인 메뉴에서 [윈도우] 탭 > [툴바] 패널 > [속성]
입력
상세설명
기본정보
부재의 ID 와 부재의 타입, 소속 층을 확인할 수 있습니다.
형상특성
단면 크기, 상하단 레벨, 경사각 정보를 확인 및 수정할 수 있습니다.
높이는 상단 절점과 하단 절점 값을 편집하여 수정할 수 있습니다.
재료특성
부재의 구조 재료와 재료강도가 설정되어 있습니다.
경계조건
주변 부재와 연결되는 '프레임 연결조건’이 지정되어 있으며 편심이동이나 레벨이동 적용 시 이동거리를 확인 및 수정할 수 있습니다.
표현특성
해당 부재만 별도의 색상과 투명도를 설정할 수 있습니다. 에서 검은색으로 정의된 값은 변경이 가능합니다.
마우스를 셀 부분에 클릭하면 버튼이 활성화 되는 영역은 마우스로,
버튼이 없는 셀은 직접 입력할 수 있습니다.
회색으로 정의된 값은 변경이 불가능한 값입니다.
