기능
- 단면 및 배근 등이 유사한 부재를 같은 그룹으로 이름을 명명하는 작업을 합니다.
설계자는 후속작업(검토, 시공, 감리, 경제성 등)을 고려하여 단면 및 배근 등이 유사한 부재는 같은 그룹으로 이름을 명명하는 작업을 합니다.
이 작업을 통해 부재설계결과 리스트(예 : 배근리스트, 철골부재리스트)를 편집할 수 있습니다.
호출
메인 메뉴에서 [윈도우] 탭 > [툴바] 패널 > [그룹핑]
단축명령어 GR
입력

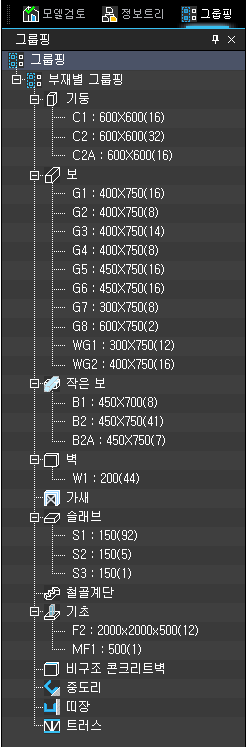

부재별 그룹핑
부재명에서 마우스 우클릭으로 그룹명을 삭제 또는 생성할 수 있습니다.
그룹명에서 마우스 우클릭으로 하위 그룹을 삭제 또는 생성할 수 있고, 그룹명 변경도 할 수 있습니다.
그룹핑 지정 TIP
1. 면적이 큰 슬래브는 처짐, 진동을 최소화하기 위해 작은보를 활용하여 적절한 크기 (단변길이가 최대 약 3~4m정도) 로 나눠주면
좋습니다.
2. 구조평면을 계획할 때 슬래브의 크기가 비슷하도록 큰보/작은보를 계획하는 것이 좋습니다.
3. 큰보와 큰보 사이를 잇는 보는 작은보로 계획합니다.
4. 슬래브 경간 및 바닥하중이 비슷하다면 같은 그룹명을 부여합니다.
5. 보의 길이/단부조건/상부 영향면적 등이 비슷하다면 같은 그룹명을 부여합니다.
6. 기둥은 층수/영향면적/위치(내부기둥과 외곽기둥은 모멘트의 영향으로 단면크기 및 배근이 달라질 수 있습니다) 등을 고려하여
그룹명을 부여합니다.
7. 벽체는 단면 두께/배근을 고려해 그룹명을 부여합니다.
보 그룹핑 고려사항

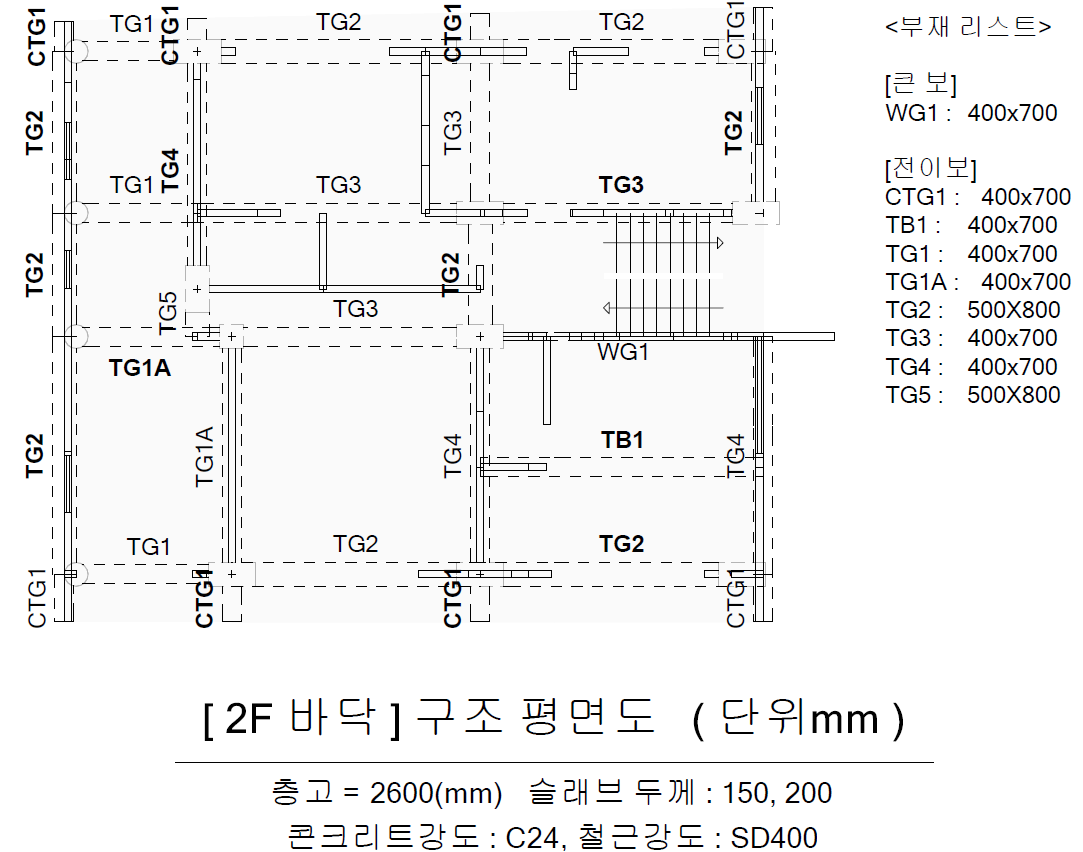

전이보의 길이 및 전이보 상부에 연결된 부재의 형상 등에 유의하여 유사한 조건을 가지는 부재끼리 동일한 그룹으로 설정합니다.
즉 물량에 크게 영향을 미치지 않을 정도의 유사한 부재끼리 동일 그룹으로 설정합니다.
기둥 그룹핑 주의사항

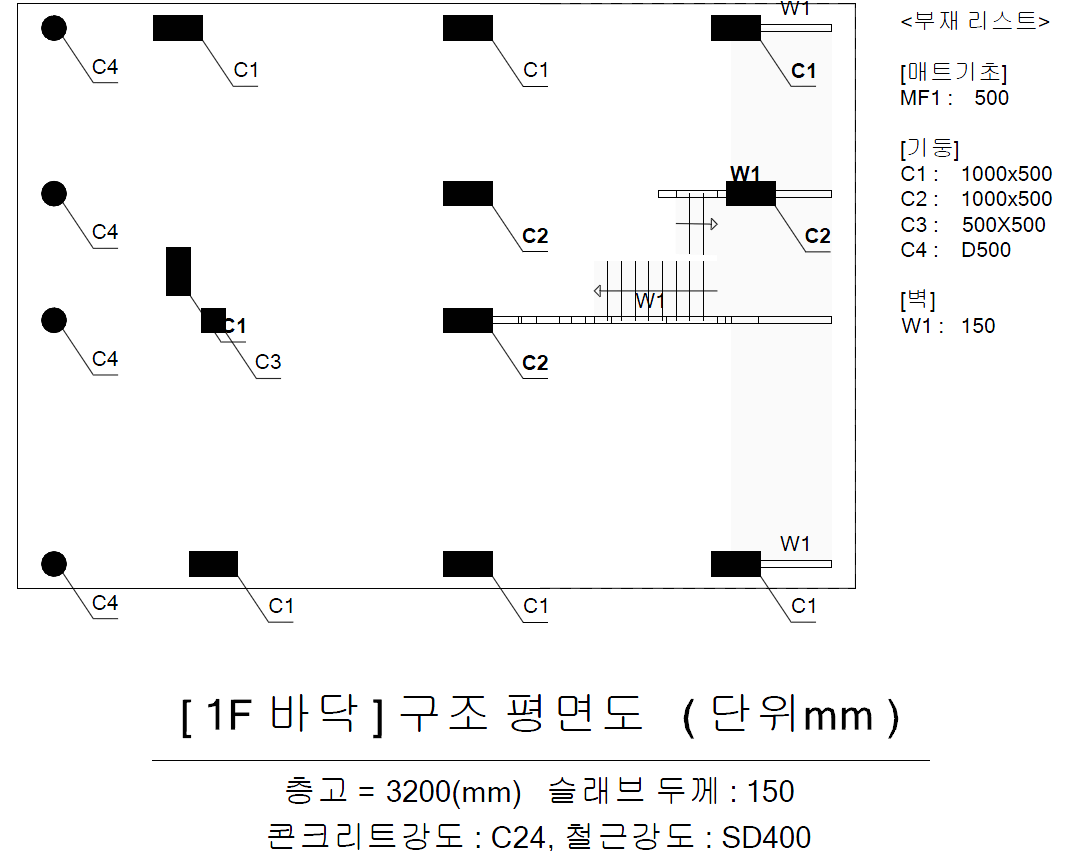

1층 기둥의 그룹명을 설정할 때에는 기둥이 부담하는 면적과 기둥 사이즈에 따라서 그룹을 분리해 줍니다.
동일한 사이즈는 동일 그룹으로 분리하고 동일한 사이즈 중에서 부담면적이 크게 다른 기둥을 다른 이름으로 분리해 줍니다.
