기능

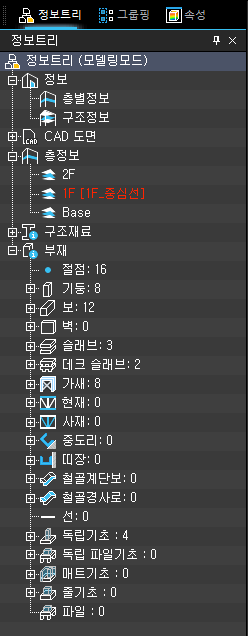

- 사용자가 입력한 정보들이 트리형태로 기록되고 관리됩니다.
호출
메인 메뉴에서 [윈도우] 탭 > [툴바] 패널 > [정보트리]
입력
정보
프로젝트의 기본적인 층별정보, 구조정보를 확인 및 수정할 수 있습니다.
CAD도면
[CAD도면] 에서 정의한 도면을 확인할 수 있습니다.
[CAD리스트] 와 동일한 기능입니다.
등록한 도면이 보이지 않는 경우 각 층 도면을 우클릭하여 [보이기/숨기기]를 클릭하면 도면을 활성/비활성 설정할 수 있습니다.
층정보
[층별정보] 에서 정의한 층정보를 확인 및 수정할 수 있습니다.
붉은색으로 된 층은 층별 보기창에서 보고 있는 층 정보입니다.
구조재료
[모델링] 탭 > [특성] 패널 > [재료등록] > [구조재료] 에서 정의한 재료를 확인 및 수정할 수 있습니다.
마우스로 검은색으로 된 부분을 더블클릭하면 현재 모델에 적용된 재료를 쉽게 확인할 수 있습니다. 흰색 : 현재 모델에 적용된 구조재료
파란색 : [정보] 탭 > [프로젝트 정보] 패널 > [구조정보]에 설정된 구조재료 (기본값 : C27, SS275)
회색 : 현재 모델에 적용되지 않은 구조재료
마감재료(바닥/천정/기둥/벽/보)
[마감재료] 에서 정의한 재료를 확인할 수 있습니다.
부재
모델상에 적용된 부재정보를 확인 및 수정할 수 있습니다.
부재 정보 옆에 있는 숫자는 모델에 적용된 부재의 개수입니다.
Drag & Drop 방식으로 쉽게 단면을 변경할 수 있습니다.
경계조건
모델상에 적용된 경계조건을 확인 및 수정할 수 있습니다.
하중
수동으로 입력한 하중이 있다면 하중별로 마우스 우클릭 > [보이기/감추기(D)]를 클릭하여 모델상에서 확인할 수 있습니다.
