기능
- 해석결과 발생한 절점의 변위를 Spread Sheet 형식의 테이블로 확인합니다.
호출
메인 메뉴에서 [결과] 탭 > [시스템 결과] 패널 > [테이블] > [변위]
입력
입력

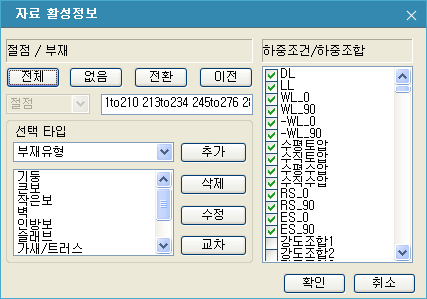

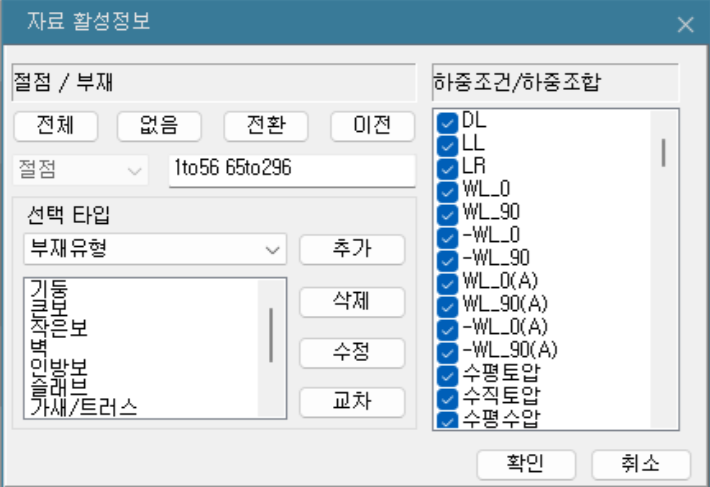

자료 활성정보 대화창에서 확인을 원하는 하중조건/하중조합을 선택합니다.
테이블 사용법을 참조하여 다음 데이터를 입력하거나 수정합니다.
항목설명
절점 : 절점번호
하중 : 단위 하중 조건
DX : 전체좌표계 X축 방향 변위성분
DY : 전체좌표계 Y축 방향 변위성분
DZ : 전체좌표계 Z축 방향 변위성분
RX : 전체좌표계 X축 방향 변위성분
RY : 전체좌표계 Y축 방향 변위성분
RZ : 전체좌표계 Z축 방향 변위성분
회색으로 음영처리된 셀은 수정이 불가능한 영역이고, 흰색으로 처리된 셀은 입력 및 수정이 가능한 영역입니다.
