기능
- 하중에 의한 변형 형상을 확인합니다.
변위결과 확인 기능은 건물의 변형상태를 응력값과 하중조건에 따른 변형도나 등고선으로 표현하고 결과를 확인 할 수 있는 기능입니다.
동영상으로도 확인할 수 있습니다.
호출
메인 메뉴에서 [결과] 탭 > [시스템 결과] 패널 > [변위]
입력
변위 테이블로 연결
형식

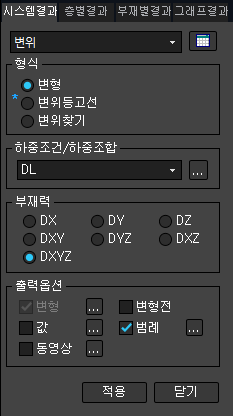

변형
모델의 변형상태와 속도, 가속도 등을 변형도(Deformed Shape)형상으로 확인합니다.

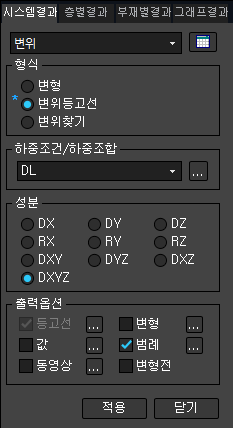

변위등고선
모델의 변형상태와 속도, 가속도 등을 등고선도(Displacement Contour)로 확인합니다.
변위찾기
임의의 절점의 변위를 수치로 확인합니다.
하중조건 / 하중조합
기본하중을 포함하여 기준에 의해 생성된 조합하중 중에서 결과를 확인하고자 하는 하중을 선택할 수 있습니다.

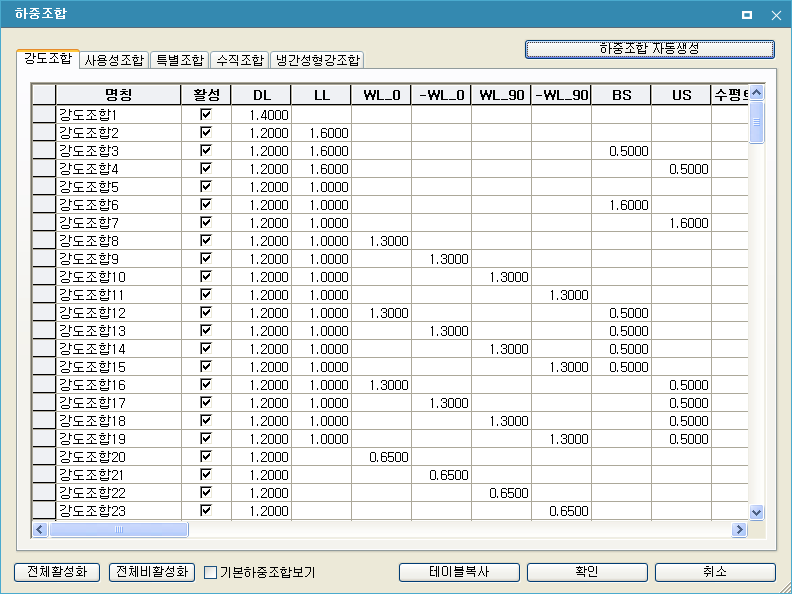

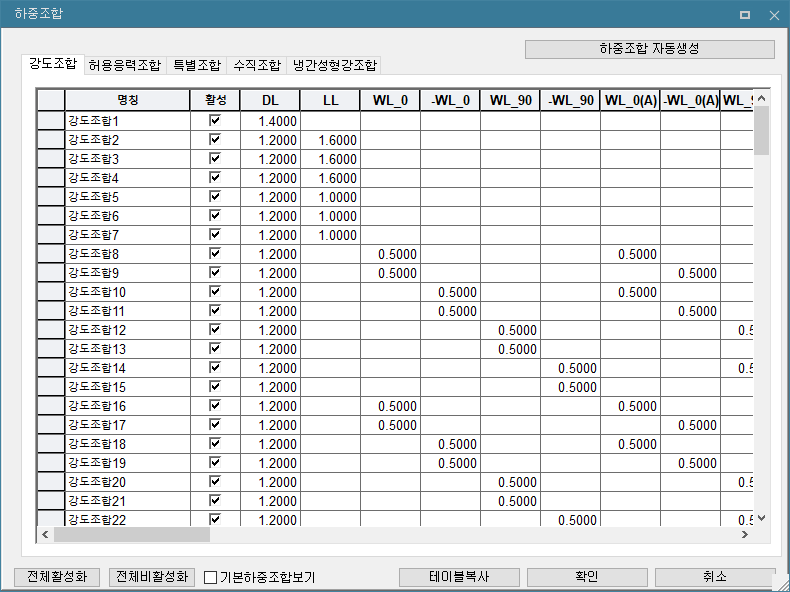

아이콘을 클릭하면 하중 조합 리스트를 확인할 수 있습니다.
[해석] 탭 > [해석설계 설정] 패널 > [설계하중조합] 에서도 확인할 수 있습니다.
부재력/ 성분(변형,변위등고선)
앞서 선택한 하중에 대하여 변위 성분값을 선택 확인할 수 있습니다.
| 변형(부재력) | 변위등고선(성분) | |
| DX | DX | : 전체좌표계 X축 방향 변위성분 |
| DY | DY | : 전체좌표계 Y축 방향 변위성분 |
| DZ | DZ | : 전체좌표계 Z축 방향 변위성분 |
| - | RX | : 전체좌표계 X축 방향에 대한 회전변위성분 |
| - | RY | : 전체좌표계 Y축 방향에 대한 회전변위성분 |
| - | RZ | : 전체좌표계 Z축 방향에 대한 회전변위성분 |
| DXY | DXY | |
| DYZ | DYZ | |
| DXZ | DXZ | |
| DXYZ | DXYZ |
출력옵션(변형,변위등고선)
결과 보기창에 결과를 표현하는 다양한 방법을 선택하여 확인하고 표현할 수 있습니다.

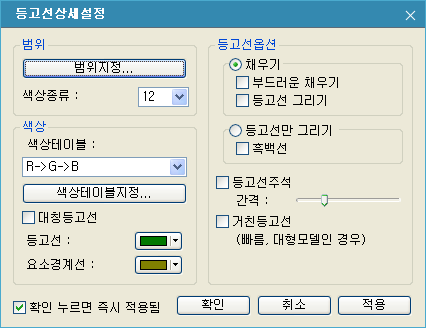

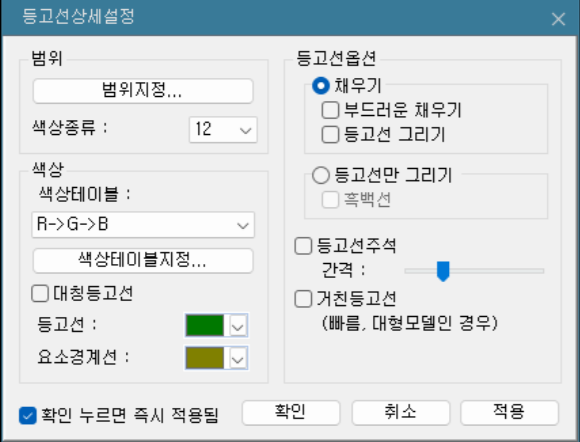

등고선 : 모델의 변형량을 등고선도로 나타냅니다. 변위 등고선 형식에서만 활성화 됩니다.
* 범위 : 등고선도의 영역을 지정합니다.
- 범위지정 : 등고선도의 색상구분 영역을 지정합니다. 이 기능을 이용하여 사용자가 원하는 특정범위에 대해 특정색상을
부여할 수 있습니다.
- 색상종류 : 등고선도에 포함할 색상수 지정(6, 12, 18, 24개 색상 중 선택)
* 색상 : 등고선도의 색상을 지정 또는 조정합니다.
- 색상테이블 : Color의 종류를 지정합니다.
- 색상테이블지정 : 등고선도의 각 영역별 색상을 조정할 수 있습니다.
- 대칭등고선 : 선택 체크하면 등고선도의 색상변화 순서를 역으로 변경할 수 있습니다.
- 등고선 : 등고선도 경계선의 색상을 지정
- 요소경계선 : 등고선도를 나타낼 때 요소 외곽선의 색상을 지정
* 등고선 옵션 : 등고선도의 표현방식을 지정합니다.
- 채우기
부드럽게 채우기 : 등고선도에서 표현되는 색상을 색조 확산 처리하여 표현합니다.
등고선 그리기 : 등고선도에서 색상별 경계선을 표현합니다.
- 등고선만 그리기 : 등고선도의 색상별 경계선만을 표현합니다.
흑백선 : 등고선도의 색상별 경계선을 단색으로 표현합니다.
- 등고선 주석 : 등고선에서 각 영역을 구분하는 주석을 표시합니다.
간격 : 표시되는 주석의 간격지정
- 거친등고선 (빠름, 대형모델인 경우) : 판요소를 사용한 대형 모델에서 등고선도를 표현하는데 소요되는 시간을 줄이기
위하여 간략한 등고선도를 표현합니다.
변형 : 모델의 변형도를 나타냅니다.
변형조정계수 : 모델 윈도우에 그래픽으로 표현되는 변형량의 크기를 확대하거나 축소합니다.

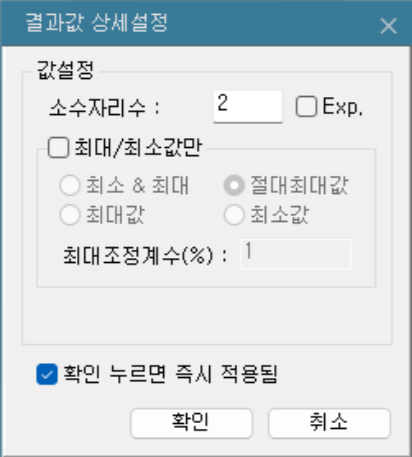

값 : 절점에 발생된 변위를 수치로 나타냅니다.
소수자리수 : 출력되는 수치의 소수점이하 자릿 수 지정
Exp. : 지수형으로 표현할지 여부를 선택
최대/최소값만 : 최대/최소값만 표시 여부 선택
최소 & 최대 : 지점 반력의 최대, 최소값 표시
절대 최대값 : 절대값이 최대값인 수치를 표시
최대값 : 최대값만 표시
최소값 : 최소값만 표시
최대조정계수 (%) : 선택된 최대 혹은 최소값을 중심으로 (최대-최소) x 조정계수 범위의 지점반력을 모두 표시
- 최대 & 최소인 경우
최소~[최소+(최대-최소) x 조정계수] 범위
최대~[최대-(최대-최소) x 조정계수] 범위
- 절대최대값인 경우
절대 최대 ~ [절대 최대-(최대-최소) x 조정계수] 범위
- 최대값인 경우
최대~[최대-(최대-최소) x 조정계수] 범위
- 최소값인 경우
최소~[최소+(최대-최소) x 조정계수] 범위

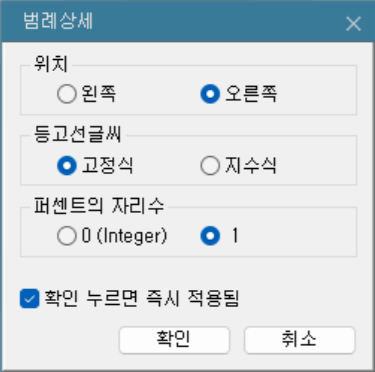

범례 : 작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 출력합니다.
최대, 최소반력이 발생하는 절점번호를 출력합니다.
위치 : 출력화면에서 범례의 위치 지정
등고선 글씨 : 범례 값의 출력 형태 지정
퍼센트의 자리수 : 범례 값이 퍼센트인 경우 출력 소수점 자리수 지정
동영상 : 변형과정을 동적으로 묘사합니다.
‘적용’ 버튼을 클릭한 후, 작업화면 하단의 아이콘을 클릭하면 녹화가 시작됩니다.

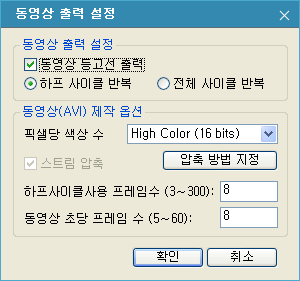

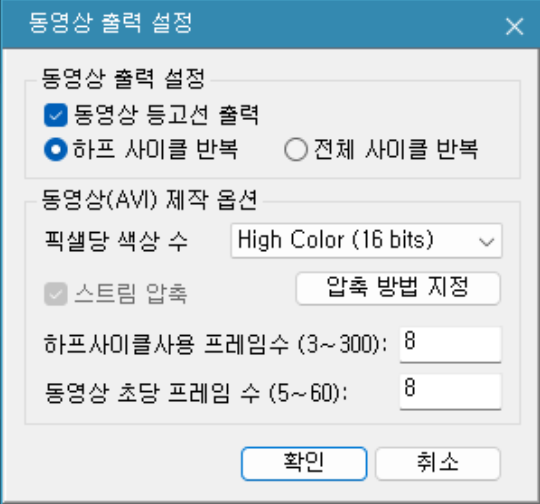

동영상 출력 : 해석결과의 동적묘사방법을 결정합니다.
- 동영상 등고선 출력 : 동적묘사의 변형량에 따라 변형을 표현하는 등고선도의 색상을
변화시킬지 여부지정
- 하프 사이클 반복 : 동적 변형과정의 반복표현주기 선택
동영상(AVI) 제작 옵션 : 동영상 화면의 제작에 필요한 각종 설정사항을 입력합니다.
- 픽셀당 색상 수 : 동적 화면의 기초화면을 만들 때 사용되는 Pixel당 색상수

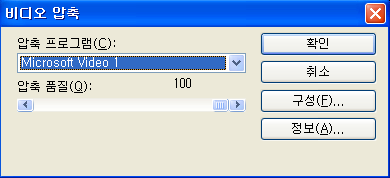

- 압축방법지정 : 화상데이터의 압축방법 지정
- 하프사이클 사용 프레임수 : 'Half Cycle'을 묘사하는데 사용할 기초화면의 개수
- 동영상 초당 프레임 수 : 동적묘사시표현할 초당 기초화면의 개수
변형전 : 변형도에 변형 전의 모델형상을 추가로 나타냅니다.
절점선택 (변위찾기)
특정 지지점의 절점번호를 입력하면 메시지 창에 해당 지지점에 대한 결과가 츨력됩니다.
