기능
- 해석결과 발생한 진동수와 고유주기를 테이블로 확인합니다.
호출
메인 메뉴에서 [결과] 탭 > [시스템 결과] 패널 > [테이블] > [고유치]
입력

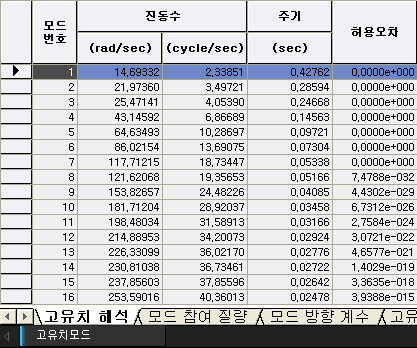

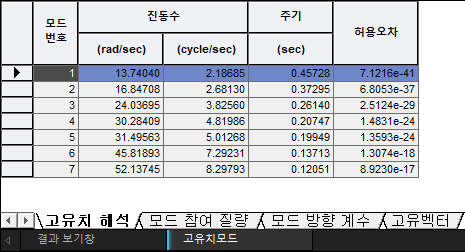

고유치 해석
모드번호 : 구조물이 자유진동(또는 변형)할 수 있는 일종의 고유형상입니다. 고유모드는 주어진 모양으로 변형시키는데 소요되는
에너지가 적은 것부터 차례대로 1차 모드, 2차 모드, •••, n차 모드라고 합니다.
진동수 : 고유모드와 일대일 대응되는 고유한 값으로 구조물이 자유진동 상태에서 해당 모드형상으로 1초동안진동하는 횟수입니다.
rad/sec : 1초동안 진동한 회전각(radian)
cycle / sec : 1초동안 진동한 회전수
주기 : 1회 왕복하는데 걸리는 시간. 주기의 역수가 진동수임

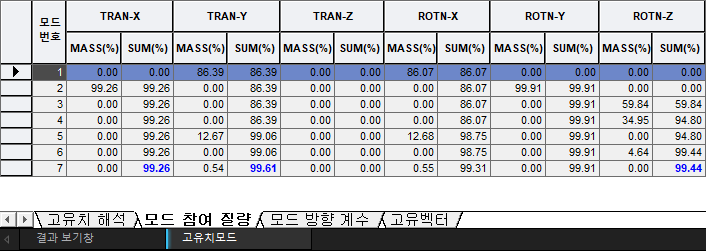

모드 참여 질량
TRAN-X : 전체좌표계 X축 방향
TRAN-Y : 전체좌표계 Y축 방향
TRAN-Z : 전체좌표계 Z축 방향
ROTN-X : 전체좌표계 X축 기준으로 회전 방향
ROTN-Y : 전체좌표계 Y축 기준으로 회전 방향
ROTN-Z : 전체좌표계 Z축 기준으로 회전 방향
MASS(%) : 각 모드별 질량 참여율
SUM(%) : 누적 질량 참여율, 누적 질량 참여율이 90% 이상이 되는 모드까지 검토함

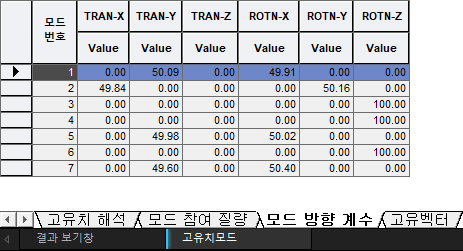

모드 방향 계수
TRAN-X : 전체좌표계 X축 방향
TRAN-Y : 전체좌표계 Y축 방향
TRAN-Z : 전체좌표계 Z축 방향
ROTN-X : 전체좌표계 X축 기준으로 회전 방향
ROTN-Y : 전체좌표계 Y축 기준으로 회전 방향
ROTN-Z : 전체좌표계 Z축 기준으로 회전 방향

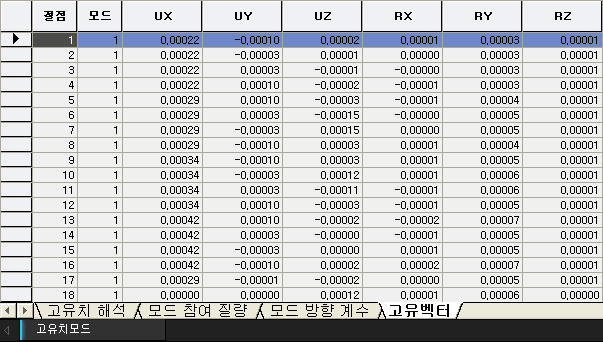

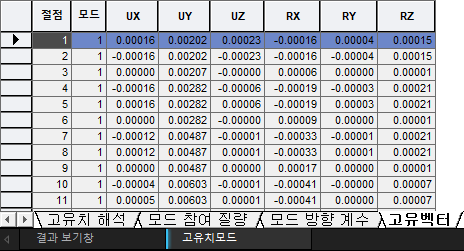

고유벡터

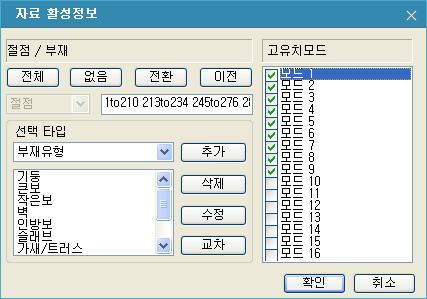

자료 활성정보에서 확인을 원하는 진동모드를 선택합니다.
