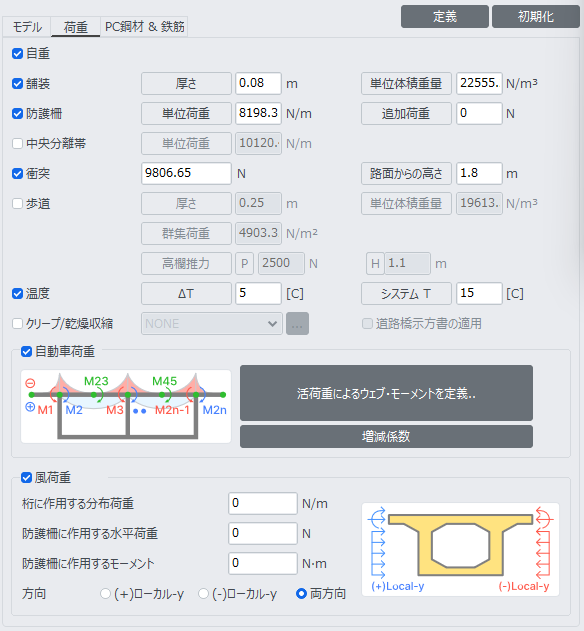

荷重
荷重情報を入力します。

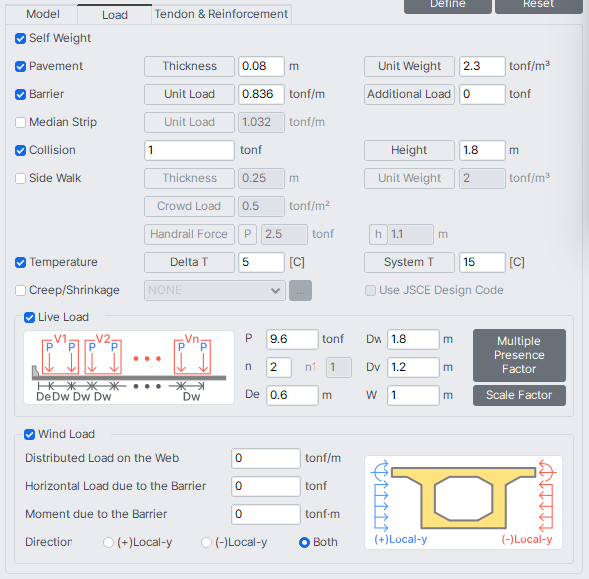

Transverse Analysis Model Wizard _ Load Tab
自重
自重
車道舗装
舗装荷重
舗装材料の厚さ
単位重量
舗装材料の単位体積あたりの重量
防護柵
防護柵荷重、断面積×単位重量値を入力します。横方向モデルでは、防護柵の幅を考慮して荷重が載荷されます。
単位荷重
防護柵の自重
追加荷重
防音壁、手すり等により防護柵に加わる荷重
中央分離帯
中央分離帯荷重、断面積×単位重量値を入力します。横方向モデルでは、中央分離帯の幅を考慮して荷重が載荷されます。
衝突
衝突荷重
高さ
衝突荷重が作用する高さ
歩道
歩道荷重
厚さ
歩道の厚さ
単位荷重
歩道材料の単位体積当たりの重量
群集荷重
歩行者荷重
高欄推力
人が欄干に寄り掛かる際に作用する荷重として、荷重の大きさと上部フランジから荷重作用点までの高さを入力します。
温度
⊿T
温度勾配、スラブ上下面の温度差
システムT
温度荷重
温度による負荷
自動車荷重
横方向解析用の移動荷重データを入力します。

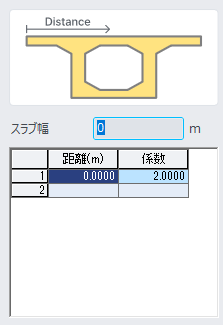

増減係数
横断面に位置別に適用する荷重低減係数
風荷重
風荷重データを入力します。
桁に作用する分布荷重
ウェブに作用する等分布の風荷重
防護柵に作用する水平荷重
防護柵に作用する水平荷重
防護柵に作用するモーメント
水平荷重によって防護柵に発生するモーメント
方向
風荷重の作用方向
