機能
- 要素の長さに沿ってPC鋼材のテンプレートを定義します。自身の座標系に対してPC鋼材プロファイルを作成し、これを要素に対して挿入します。標準的なPC鋼材レイアウトは、PC鋼材のテンプレートを使用して簡単に入力できます。
PC鋼材の位置は要素座標系で適用されます。
経路
- メインメニューの [ウィザード] タブ > [モデルウィザード] グループ > [PC橋梁] > [PC鋼材テンプレート]
入力
PC鋼材テンプレート ダイアログボックス
ユーザー接頭語
PC鋼材の名前を入力する際に接頭語を入力します。
割り当てられた要素
指定した要素に対してPC鋼材を割り当てます。割り当てられる要素は互いに接続され、同じ方向の要素座標系を持つ必要があります。Civil NXのグラフィカル選択機能を使用して、画面上で選択することで要素を自動的に指定できます。
追加：左側で選択した要素を、PC鋼材を割り当てる要素グループのリスト（右側）に追加します。それぞれの要素セットに個別のPC鋼材が割り当てられます。
1、同じプロファイルを持つ複数の桁要素にケーブルを定義する場合に便利です。
2、同じ断面を持つ要素にのみ使用できます。
PC鋼材のテンプレート
追加： PC鋼材テンプレートダイアログボックスで、新しいまたは追加のPC鋼材配置を入力するには、クリックします。
修正：PC鋼材ダイアログボックスのリストから修正するテンプレートを選択し、[修正]ボタンをクリックして関連データを修正します。
削除：PC鋼材テンプレートダイアログボックスのリストから削除するテンプレートを選択し、[削除]ボタンをクリックして、既に定義されたテンプレートを削除します。
プロパティ設定：複数のPC鋼材のテンプレートに割り当てられているPC鋼材の特性、グループ、基準軸を同時に変更できます。
複数のテンプレートに対してPC鋼材の特性を変更する必要がある場合、この機能を使用すると、それぞれのテンプレートを1つずつ変更するのではなく、同時に変更することが可能です。
移動/コピー: 以前に入力したPC鋼材のテンプレートを移動またはコピーします。
オフセット- dy：要素のy方向における移動/コピーの相対距離。
オフセット- dz:：要素のz方向における移動/コピーの相対距離。
回数：コピーモードを使用する際の繰り返し回数。
読み込み：PC鋼材のテンプレートデータを含むTDTファイルを開いて、PC鋼材のテンプレートをイ読み込みます。
書き出し：PC鋼材のテンプレートを"*.tdt" ファイル形式でエクスポートできます。PC鋼材のテンプレートは「*.tdt」ファイル形式で書き出しできます。
Use Ratio（h1、h2)：h、h1、h2 の値を比率として考慮します。
スパンの情報の中から各項目に対する割合で取り出すか、長さをそのまま取り出すかを選択し
ます
自動生成：標準のプレキャストセクションに基づいてPC鋼材のテンプレートを使用し、要素内にPC鋼材を自動生成します。自動生成機能は、以下の断面形状に対するPC鋼材データベースを提供します。
名称のリセット：名前の接頭語と使用可能な番号を使用して、PC鋼材のテーブルを初期化し、番号を再度指定します。
| 国家/コード | 断面タイプ | ||
|---|---|---|---|
| UK |
UK-M UK-SY UK-U UK-Y UK-YE UK-W UK-UMB UK-MY UK-Solid Box UK-SYE UK-TYE UK-TYE(Rebate) UK-TY UK-TY(Rebate) UK-T UK-U_SU |
||
| AS |
AS-Super-T AS-Plank-Girder |
||
| NZ |
NZ-Super-T NZ-I-Girder NZ-Hollow-Core |
||
| Italy |
VH80N VH100N VH130N VH140 VH150 |
||
| 国家/コード | PSC I Type | PSC Value DB | |
| USA | AASHTO |
AASHTO TYPE 2~4 Modified AASHTO TYP4(60", 66", 72") |
- |
| ILDOT | - | PD-1148 ~ PD-4248 | |
| LADOT | - | LG-25 ~ LG-78 | |
| massDOT | - | S36-12 ~ S48-21 | |
| - | NEXT 24F-96 ~ NEXT 36F-144 | ||
| MoDOT | - | PSBXB 23 ~ PSBXB 36 | |
| ODOT | WF36-49 ~ WF72-49 | ||
| B12-36 ~ B42~48 | |||
| RIDOT | - | S1-36 ~ S4-48 | |
| TXDOT | 4B20 ~5B40_over100ft | ||
| 4XB20 ~ 5XB40 | |||
Auto Generation Details
接頭語: 自動生成されるPC鋼材テンプレート名を入力します
PC鋼材のプロパティ：PC鋼材のプロパティを選択します
PC鋼材グループ：特定のPC鋼材が後で割り当てられるケーブルグループ名を定義します。
コード：プレキャストセクションの国コードを選択します。
タイプ：プレキャストセクションのタイプを選択します。
名称: プレキャストセクションを選択します。
選択した割り当てられた要素にデータベースの断面のいずれかが含まれている場合、PC鋼材のデータベースのコード、タイプ、名前は自動生成機能で自動的に選択されます。
割り当てられた要素にデータベースの断面が適用されていない場合、コード、タイプ、名前はデフォルト設定として設定されます。異なるコードやタイプを選択したり、異なる名前を割り当てたりすることができます。
原点： PC鋼材の自動入力のための基準点です。原点のデフォルト位置は、断面の左下隅です。

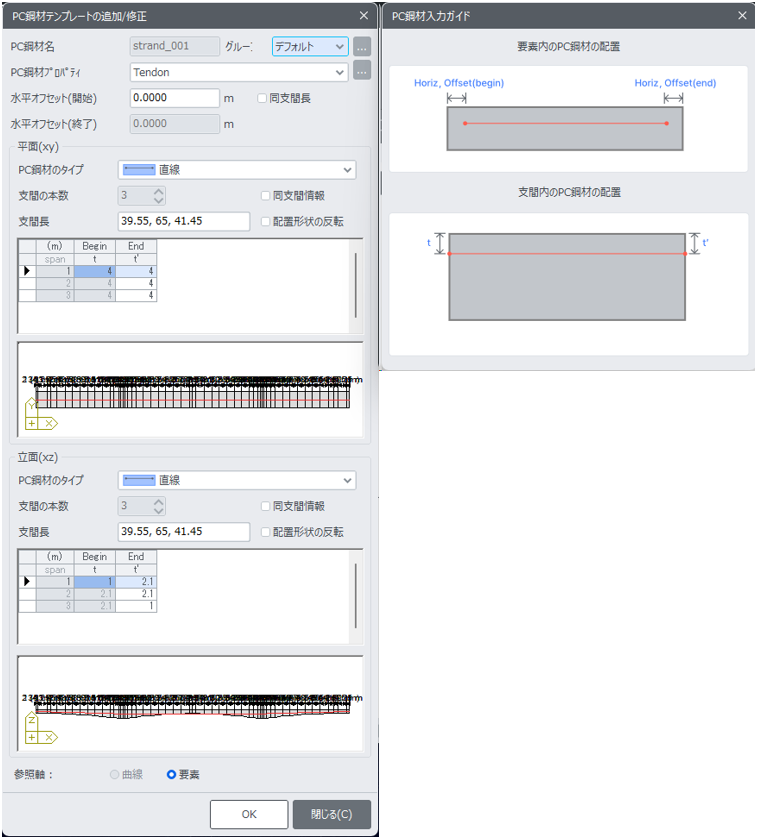

PC鋼材テンプレートの追加/修正
[追加] または [修正] をクリックすると、PC鋼材のテンプレートの追加/修正ダイアログが表示されます。
PC鋼材
PC鋼材のプロファイルのプレビューが割り当てられた要素に表示されます。
位置 : I, J
PC鋼材を含む要素の断面データを表示する位置を選択してます。
「PC鋼材テンプレートリスト」からPC鋼材テンプレートを選択すると、PC鋼材の配置が平面図、立面図、断面図に表示されます。
PC鋼材の名称： 名前は、以前に定義されたPC鋼材を基に「ユーザー接頭語」を使用して自動的に選択されます。「ユーザー接頭語」がオンになっている場合、PC鋼材名は読み取り専用として表示されます。
グループ: PC鋼材グループを定義します。PC鋼材グループが定義されると、PC鋼材グループごとに座標、応力、プレストレス損失を確認できます。右側の [...] ボタンをクリックして、新しいPC鋼材グループの追加、既存のPC鋼材グループの変更、または削除ができます。
PC鋼材属性：PC鋼材の特性を定義します。右側の [...] ボタンをクリックして、新しいPC鋼材の特性の追加、既存のPC鋼材の特性の変更、または削除ができます。
水平オフセット(開始): 指定された支間の左端からPC鋼材の開始位置までの距離を指定するために数値を入力します。
水平オフセット(終了): 指定された支間の左端からPC鋼材の終了位置までの距離を指定するために数値を入力します。
PC鋼材タイプ: PC鋼材の形を選択します。
PC鋼材タイプは、各支間によって配列されます。
同支間情報：オンにすると、すべての支間に同じ支間情報が適用され、テーブルには1行の支間情報のみが表示されます。
支間の数：支間の数を入力します。
支間長: PC鋼材の支間長さを入力します。「同支間情報」がオンになっている場合、このオプションは読み取り専用です。
属性の反転: PC鋼材の属性が反転しています。
1 PC鋼材の長さは要素の長さに基づいて計算されます。
2 支間情報が既に定義されている場合（構造 > ウィザード > PC橋 > 支間情報）、支間長さは桁情報から取得されます。
参照軸
曲線：ケーブル配置のためのTCSのx方向（PC鋼材の座標が定義される基準線）は曲線として考慮されます。
要素：PC鋼材の位置は要素座標系に変換され、適用されます。
PC鋼材のテンプレートのプロファイルはデフォルトで要素タイプとして定義されます。選択した要素が直線的に配置されていない場合、曲線タイプを選択することができます。
