機能
- PC鋼材 および 鉄筋を考慮した等価断面積を計算します。
- PC / 合成 スチール-I / 合成 スチール-ボックス 断面に対する鉄筋入力の利便性を改善しました。
- 様々な断面の任意の応力点を入力できる機能をサポートしています。
経路
メインメニュー： [材料/断面] タブ > [断面] グループ > [断面マネージャー] > [応力点]
入力
様々な断面 (規格，PC / PC 値入力，テーパー断面，合成断面，鋼製桁) に対する任意の応力点を定義できます。
合成断面に対するPart2の応力ポイントを入力可能

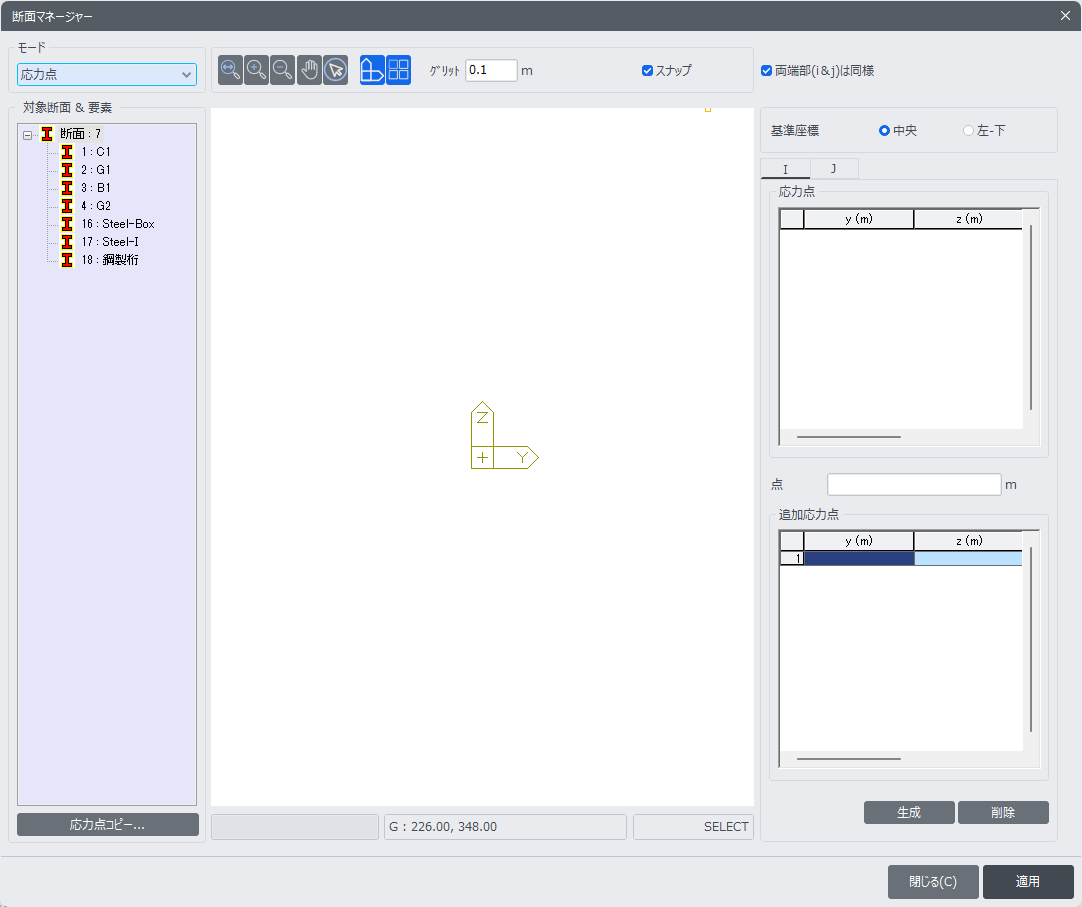

断面マネージャー 応力点 ダイアログボックス
基準座標
中央：選択時、中央が(0 , 0)の座標で表示されます。
左-下：選択時、左下が(0 , 0)の座標で表示されます。
応力点
断面の応力点情報を表示します。
PC タイプではせん断チェックであるZ1 , Z2 , Z3を含む計10個の応力点を表示し、PC 以外のタイプでは基本的に4個の応力点を表示します。
追加応力点
追加応力点は最大n個まで入力でき、テーブルで入力、修正、削除するとビューで更新されます。
