機能
- 任意の節点の自由度拘束データをスプレッドシート形式のテーブルで入力または変更できます。
経路
メインメニュー： [境界条件] タブ > [テーブル] グループ > [境界テーブル] > [支持条件]
ショートカットキー： [Ctrl] + [Alt] + P
入力
("支持条件"参照)

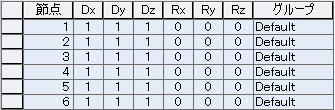

テーブルツールの使用方法を参照して、次のデータを入力または修正します。
節点：節点番号
Dx：全体座標系X軸方向(節点座標系 x方向)変位自由度
Dy：全体座標系Y軸方向(節点座標系 y方向)変位自由度
Dz：全体座標系Z軸方向(節点座標系 z方向)変位自由度
Rx：全体座標系X軸方向(節点座標系 x方向)に対する回転変位自由度
Ry：全体座標系Y軸方向(節点座標系 y方向)に対する回転変位自由度
Rz：全体座標系Z軸方向(節点座標系 z方向)に対する回転変位自由度
自由度が拘束された場合は「1」と入力され、拘束解除された場合は「0」と入力されます。
グループ：入力した境界条件が含まれた境界グループ名
