機能
- 弾性連結要素(Elastic Link)をスプレッドシート形式のテーブルで入力または修正します。
経路
メインメニュー：[境界条件] タブ > [テーブル] グループ > [境界テーブル] > [弾性連結要素テーブル]
入力
("弾性連結要素" 参照)

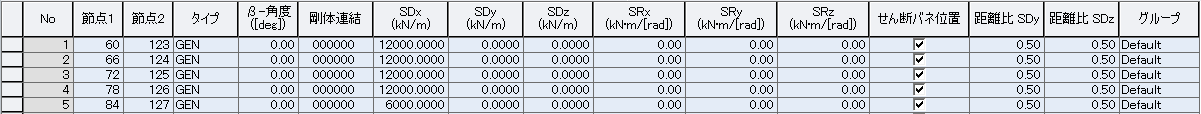

テーブルツールの使用方法を参照して、次のデータを入力または修正します。
弾性連結要素 タブ
節点1：弾性連結要素の開始節点番号
節点2：弾性連結要素の終了節点番号
タイプ：弾性連結要素の種類
β-角度：弾性連結要素のβ角度
SDx：要素座標系 x軸方向の剛性
SDy：要素座標系 y軸方向の剛性
SDz：要素座標系 z軸方向の剛性
SRx：要素座標系 x軸に対する回転方向の剛性
SRy：要素座標系 y軸に対する回転方向の剛性
SRz：要素座標系 z軸に対する回転方向の剛性
せん断バネ位置：弾性連結要素のせん断バネの位置
距離比 SDy：弾性連結要素の始端(i-節点)からせん断バネ(SDy)までの距離の要素長さに対する割合
距離比 SDz：弾性連結要素の始端(i-節点)からせん断バネ(SDz)までの距離の要素長さに対する割合
グループ：入力した境界条件が含まれた境界グループ名
MElink (マルチリニア) タブ
節点1：弾性連結要素の開始節点番号
節点2：弾性連結要素の終了節点番号
β-角度：弾性連結要素のβ角度
方向：弾性連結部の各力-変形関数の方向です
F-D 関数：マルチリニア (力-変位の関数)を定義する関数名
M-Θ 関数：マルチリニア (モーメント-回転関係)を定義する関数名
せん断バネ位置：弾性連結要素のせん断バネの位置
距離比：弾性連結要素の始端(i-節点)からせん断バネまでの距離の要素長さに対する割合
グループ：入力した境界条件が含まれた境界グループ名
