機能
- 熱応力解析のために要素に温度を入力または既に入力された温度を修正 , 削除します。
経路
メインメニュー：[荷重] タブ > [荷重タイプ：温度荷重] > [温度荷重] グループ > [要素温度荷重]
入力

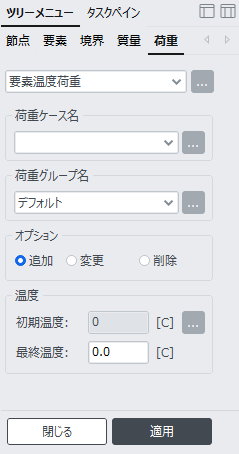

要素温度荷重 ダイアログボックス
荷重ケース名
単位荷重ケース選択欄で、希望する荷重ケースを指定します。荷重ケースを追加する場合や修正 , 削除が必要な場合は、右側のボタンをクリックして、"静的荷重ケース"ダイアログを呼び出します。
荷重グループ名
入力した荷重条件を含む荷重グループを選択します。グループ指定が不要な場合は、"デフォルト"を選択します。荷重グループを追加生成または修正するには、 ボタンをクリックして「荷重グループの定義」ダイアログボックスを呼び出します。
オプション
追加：要素温度を新規または追加入力
変更：要素温度を変更入力
削除：要素温度を削除
温度
要素温度を入力します。
初期温度：入力されている初期温度を表示します。初期温度を修正するには、右側の ボタンをクリックして“解析モデルの基本設定” ダイアログを呼び出します。
最終温度：要素の最終温度
温度荷重は初期温度と要素の最終温度との差分で作用します。
