節点温度荷重

機能

  • 熱応力解析を行うために、任意の節点に節点温度を入力したり、既に入力されている温度を修正または削除します。
  • ("システム温度荷重" 参照 )



経路

メインメニュー:[荷重] タブ > [荷重タイプ:温度荷重] > [温度荷重] グループ > [節点温度荷重]



入力

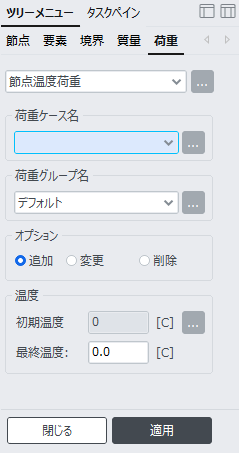

節点温度荷重 ダイアログボックス




荷重ケース名

単位荷重ケース選択欄で、希望する荷重ケースを指定します。荷重ケースを追加する場合や修正 , 削除が必要な場合は、右側のボタンをクリックして、"静的荷重ケース"ダイアログを呼び出します。




荷重グループ名

入力した荷重条件を含む荷重グループを選択します。グループ指定が不要な場合は、"デフォルト"を選択します。荷重グループを追加生成または修正するには、....png ボタンをクリックして「荷重グループの定義」ダイアログボックスを呼び出します。




オプション

追加:節点温度荷重を新規または追加入力

変更:節点温度荷重を変更入力

削除:節点温度荷重を削除




温度

節点温度を入力します。

初期温度:入力されている初期温度を表示します。初期温度を修正するには、右側の ....png ボタンをクリックして“解析モデルの基本設定” ダイアログを呼び出します。

最終温度:節点の最終温度

NOTE.png 温度荷重は初期温度と要素の最終温度との差分で作用します。
